三芯多股铜芯电力电缆三维结构模型

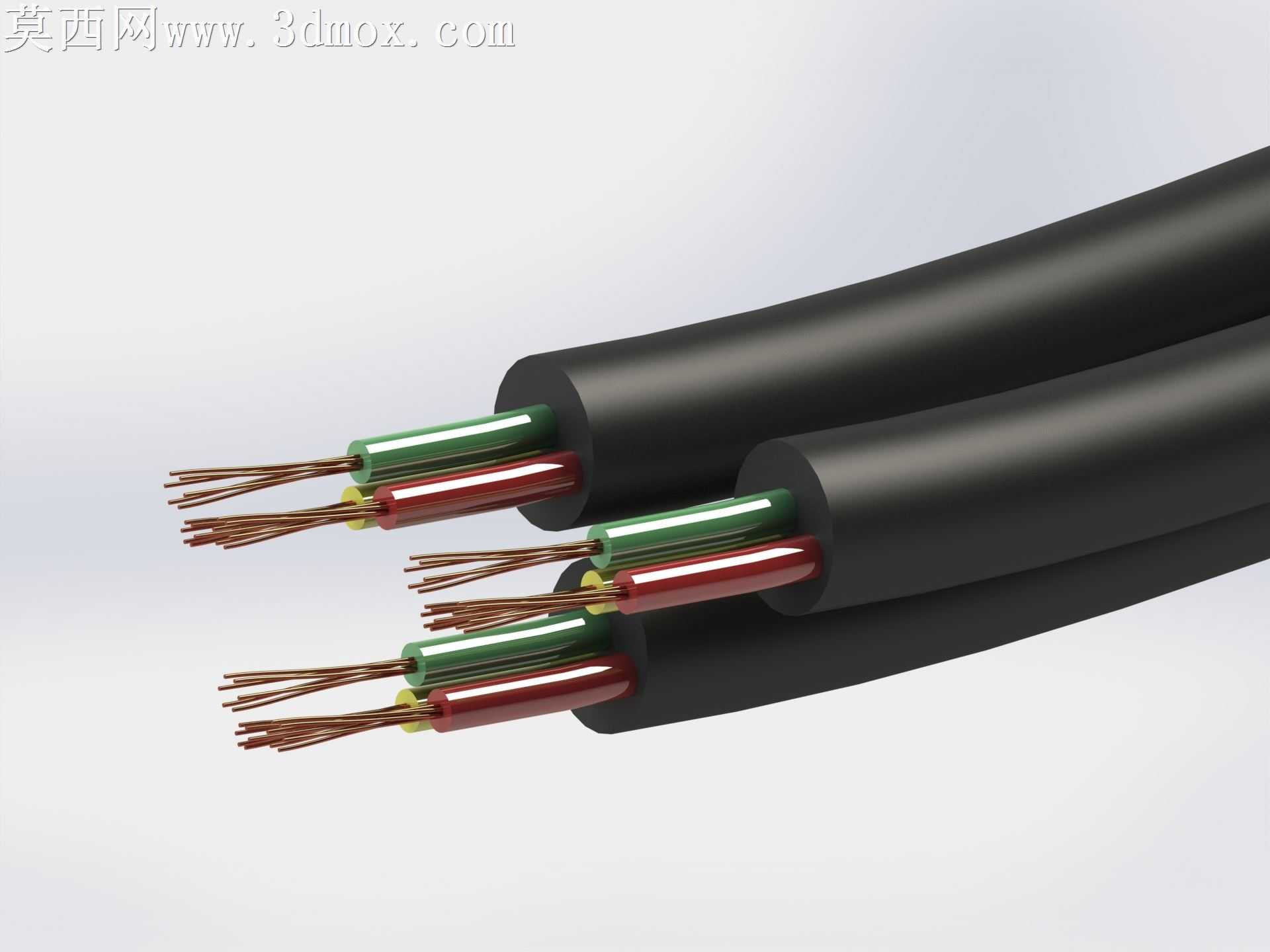

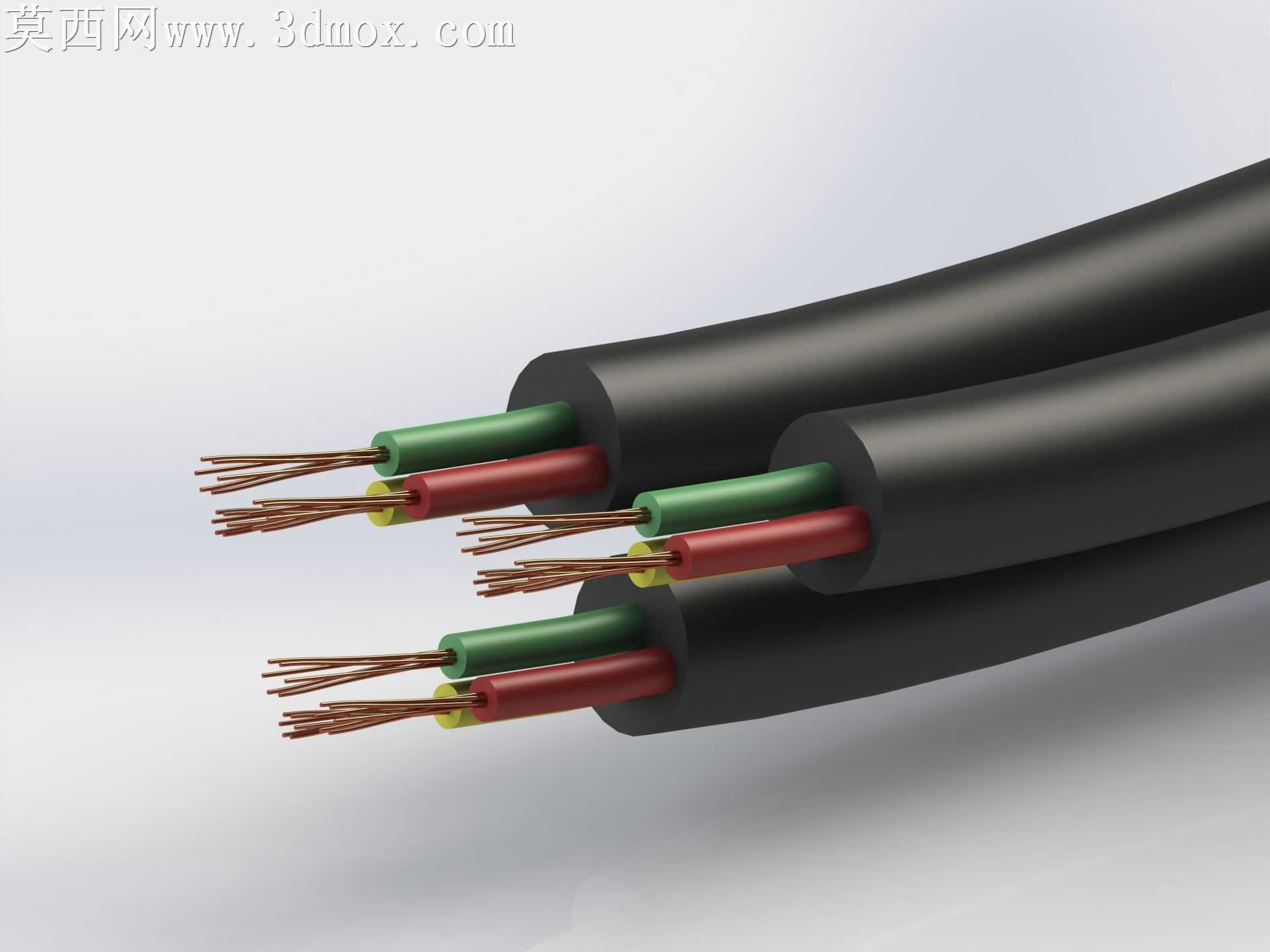

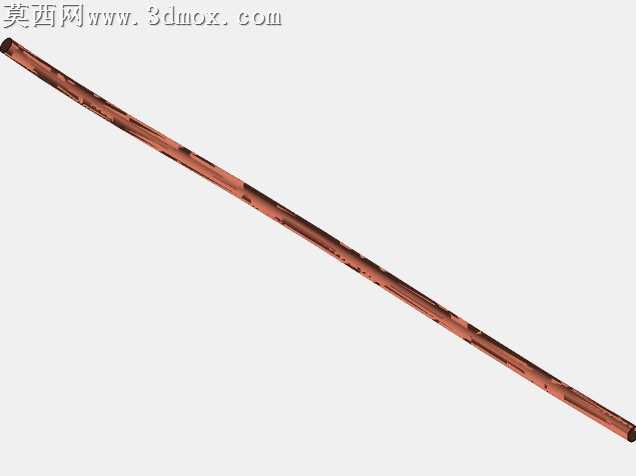

做这个电缆模型的时候，最先考虑的是加工适配的需求，毕竟很多做电气布线仿真、机柜装配设计的场景，都需要能直接复用的线缆模型，不能做出来只是看着像，实际改参数就崩。最开始画单根铜绞线的时候，没直接用整根圆柱凑数，单根铜丝的扭绞角度特意按常规民用线缆的绞合节距来调，每根铜丝的螺旋路径单独做约束，不会出现绞合错位、穿模的问题，毕竟多股线的真实感全靠绞合的自然度，要是铜丝排列得整整齐齐像筷子捆一起，一眼就假。外层绝缘皮的处理没做生硬的直角端面，特意给切口位置加了微小的圆角过渡，模拟剥线之后绝缘层的自然形变，不会像刀切一样生硬。三根线芯的排布也没随便摆，是按常规三芯电缆的绞合走向做的整体扭绕，不是三根直愣愣的线平行塞在外皮里，外护套的内壁和线芯绝缘层之间留了微小的装配间隙，模拟真实线缆里的填充层空间，要是做完全零间隙的贴合，后续改线径参数的时候很容易出现几何报错。材质调试的时候，铜芯部分没直接用亮面金属，给了轻微的氧化哑光质感，毕竟真实的铜导线剥开也不是镜面一样亮，带点细微的粗糙纹理才对；红绿两色的线芯绝缘层用了半哑光的PVC质感，反光度调得偏低，不会像塑料玩具一样反光太夸张；外层黑色护套特意加了极细微的颗粒质感，模拟橡胶护套的表面触感，渲染的时候打了侧方柔光，把铜丝的层次感打出来，每根铜丝的边缘都能看出独立的轮廓，不会糊成一团铜色。做的时候特意留了参数化修改的余地，不管是改单根铜丝的直径、绞合节距，还是改绝缘层厚度、外护套的线径，都能直接驱动特征重生，不用重新画整个模型，不管是做电气布线的装配演示，还是做教学里的线缆结构拆解，都能直接用，甚至要做不同规格的线缆变种，改几个参数就能导出新的模型，不用从零开始搭结构。剥线露出线芯的长度也特意做了常规接线的常用长度，不是随便露一截，放到接线端子、电气柜的装配场景里，不用再调整切口位置就能直接配合，省了后续二次修改的功夫。
