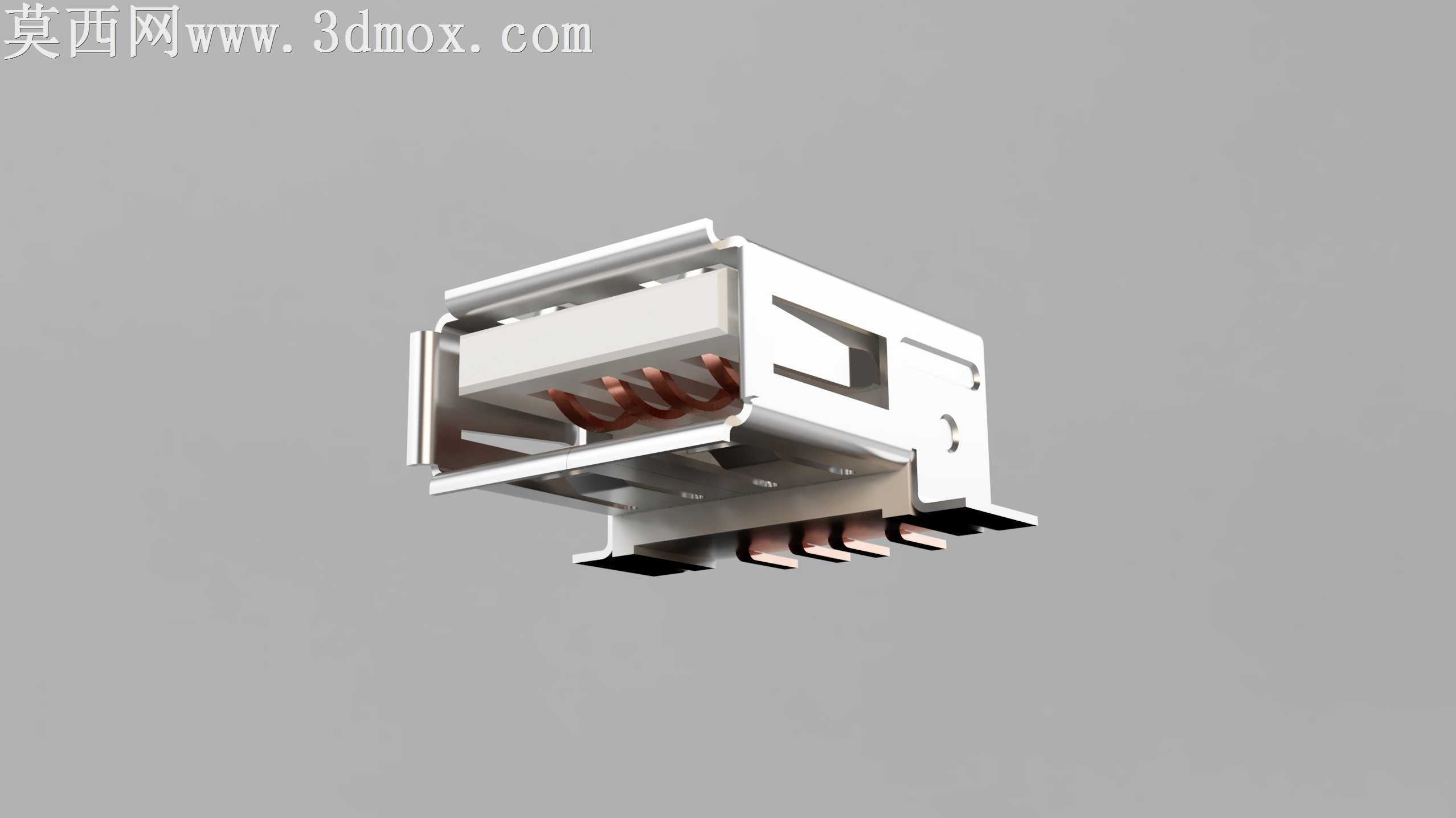

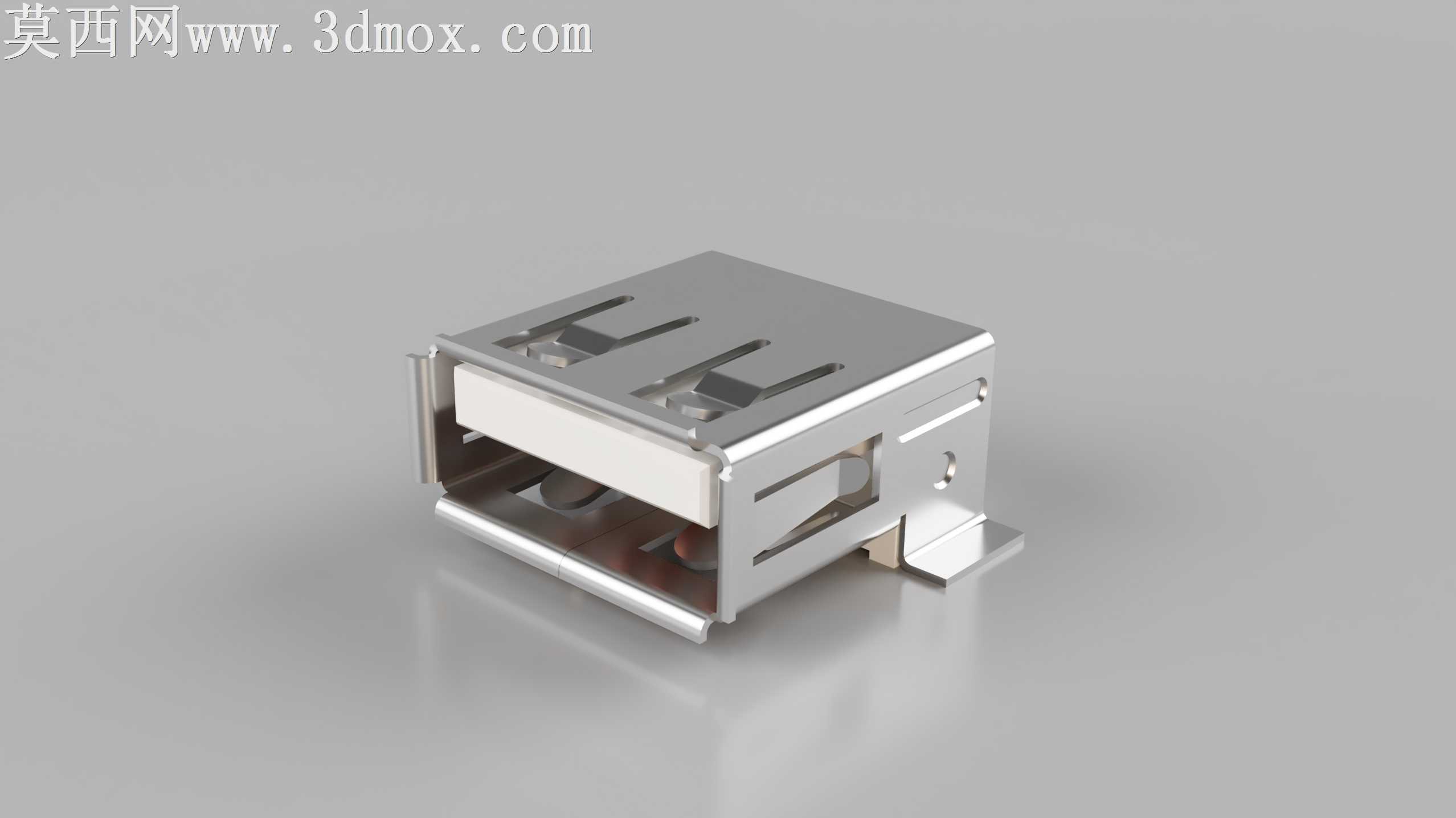

PCB板焊接用USB接口板载连接组件

PCB板上焊接USB接口时，最容易出现的问题莫过于屏蔽壳引脚过炉后虚焊、插接口长期插拔后焊盘脱落，以及塑胶主体过波峰焊时受热变形导致内部端子错位。这款板载USB结构在设计时，特意将屏蔽壳两侧的固定焊脚做了加宽下沉处理，焊脚底部预留了0.15mm的锡量容纳槽，过回流焊时熔融焊锡能顺着槽面铺满整个焊盘接触面，不会因为焊锡量不足出现引脚浮高的问题，也避免了焊锡溢出到相邻焊盘造成短路。

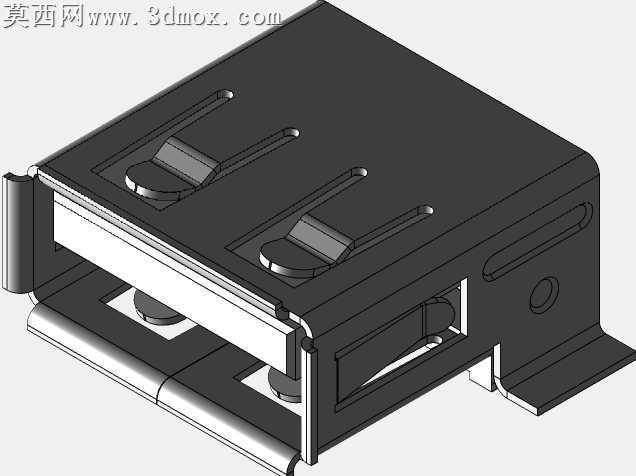

屏蔽壳侧面的弹性卡爪没有做常规的直角折弯，而是在折弯处预留了R0.2的圆弧过渡，反复插拔公头时，卡爪的应力不会集中在折弯根部，不会出现插拔几十次后卡爪断裂、接口松垮的情况。塑胶主体和金属外壳的配合间隙控制在单边0.03mm，既不会因为间隙过小组装时压裂塑胶件，也不会因为间隙过大导致外壳晃动，传递到焊盘上造成焊点疲劳。

内部的导电端子采用 staggered 排布，相邻端子的焊接脚错开1.2mm的距离，PCB布线时不用刻意缩小线宽就能走通差分信号线，也能减少相邻信号之间的串扰。端子接触端的凸包高度做了0.08mm的凸起，公头插入时能保证足够的接触正压力，不会因为接触电阻过大导致数据传输丢包，同时插拔力控制在15N-20N的区间，既不会太松导致接触不良，也不会太紧让用户插拔时费力。

板载定位柱的高度比PCB板厚多出0.1mm，插件时能直接卡进PCB的定位孔里，过炉前不用额外点胶固定，不会出现过炉时接口偏移、焊盘错位的问题。金属外壳表面做了镀镍处理，镀层厚度控制在3μm，既能抵御日常使用中的汗液腐蚀，也不会因为镀层过厚影响焊接性能，焊接时镀层不会大面积脱落污染焊盘。塑胶材质选用耐温260℃的LCP材料，过波峰焊的3-5秒高温区间里，塑胶主体不会出现软化变形，内部端子的位置度能保持在0.05mm以内，不会出现端子歪扭导致公头插不进去的情况。

接口前端的插入口做了0.2mm的导向倒角，用户盲插时不用刻意对准就能顺利插入，不会因为插口边缘太锋利刮伤公头的塑胶外壳。屏蔽壳尾部的压线片做了内收的弧度，焊好后可以压住出线端的屏蔽层，进一步提升接口的抗干扰能力，在复杂电磁环境下也能保证数据传输稳定。
