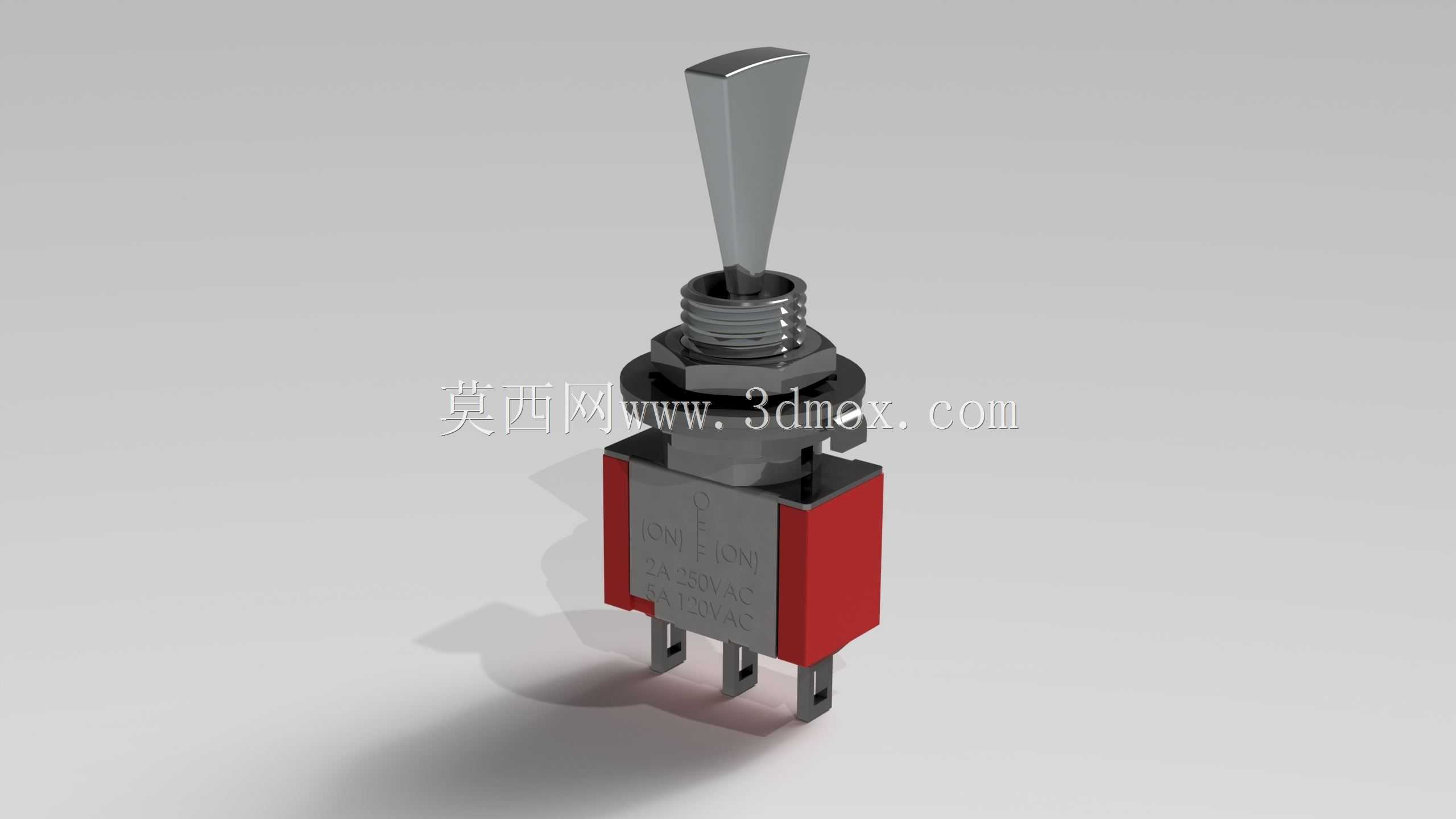

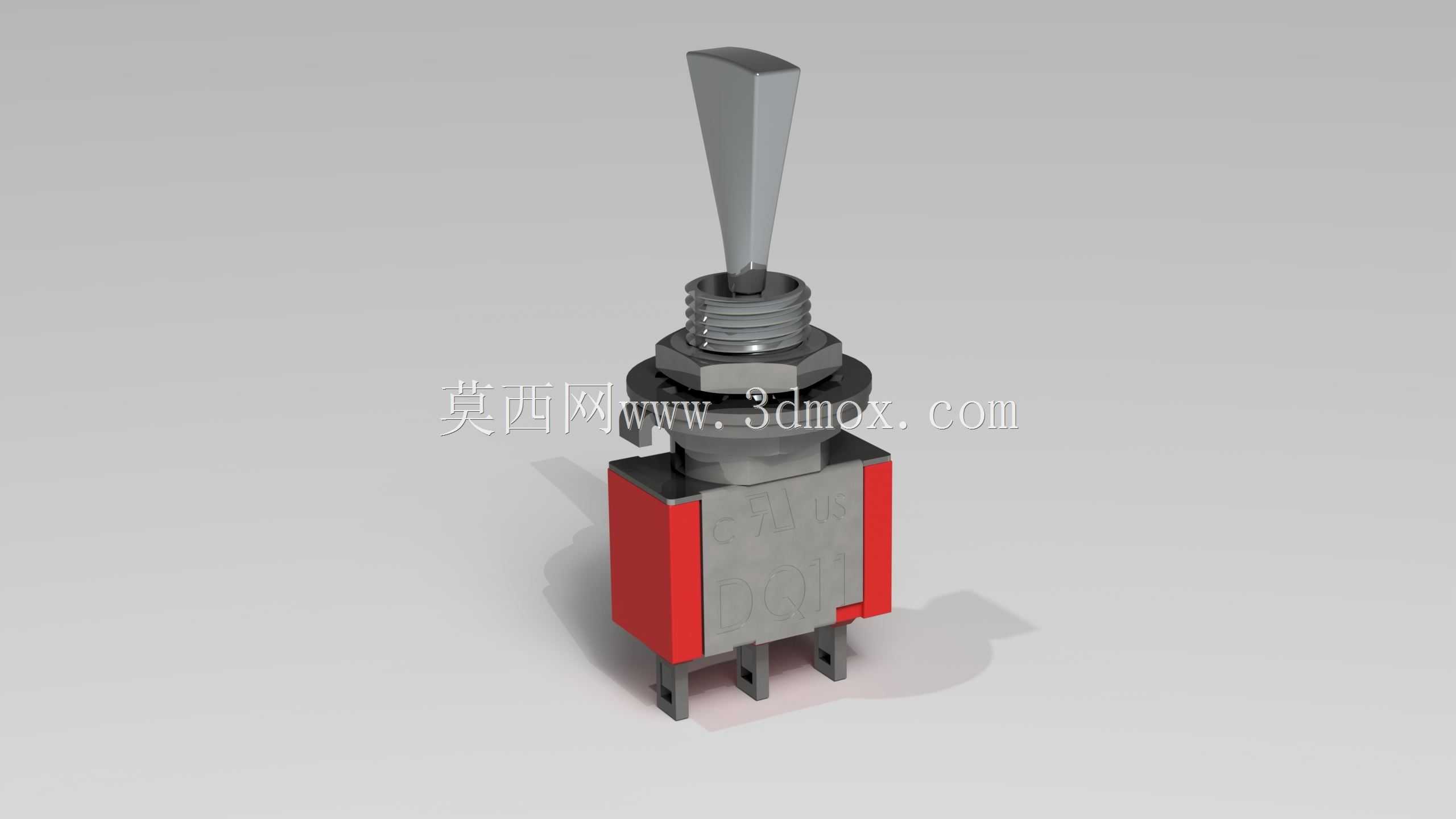

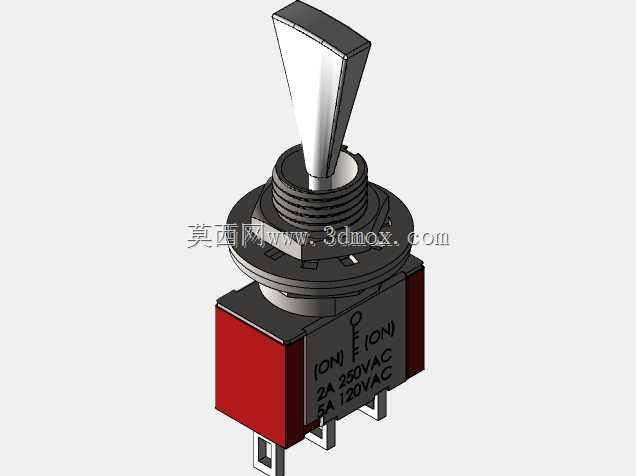

SPDT面板安装拨动开关三维结构

　　这款单刀双掷拨动开关是低压直流控制回路里极为常见的手动操作元件，日常在小型工控终端、测试仪器面板、车载改装电控模块、桌面型实验电源这类设备上随处可见，主要承担回路通断、两路信号或负载的手动切换功能，相比轻触按键它有更明确的操作档位反馈，相比旋钮开关占用面板面积更小，操作动作直接干脆，适合需要快速切换档位的手动操作场景。

　　从结构设计来看，这款开关采用标准1M系列面板安装规格，操作拨杆做了加长锥面造型，拨动手感的力反馈经过调校，档位切换时的停顿感清晰，不会出现误触发的情况，无照明的设计简化了内部结构，也降低了元件自身的待机功耗，适合不需要档位灯光指示的低成本、高可靠性应用场景。开关的电气规格适配5A通断能力，触点采用镀银加镀金的复合镀层处理，在2-4V直流100mA的小信号回路里，初始接触电阻最大不超过10mΩ，能最大程度降低小信号传输过程中的压降损耗，避免因接触电阻过大导致的信号失真或者负载供电不足问题；绝缘性能上，海平面环境下可承受1000V RMS的介电强度测试，绝缘电阻最小可达1000MΩ，能有效避免不同引脚之间的爬电、击穿风险，适配多数低压工控、消费电子的绝缘安全要求。

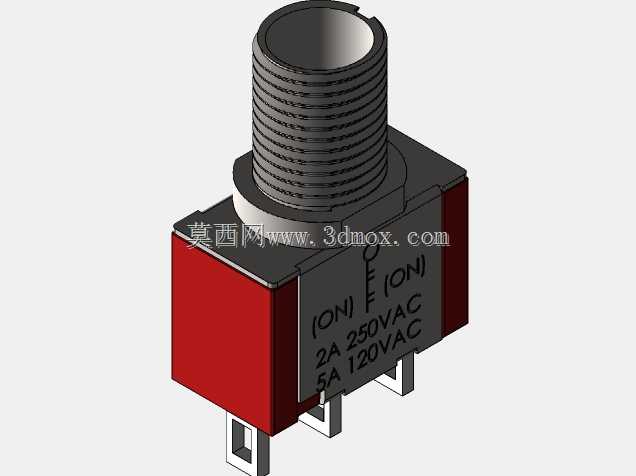

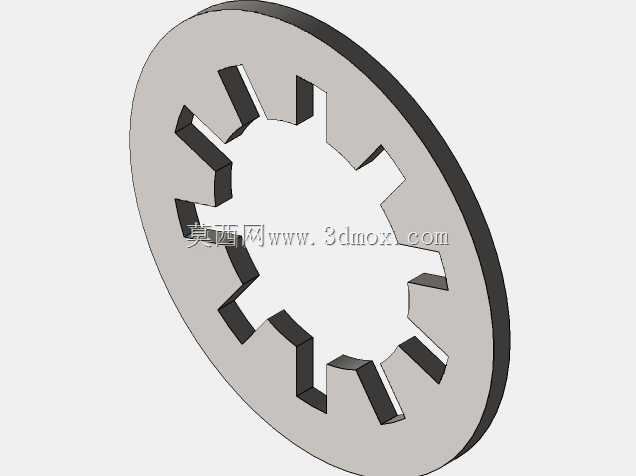

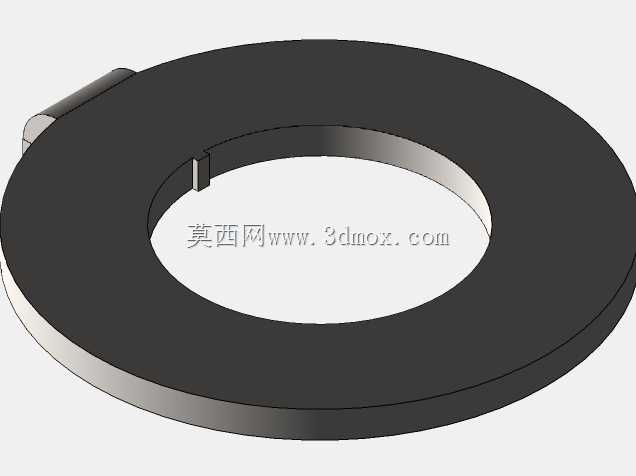

　　安装边界方面，这款开关采用面板开孔穿装的固定方式，顶部带标准螺纹锁紧结构，搭配配套的锁紧螺母和防松垫片，可以牢牢固定在厚度1-5mm的设备面板上，安装开孔尺寸遵循1M系列拨动开关的通用开孔规范，和同系列同规格的产品具备完全的安装互换性，设备迭代或者元件替换时不需要重新修改面板开孔，能大幅降低维护替换的成本。开关底部采用直插式引脚设计，引脚间距符合常规PCB板载安装的间距规范，既可以直接焊接在PCB板上完成板载固定，也可以搭配接线端子完成飞线连接，适配不同的设备内部布线方案。

　　使用寿命层面，这款开关在额定满载通断条件下可以完成40000次通断循环，足够覆盖多数民用、工业级设备的全生命周期操作频次需求，工作温度覆盖-30℃到+85℃的区间，不管是北方冬季户外的低温设备，还是工业机柜内部临近发热元件的高温安装环境，都能保持稳定的机械性能和电气性能，不会因为温度形变出现拨杆卡滞、触点接触不良的问题。

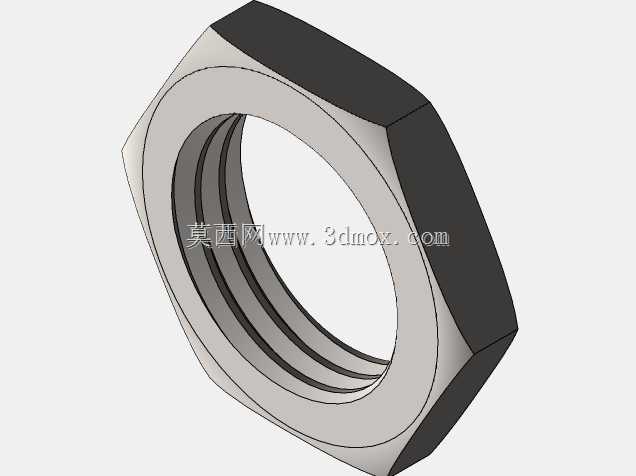

　　建模过程中需要重点关注几个结构细节：一是顶部螺纹段的螺距和锁紧螺母的配合间隙，要预留足够的公差带保证实际装配时螺母可以顺畅旋紧，同时不会出现螺纹滑牙的问题；二是拨杆和主体基座之间的密封配合间隙，虽然这款开关不是防水等级，但合理的间隙设计可以阻挡日常使用中的灰尘进入开关内部，避免灰尘堆积导致的触点接触不良；三是底部引脚的位置度公差，必须严格匹配PCB封装的焊盘位置，否则板载焊接时会出现引脚偏位、无法插装的问题；四是开关主体的方形基座和面板开孔的配合尺寸，要保证基座可以顺利穿过面板开孔，同时不会出现过大的旷量导致开关安装后歪斜。

　　在实际选型应用中，这类开关需要注意和负载功率的匹配，5A的额定通断能力是针对阻性负载的参数，如果是感性或者容性负载，需要降额使用，避免合闸瞬间的冲击电流粘连触点；面板安装时要注意锁紧螺母的扭矩，过大的扭矩会导致塑料基座开裂，过小的扭矩则会导致开关在频繁拨动过程中出现松动，影响操作手感和接线可靠性。
