弹簧式充电接触探针结构设计

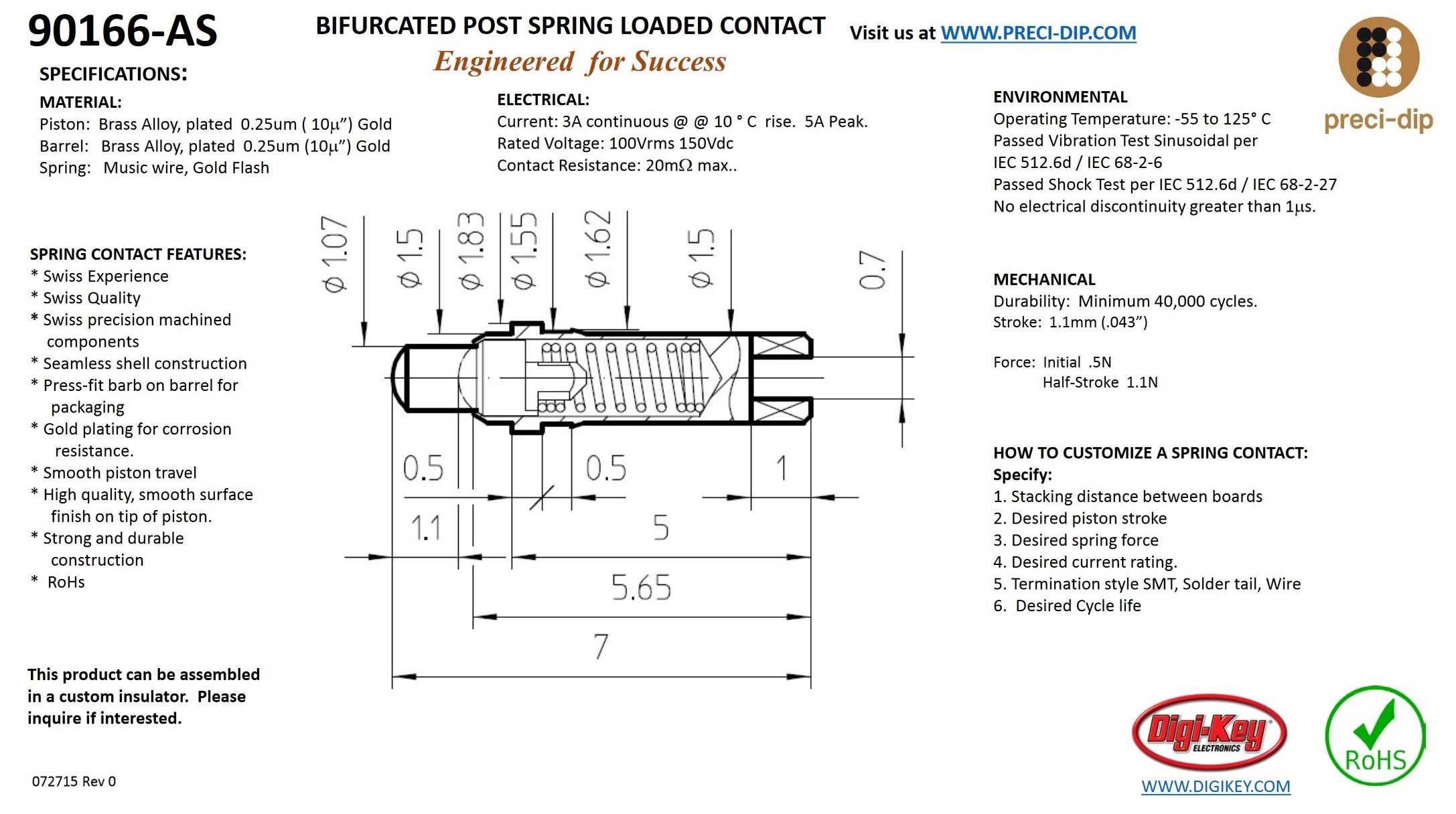

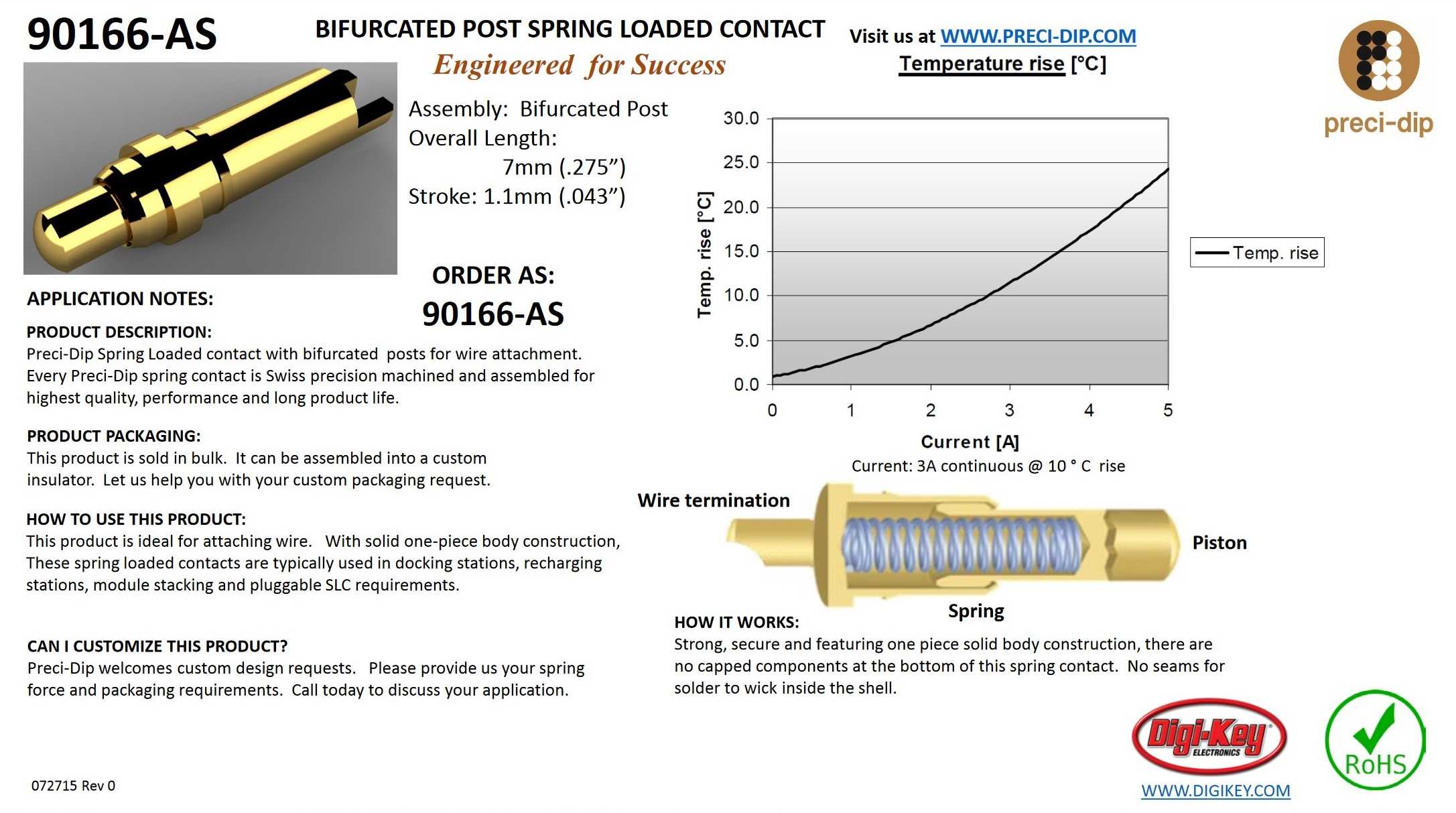

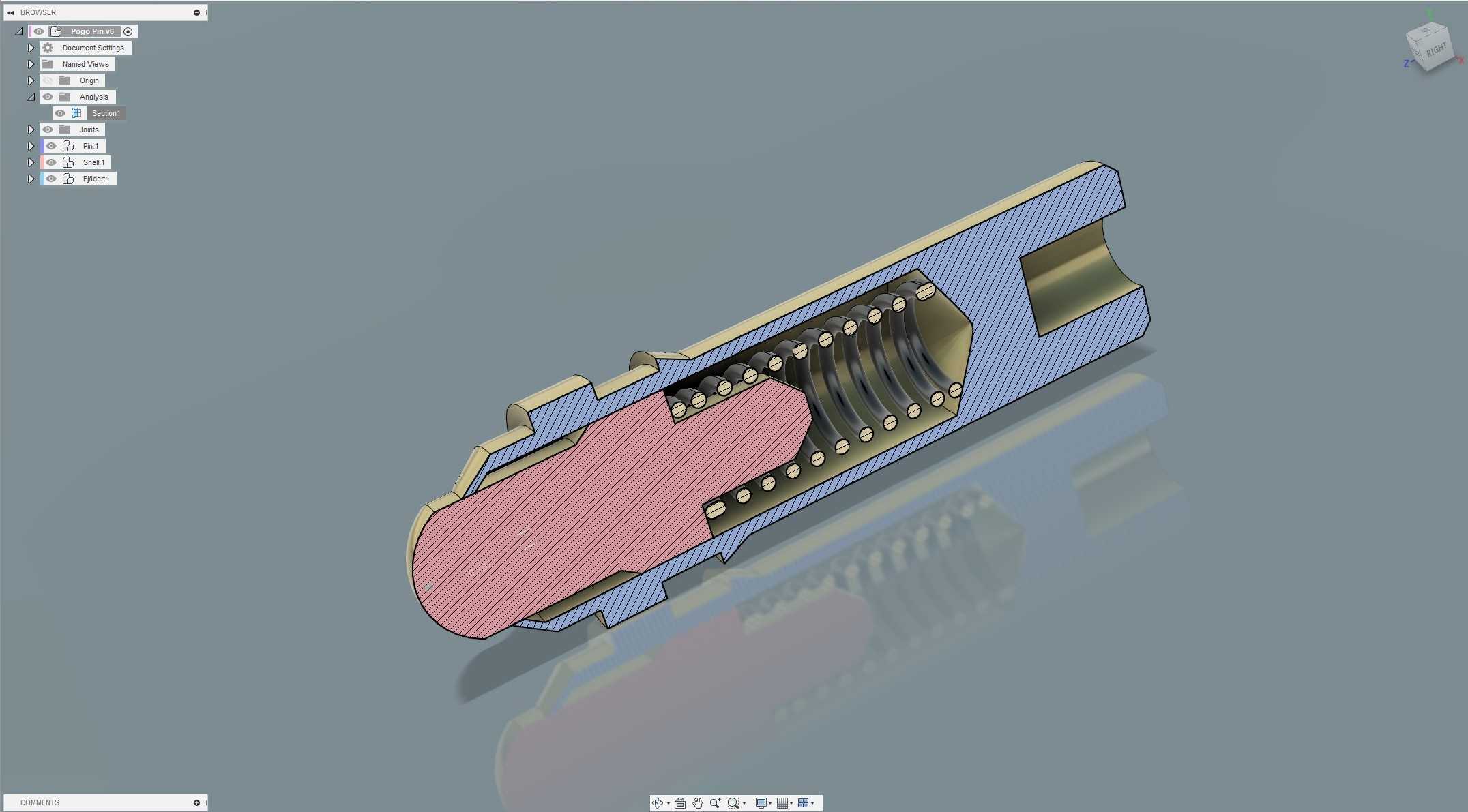

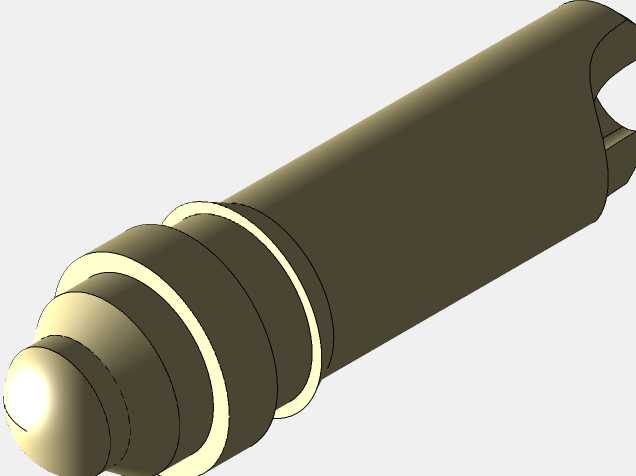

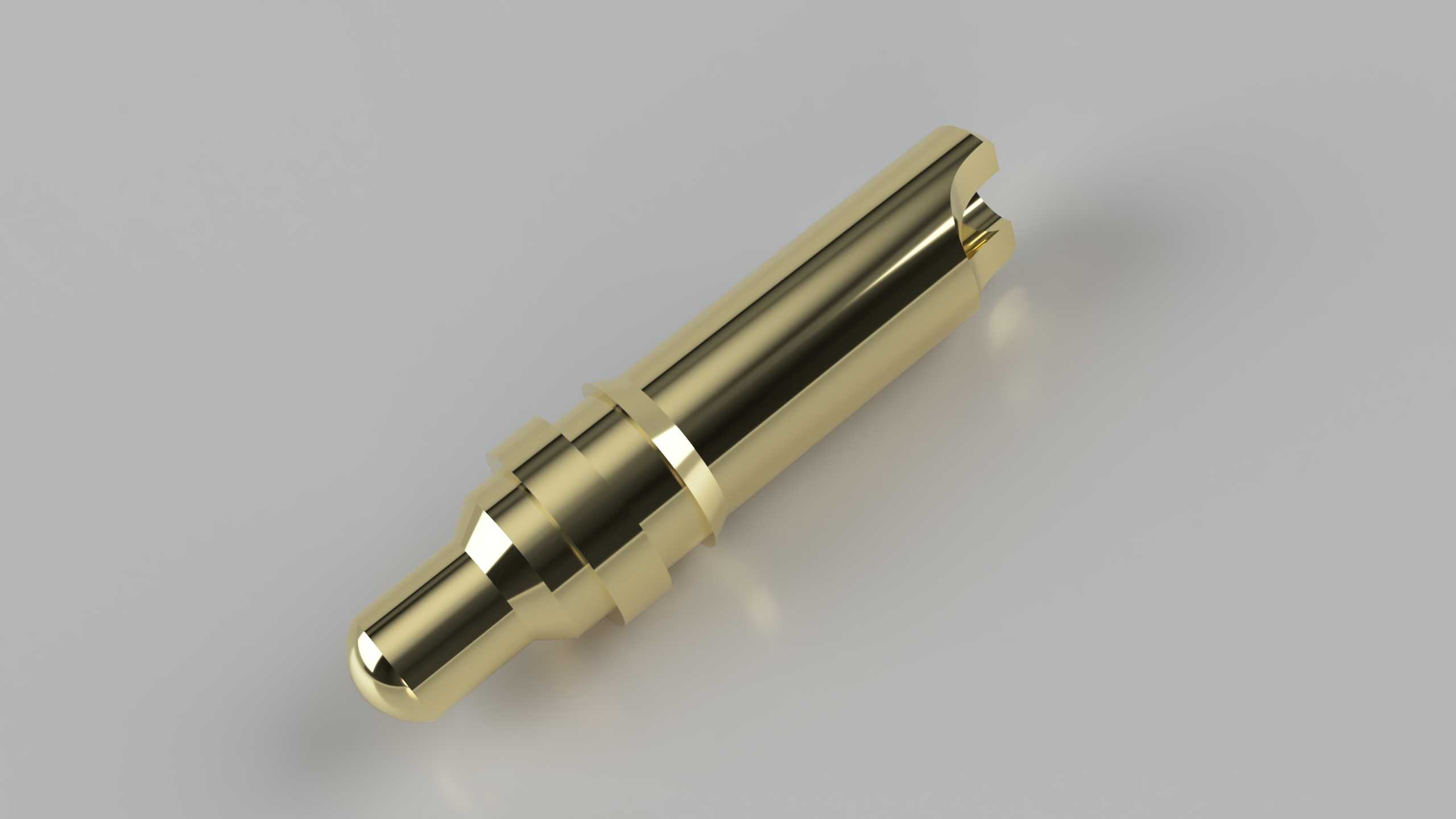

这类弹簧式接触探针是小电流信号与功率传输场景里的核心接触部件，日常在插拔式充电座、模块化堆叠供电单元、可插拔信号连接模块里都能见到它的身影，核心作用是在两个相对位置存在微小公差的导电部件之间，建立稳定低阻的电气连接，避免硬接触带来的磨损、对位偏差导致的接触不良问题。从结构设计逻辑来看，整体采用一体式实心车削成型的主体结构，没有多余的拼接焊缝与装配缝隙，探针头部做了圆弧过渡的导向设计，在对接插入时可以自动修正微小的对位偏差，不需要极高的装配精度就能顺利滑入对接母座的接触位，降低对接结构的加工精度要求。探针中段设计了多阶阶梯轴结构，不同直径的轴段分别承担不同功能：最靠近头部的细轴段是插入导向段，直径与对接孔的间隙控制在合理范围，既保证插入顺畅，又不会因为间隙过大出现接触偏斜；中间的轴肩是限位结构，在探针装入安装孔时，轴肩抵靠在安装孔的台阶面上，限制探针的推入深度，保证装配后探针的伸出长度一致；尾部的大直径段是弹簧容纳与固定段，内部加工有容纳弹簧的空腔，弹簧一端抵在空腔底部，另一端抵在安装基座的定位面上，提供稳定的轴向预紧力，保证探针头部始终与对接面保持可靠接触，即使存在一定的振动、轴向窜动，也能维持接触压力稳定，不会出现瞬断问题。外形尺寸方面，整体为细长轴类结构，总长度适配常规充电座的安装深度，最大外径适配标准的探针安装孔径，安装时只需要在绝缘基座上加工对应直径的通孔，从尾部装入探针后加装限位挡圈即可完成固定，不需要复杂的紧固件，装配效率很高。表面采用镀金处理，一方面降低接触电阻，减少大电流通过时的发热损耗，另一方面提升表面耐磨性能与抗氧化能力，在频繁插拔的使用场景下，能维持更长的使用寿命，避免氧化层导致的接触电阻升高、发热加剧等问题。在实际选型应用时，需要根据传输电流的大小匹配对应的探针直径，电流越大需要的接触面积越大，对应的探针直径也需要相应提升，同时要根据对接行程的大小选择合适的弹簧预紧力，预紧力过小会导致接触电阻偏大，预紧力过大会增加插拔力，加速接触面磨损。这类探针的一体式结构相比组装式探针，结构强度更高，能承受更大的径向偏载，在存在一定径向错位的对接场景下，不容易出现针体弯折、内部弹簧卡滞的问题，可靠性更优，适合在工业级充电连接、模块化设备堆叠供电这类对连接可靠性要求较高的场景使用。
