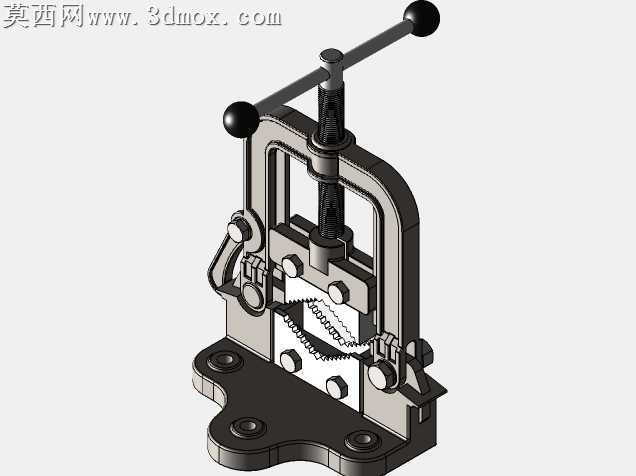

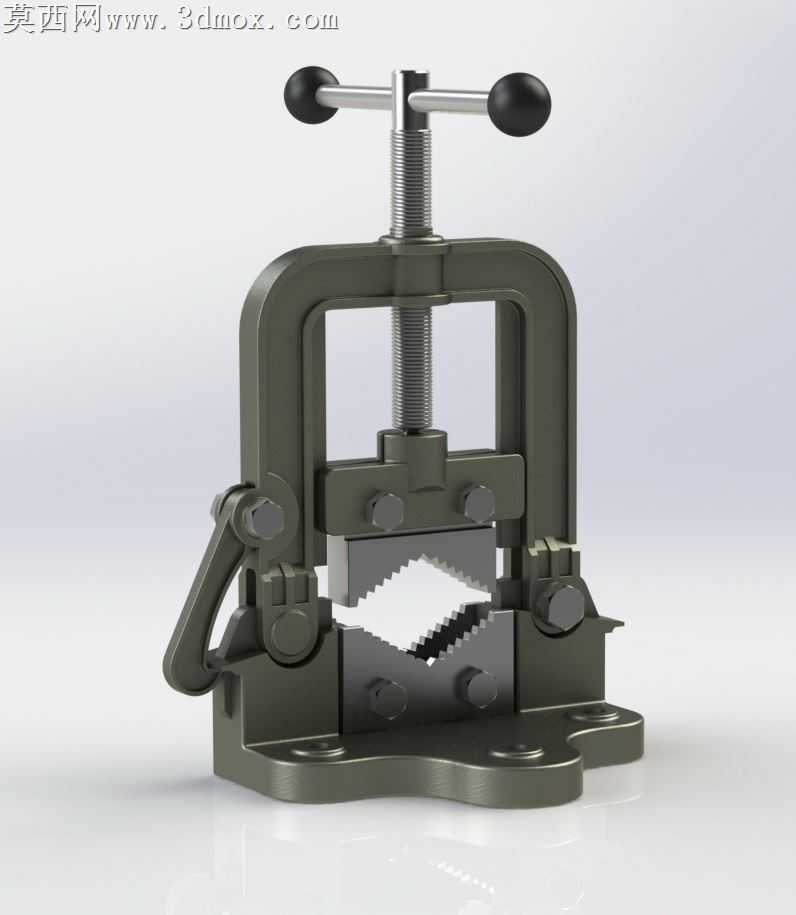

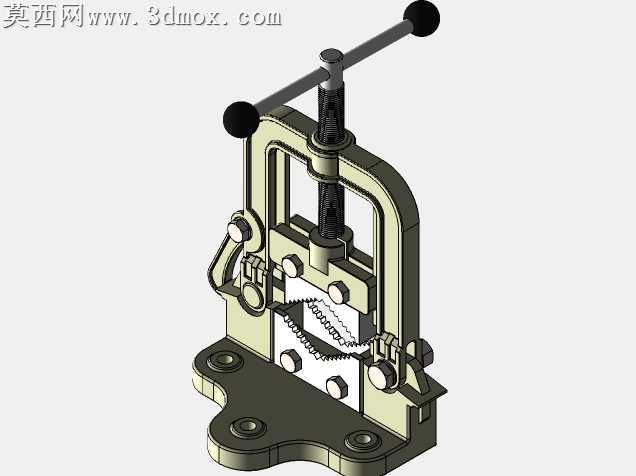

手动管子夹持固定台钳结构设计

管道安装现场最常遇到的夹持失稳问题，根源多来自钳口咬合角度与施力路径的不匹配——薄壁管容易被夹变形，厚壁镀锌管又常因咬合力不足在套丝、切割时打滑。这款手动管夹的结构设计，恰好针对这类现场痛点做了多维度的加工适配调整。钳口的锯齿齿形没有采用常规等距直齿，而是做了上下错位的变角度排布，上钳口齿尖朝向操作侧倾斜，下钳口齿尖反向倾斜，当丝杆向下施加夹紧力时，两组齿尖会形成对管材的包裹式咬合，哪怕是表面带锈迹的旧钢管，也能避免轴向窜动。钳身的C型架没有追求轻量化的薄壁结构，而是在丝杆受力的对应位置做了局部加厚的加强筋，筋位过渡处留了R3的圆角，既避免铸造时出现应力集中导致的开裂，也能抵消夹紧时架体向外张开的形变，不会因为长期受力出现钳口错位的问题。侧边的快拆扳扣结构，没有采用容易磨损的圆柱销铰接，而是做了带自锁斜面的偏心转轴，扳动解锁时能快速张开钳口放入管材，扣合时斜面会自动预紧，不需要拧动丝杆就能完成初步定位，在高空管道作业时能单手操作，减少悬空作业的风险。底部的安装底座做了四个长条形安装孔，孔位的间距适配常见的工作台T型槽，也能直接用膨胀螺丝固定在地面的预制钢板上，底座与钳身的连接位置留了0.2mm的配合公差，既不会因为间隙过大出现夹持晃动，也不会因为公差过小导致装配时卡滞。丝杆的手轮位置做了两个可拆卸的胶木握把，握把表面做了防滑的滚花纹理，不需要额外加力杆就能输出足够的夹紧力，丝杆与钳身的配合位置嵌了铜制衬套，长期使用磨损后只需要更换衬套就能恢复精度，不用整体更换钳身。钳口的锯齿部分做了局部淬火处理，硬度控制在HRC45-50之间，既保证齿尖的耐磨性，不会因为长期夹持硬管出现齿尖卷边，也不会因为硬度过高在受到冲击时崩齿。整个结构没有多余的装饰性曲面，所有外露的棱边都做了倒钝处理，避免操作时划伤工人，各个铰接位置都留了存油的缝隙，日常维护只需要滴入少量润滑油就能保证动作顺畅，不会出现锈死卡滞的情况。
