二冲程曲柄滑块活塞连杆机构三维设计

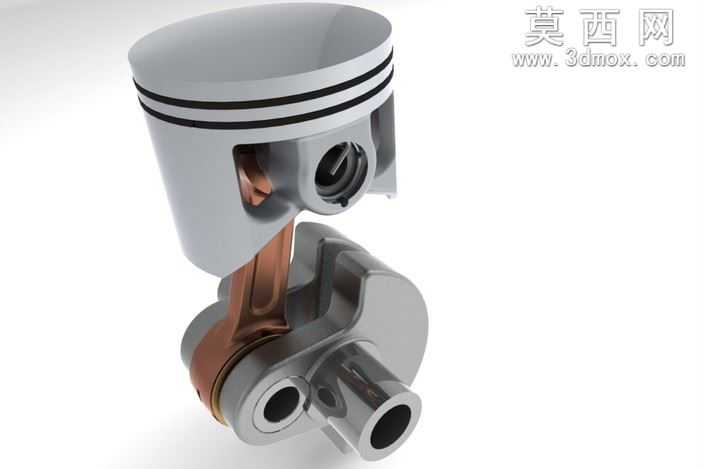

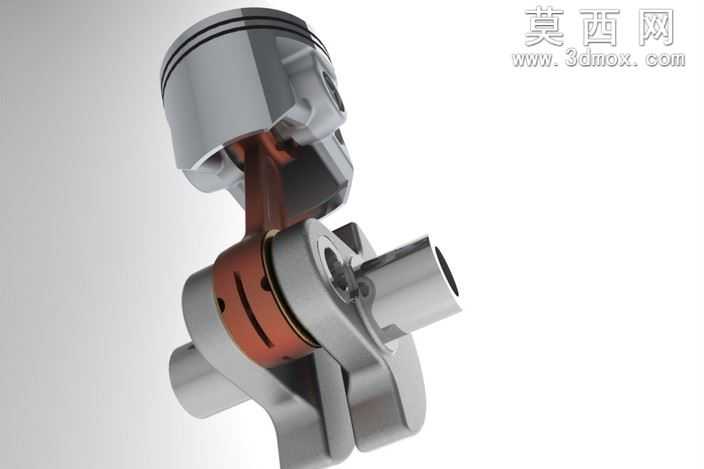

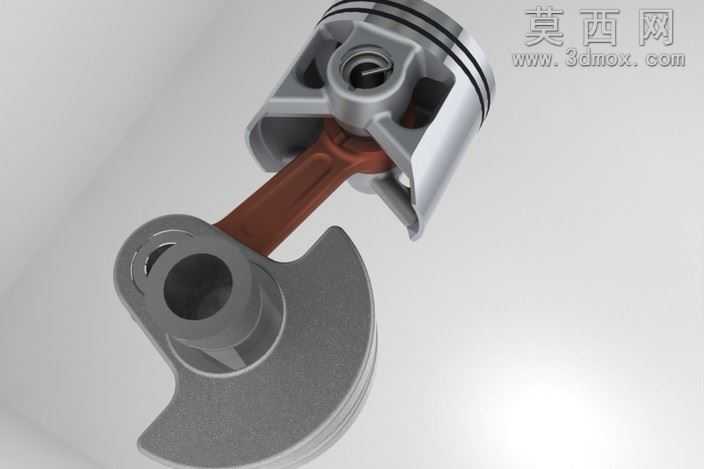

本作品为二冲程动力核心的曲柄滑块传动机构三维建模成果，建模过程围绕动力传递的运动逻辑展开，先梳理曲柄、连杆、活塞三大核心构件的运动配合关系，确定各部件的尺寸比例与装配基准。建模阶段以曲柄的回转中心为全局装配原点，先完成带平衡配重的曲柄本体建模，精准绘制曲柄销孔的配合公差尺寸，平衡块的曲面轮廓按照往复运动惯性抵消的设计逻辑做平滑过渡处理，保证回转过程的质量分布均匀。随后完成连杆构件的建模，连杆大头与曲柄销做转动配合设计，小头与活塞销做对应配合，杆身采用工字型截面结构，在保证结构强度的同时降低往复运动的整体质量，减少惯性损耗。活塞部分的建模还原了二冲程活塞的环槽结构、销座加强筋结构，活塞裙部的椭圆轮廓做了细节还原，保证往复运动过程中的导向稳定性。材质渲染阶段，曲柄构件赋予哑光灰铸铁材质，添加细微的铸造颗粒纹理与金属磨砂质感，还原金属构件的真实表面状态；连杆构件赋予棕红色锻钢热处理后的材质质感，表面添加细微的机加工纹理，体现构件的加工工艺特征；活塞构件赋予高光亮面铝合金材质，活塞环部分添加镀铬金属的高反光质感，区分不同构件的材质差异。装配过程严格按照实际机械的装配顺序完成配合约束，曲柄添加回转运动约束，连杆两端分别添加与曲柄、活塞的转动约束，活塞添加沿气缸轴向的滑动约束，完整还原曲柄滑块机构将回转运动转化为直线往复运动的运动逻辑。设计过程参考了成熟二冲程动力单元的结构参数，在原有超光速52活塞模型的基础上，整合优化了曲柄与连杆的配合结构，调整了各部件的连接位置，保证运动过程中无干涉，可直接用于运动动画的制作演示，清晰展现二冲程动力单元的动力传递过程，各构件的细节特征均做了还原，没有过度简化结构，能够直观呈现曲柄滑块机构的工作原理与各部件的结构形态。
