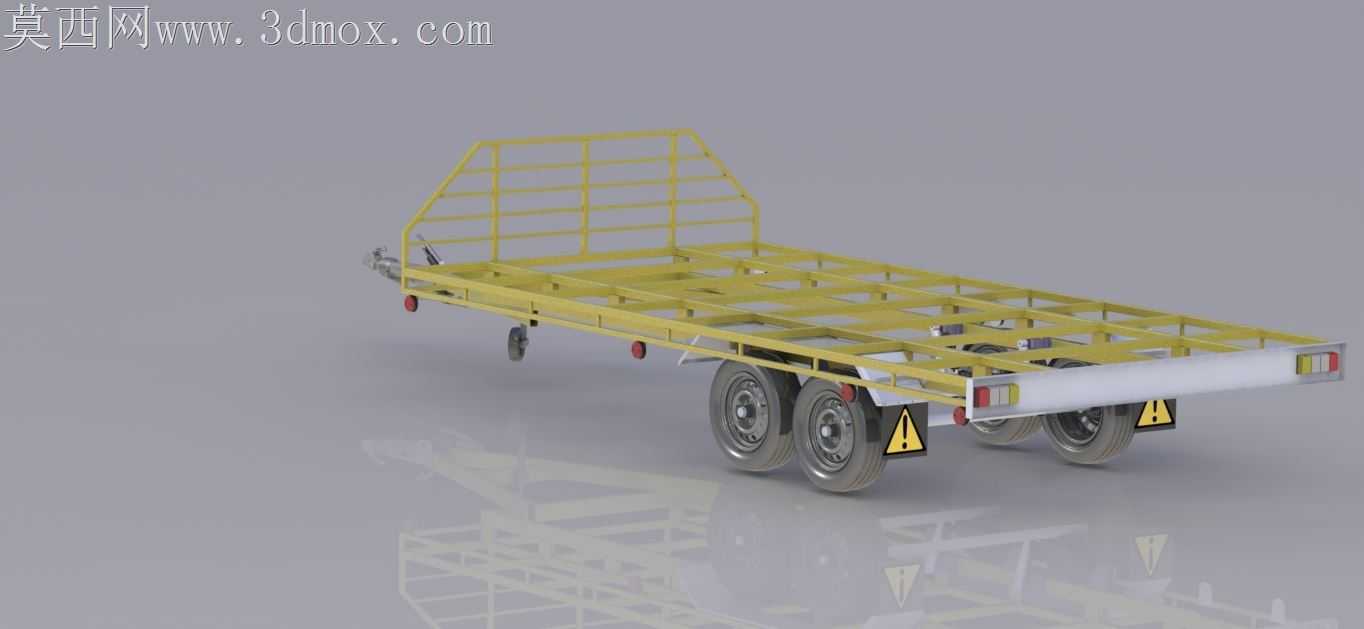

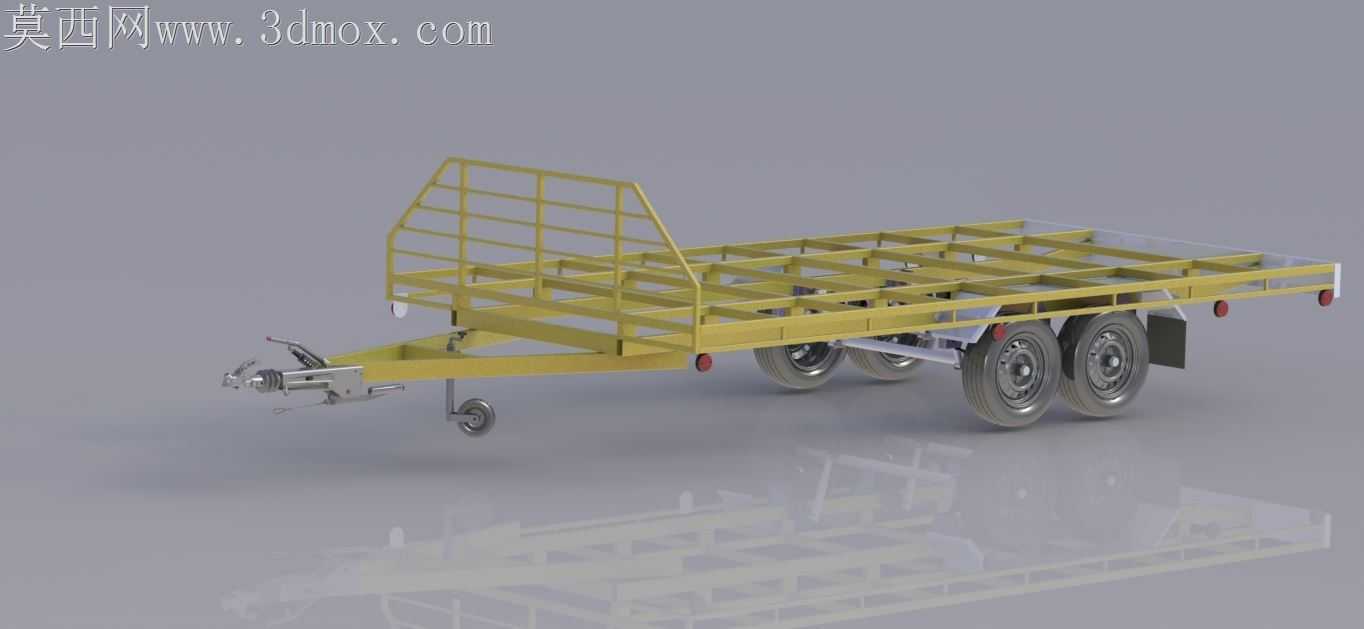

双轴栏架式货运平板拖挂结构设计

厂区内短驳转运重载托盘时，普通单轴拖挂常出现高速过弯侧倾、空载颠簸跳轮、重载车架焊缝撕裂的问题，这套双轴平板拖挂的结构设计，从加工适配的角度做了全链路的落地考量。车架主纵梁没有采用常规等截面矩形管通长焊接的方案，而是根据承载弯矩分布做了变截面铣削处理，靠近耦合器连接端的纵梁截面高度收窄12%，既避让了牵引车后保险杠的回转干涉空间，也减少了前端无效的材料冗余，中段承载区纵梁保留全高截面，横梁采用不等距排布，托盘支腿常接触的四个受力点位置加密横梁间距，相邻横梁中心距控制在380mm以内，避免托盘底部局部悬空导致的板面变形。前端的栏架没有做满焊固定，而是采用插销式快拆结构，栏架竖杆与车架前端的预留套筒采用H8/f7间隙配合，插销孔位做了1mm的倒角导向，现场转运散货时插装栏架可阻挡货物滑落，转运超长超宽构件时拔出插销即可拆除栏架，无需切割焊接改动主体结构。行走机构的钢板弹簧座没有直接焊接在纵梁下翼缘，而是额外加了8mm厚的加强垫板，垫板与纵梁之间采用断续角焊缝，每段焊缝长度40mm、间隔60mm，避免连续焊接导致的翼缘板热变形，弹簧座的安装孔位做了±0.5mm的公差预留，适配不同批次钢板弹簧的吊耳尺寸偏差，减少现场装配时的扩孔修配工作量。车轴轮毂组件的安装位提前做了同轴度校验基准，两侧轮轴的同轴度公差控制在Φ1mm以内，避免行驶过程中轮胎偏磨。尾部的警示标识安装座采用折弯一体成型，没有额外拼接小块板材，减少焊接工序的同时也避免了拼接缝隙的锈蚀隐患。耦合器连接端的缓冲块安装槽做了沉台处理，缓冲块嵌入后表面与安装面齐平，不会因为长期颠簸出现缓冲块脱落移位的问题。车架表面的涂装预留了焊缝打磨的工艺余量，所有外露棱边都做了R3mm的圆角处理，既避免喷涂时出现棱边露底，也防止现场操作人员装卸货时被锐边划伤。整个结构的所有零部件都采用常规型材与标准件加工，没有定制特殊规格的材料，普通机加工车间即可完成下料、焊接、装配全流程，无需专用胎具即可保证装配精度，适配厂区、物流园、农场等多种场景的短驳转运需求，重载状态下行驶稳定性远优于同尺寸单轴拖挂，空载行驶时也不会因为悬架刚度过大出现剧烈颠簸。
