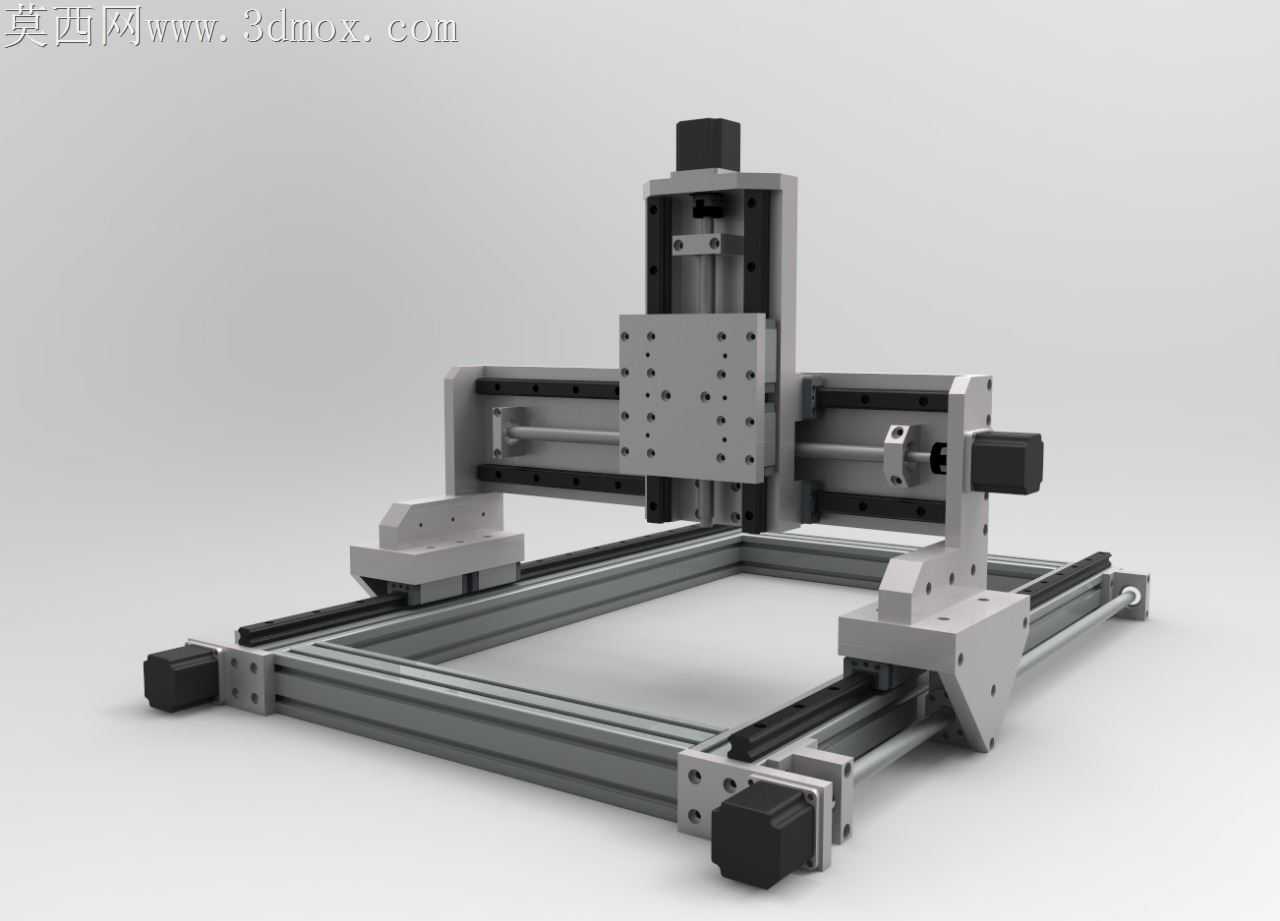

铝型材框架龙门式数控运动平台

小型数控加工平台落地时最容易被忽略的，是铝型材拼接框架的抗扭余量不足问题——很多初版设计直接用标准角码连接型材，高速往复走刀时Y轴双导轨的平行度会随框架微变漂移，加工0.1mm精度的薄壁件时极易出现接刀痕。这套龙门结构的运动平台在连接位置做了针对性调整，所有导轨安装面的型材拼接处都加了钢制补强角座，角座与型材槽道的配合间隙控制在0.02mm以内，锁紧后不会因为伺服电机启停的反向冲击力出现型材错位。

X轴横梁的安装没有直接贴在型材表面，而是在横梁与竖向滑座的连接位做了嵌入式定位止口，止口深度刚好卡入横梁型材的中心槽，装配时不需要反复打表找正，就能保证横梁与Y轴导轨的垂直度误差控制在0.03mm/100mm范围内。Z轴滑台的安装板做了等厚铣削处理，安装面的平面度磨到0.01mm，避免锁紧丝杠螺母时因为安装面翘曲导致丝杠卡滞，高速进给时出现爬行异响。

导轨的选型也做了适配调整，没有盲目选用过重的滚柱导轨，而是根据小型平台的负载上限选了低预压的滚珠导轨，预紧力调整到额定动载荷的8%，既能保证运动刚性，又不会因为预压过大增加伺服电机的负载扭矩。三个轴的电机安装座都做了同轴度止口设计，电机输出轴与联轴器的同轴度不需要额外调整就能满足传动要求，避免长期高速运转时联轴器因为偏心磨损。

拖链的安装位置避开了型材的突出棱边，拖链弯曲半径留足了线缆最小弯曲半径的1.5倍，长期往复运动不会出现线缆折损。底部的可调脚杯支撑点刚好落在型材框架的受力节点上，调平后不会因为平台自重出现框架中部下塌，即使在普通水泥工作台面上安装，也能保证整体的水平精度。所有运动部件的润滑通道都预留了外接油嘴位置，日常维护不需要拆解护板就能完成注油保养，适配小批量加工、教学实训等多种场景的使用需求。
