国际象棋国王棋子立体结构设计

做铸造工艺结构设计快十二年，经手的文体类铸造件不算少，这类国际象棋棋子的结构设计，核心要平衡三个维度的实际需求：一是铸造环节的脱模可行性与壁厚均匀性，二是成品使用时的握持手感与放置稳定性，三是外观还原度与批量生产的良率控制。先从实际应用场景说，这类金属质感的国王棋子，主要面向中高端国际象棋套装配套、文创桌游周边定制、收藏级棋具生产几个方向，日常使用场景覆盖线下棋类赛事专用棋具、棋社日常对弈装备、家居软装陈列摆件、文创礼品定制几个板块，不同场景对结构的细节要求有明显差异：赛事用棋要求重心稳定，快速落子不会倾倒，握持时不易打滑；陈列摆件要求曲面过渡顺滑，表面抛光后无明显合模线痕迹；礼品定制要求结构具备一定的抗摔性能，日常挪动磕碰不会出现尖角崩缺。

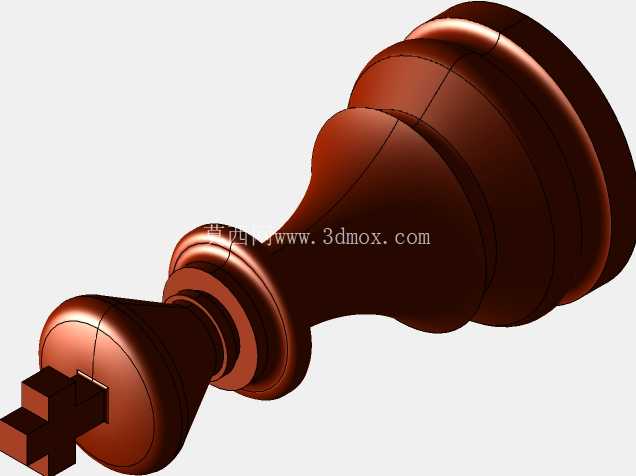

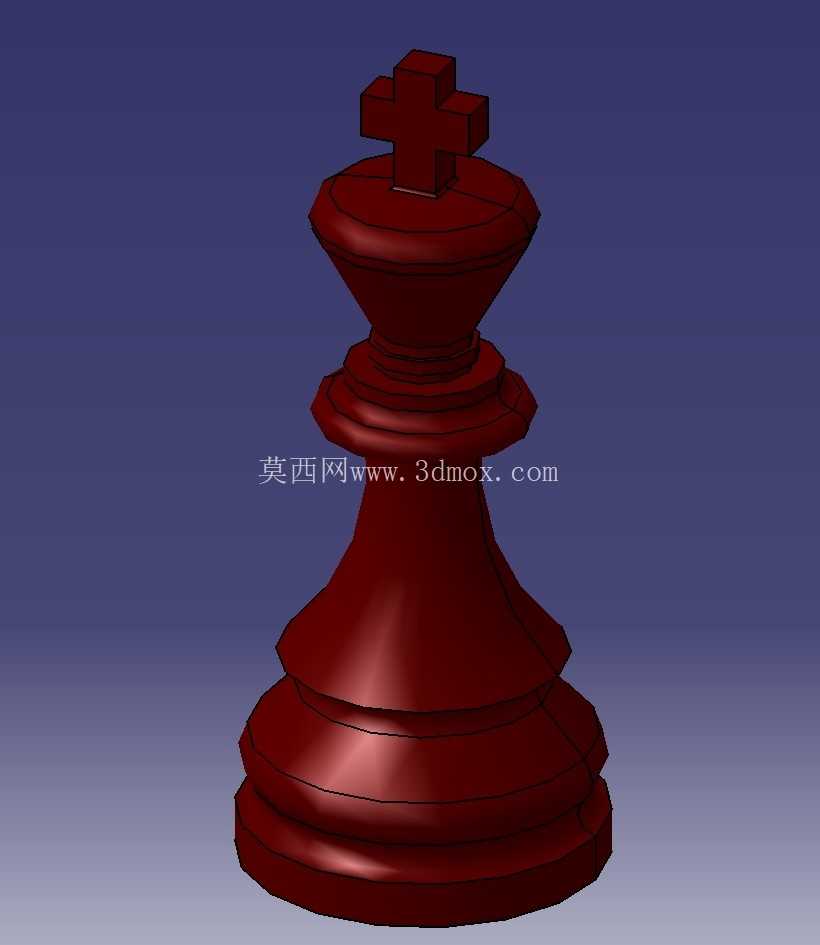

从结构设计思路拆解，国王棋子顶部的十字造型是整个零件的设计难点，很多新手建模时容易把十字根部做直角过渡，实际铸造时这个位置会形成严重的热节，冷却过程中极易出现缩孔、缩松缺陷，后续抛光时还会因为应力集中出现崩边，所以建模时十字与顶部圆盘的衔接处必须做R0.8-R1.2的圆角过渡，同时十字本身的壁厚要控制在3.5-4mm之间，和下方圆盘4mm的壁厚保持一致，避免壁厚差过大导致冷却速率不均产生铸造应力。再往下看棋子的颈部收窄结构，这个位置的直径不能小于12mm，一方面是保证握持时手指捏持的受力面积足够，不会因为太细出现捏持打滑，另一方面是保证铸造时金属液的充型通道顺畅，不会因为流道过窄出现冷隔、浇不足的缺陷。颈部上下的两个凸缘结构，除了外观上还原经典国王棋子的造型层次，实际功能上还能增加手指捏持时的摩擦力，同时在棋子意外倾倒时，凸缘先接触桌面，避免颈部直接受冲击发生断裂。

棋子的主体曲面是三段式回转结构，从颈部往下直径逐步放大到底座，整个曲面的拔模斜度控制在1.5°，这个角度既能保证金属模或者砂型铸造时的顺利脱模，不会刮伤铸件表面，又不会因为斜度过大导致上下直径差超出造型比例要求。底座部分是整个棋子的重心承载结构，设计时特意将底座的壁厚比主体壁厚增加1mm，同时底座内部预留了2mm深度的沉孔，一方面可以在批量生产时根据不同材质的密度调整配重，比如锌合金铸造时可以在沉孔内嵌入铅块调整整体重量到标准赛事要求的40-50g，保证落子手感沉稳；另一方面沉孔结构可以减少底座平面的加工面积，后续平磨底座平面时只需要加工外圈1.5mm宽的环形接触面，既能保证底座平面度误差控制在0.05mm以内，放置在棋盘上不会出现晃动，又能减少机加工工时，降低批量生产成本。

从安装边界和尺寸适配来说，标准国际象棋棋盘的单格尺寸为50-55mm，所以国王棋子的底座直径控制在38mm，既不会因为直径过大占用相邻格子的空间，又能保证足够的支撑面积，棋子总高度控制在95mm，符合国际棋联规定的国王棋子高度90-105mm的标准范围，和同套装的后、车、马、象、兵等棋子形成标准的高度差，方便对局时快速识别棋子身份。表面处理方面，整个外曲面的粗糙度要求达到Ra1.6，后续经过抛光、电镀或者烤漆处理后，能呈现均匀的金属光泽，没有明显的凹凸痕迹；底座接触面的粗糙度要求Ra3.2，既能保证放置时的摩擦力，不会在光滑的棋盘表面打滑，又不会因为过于粗糙刮伤棋盘表面。另外在分模面的选择上，将分模线设置在底座最外圈的上端面位置，这个位置被凸缘结构遮挡，后续经过简单的打磨处理就能完全隐藏合模线，不会破坏棋子整体的外观完整性。很多初次做这类棋子建模的设计者，容易把注意力全部放在外观曲面的顺滑度上，忽略铸造工艺的实际要求，比如把局部壁厚做的太薄或者太厚，把过渡圆角做的太小，导致开模后批量生产的良率不足60%，实际做结构设计时，每一个曲面的曲率变化、每一处圆角的大小、每一段的壁厚控制，都要同时兼顾造型还原、使用性能、生产工艺三个层面的要求，不能只盯着外观好看忽略工程实际的落地可行性。
