扭道式流体介质交换传输构件

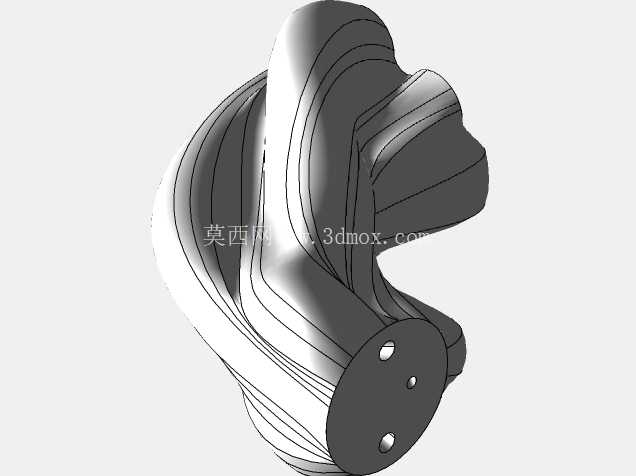

　　在中小流量流体换热、介质混配的工业管路场景中，这类扭转型流道的液体交换构件常被集成在减压阀组后端的工艺支路里，用来完成两种相近属性流体的快速掺混或是同介质不同温区的热量交换，相比传统列管结构的交换单元，它的整体安装占用空间更小，不需要额外预留大直径的筒体安装位，适合在紧凑型阀组集成台、小型实验流体回路这类安装空间局促的场景里布设。从结构设计逻辑来看，整个构件的流道采用连续扭转的曲面构型，桥接路径长度控制在306毫米，桥接段的整体抬升高度适配上下游管路的中心高差，扭转角度设置为45度，这个角度不是随意选取的，是在多次流场仿真迭代后确定的：角度过小会让流体在流道内的转向太急，局部产生紊流涡旋，增大沿程阻力；角度过大则会拉长流道总长度，不仅浪费成型材料，还会让流体在流道内的停留时间超出工艺要求的掺混时长，反而降低交换效率。进出口的孔位布局完全匹配常规工业管路的法兰对接标准，入口端设置4个直径20毫米的通孔，均匀分布在入口法兰的节圆上，保证进入流道的流体可以均匀切向汇入扭转流道，避免单孔直冲造成的流道偏磨；出口端设置2个直径20毫米的通孔和1个直径12毫米的通孔，其中两个大孔对应主路流体输出，小孔则用来接旁路的检测传感器或是泄压支路，不需要在出口管路上额外开孔焊接接头，减少管路泄漏点。

　　设计过程中重点优化了流道内壁的曲面连续性，所有流道转折处都做了大圆角顺滑过渡，没有直角突变的结构，一方面可以降低流体流动过程中的沿程阻力，让流体在整个交换段内保持层流状态，减少不必要的压力损失，保证上下游的压力差稳定在减压阀的控制区间内；另一方面顺滑的内壁也不容易残留流体中的杂质，降低流道堵塞的风险，尤其是在输送带有微小固体颗粒的工艺流体时，这种连续曲面的流道比带折角的流道抗堵性能提升不少。

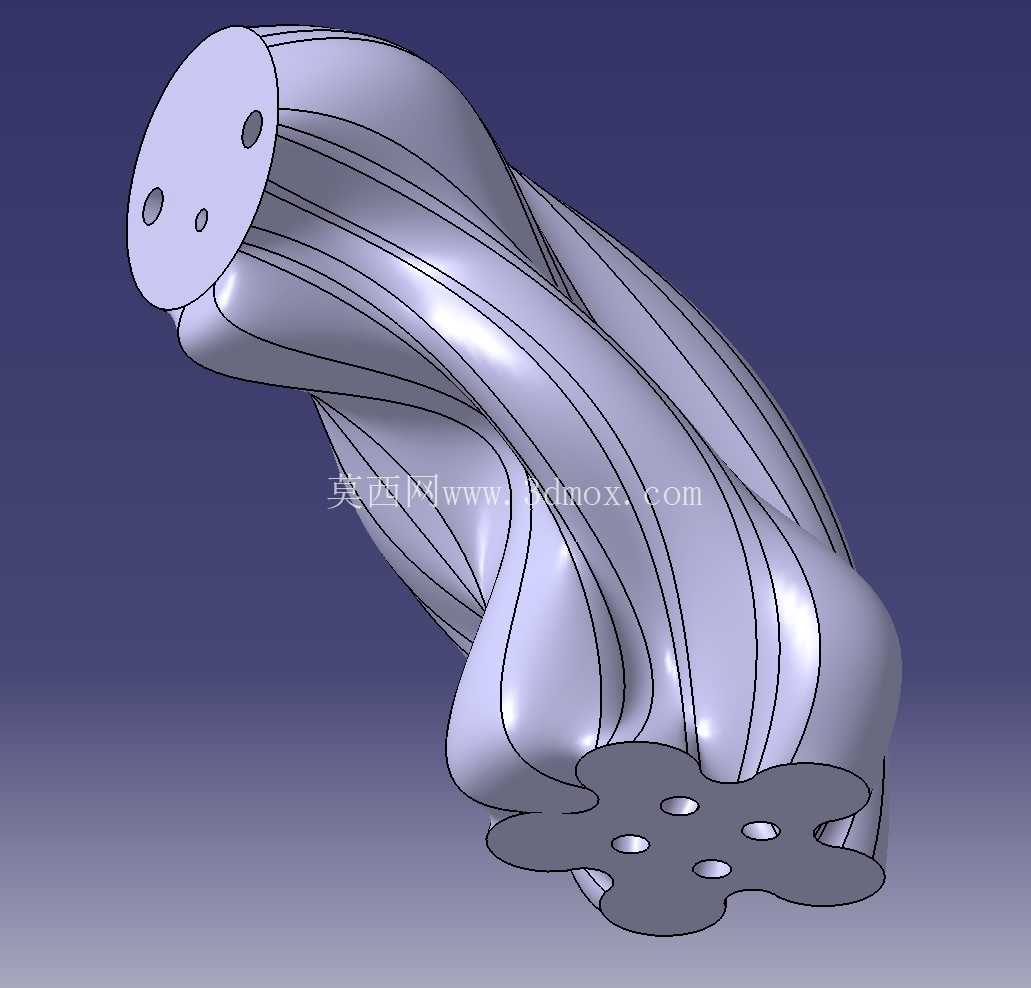

　　安装边界方面，整个构件的入口法兰和出口法兰采用非同轴的错位布局，入口端的法兰面为圆形平面，出口端的法兰面为花型多瓣结构，六个安装孔均匀分布在瓣状结构上，安装时不需要额外调整管路的旋转角度，只要对准孔位穿入螺栓即可完成固定，法兰密封面的粗糙度要求控制在Ra1.6以内，配合常规的非金属垫片就能满足中低压工况下的密封要求，不需要使用特制的金属密封环，降低配套配件的采购成本。实际工况适配中，这种结构的交换构件可以兼容水基介质、低粘度油品等多种牛顿流体的输送交换需求，流道内部没有额外的换热翅片或是阻流构件，整体通流截面保持连续变化，不会出现局部截面突变造成的流速骤升，对流体中的剪切敏感型介质也比较友好，不会因为局部剪切力过大破坏介质的分子结构，适合用在精细化工、实验室流体回路、小型温控水循环系统这类对流体流动稳定性要求较高的场景里。

　　在建模过程中，整个曲面采用连续曲率的放样生成方式，所有曲面之间的连接都做到G2连续，不仅保证了后续数控加工时的走刀顺滑性，也避免了3D打印成型时出现的层间应力集中问题，不管是采用金属3D打印直接成型，还是拆分模具进行注塑浇筑，这个结构的拔模角度和壁厚均匀性都能满足工艺要求，整体壁厚保持均匀一致，不会出现局部壁厚过厚造成的缩孔缺陷，也不会因为壁厚过薄导致结构强度不足，在额定工作压力下的形变位移量控制在密封允许的范围内，不会因为压力波动造成密封面泄漏。
