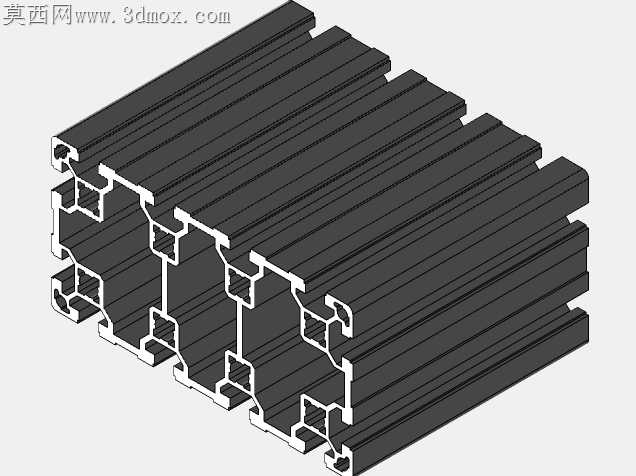

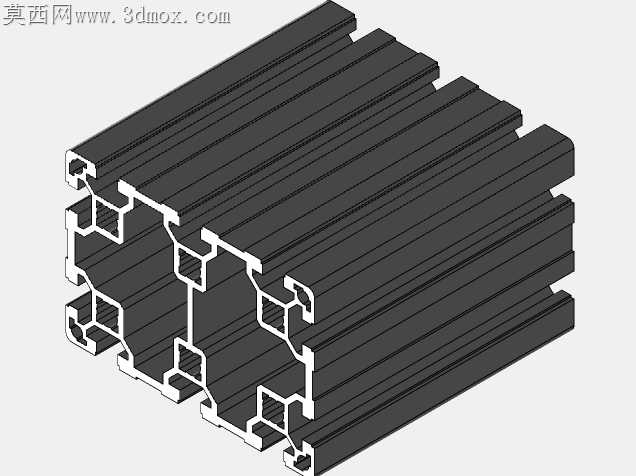

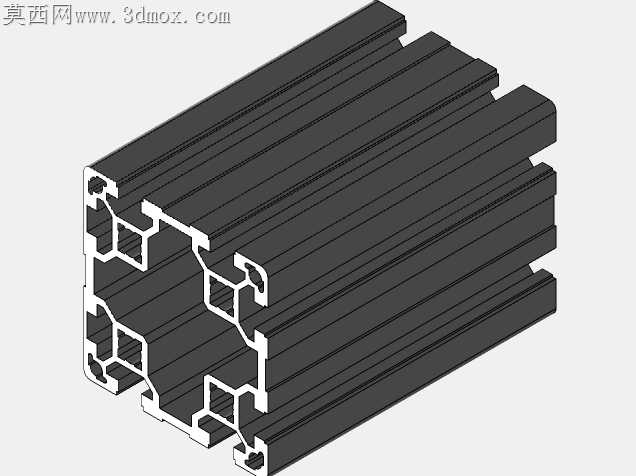

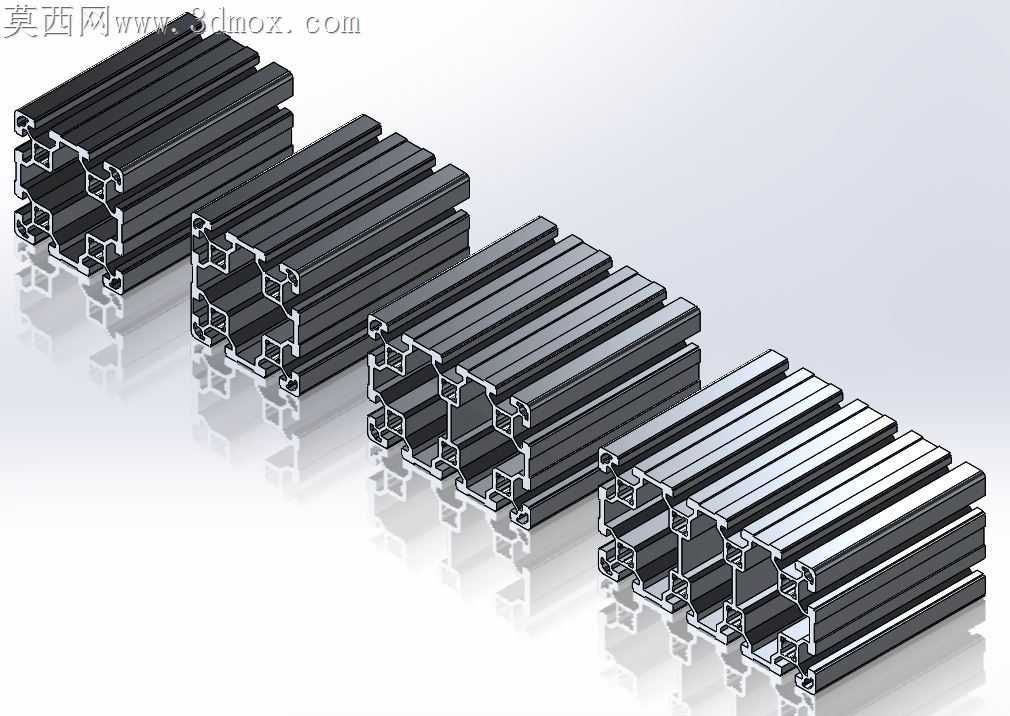

80规格T型槽挤压铝型材结构设计

常规铝挤压型材开模时最容易忽略的就是T型槽口的冷缩变形量，6063铝合金从480℃挤压出口温度降到室温的过程中，槽口两侧的壁厚差会带来不均匀收缩，很多量产型材拿到手才发现槽口宽度窄了0.2-0.3mm，标准T型螺栓卡不进去，只能挨个铣削扩槽，平白增加二次加工成本。这套80规格的T型槽铝挤压型材在截面设计阶段就提前做了补偿，槽口位置预留了0.25mm的反变形量，挤压成型冷却后刚好卡在标准公差带内，不用后续修整就能直接装配紧固件。

型材的内腔加强筋排布没有照搬通用80型材的等距布局，靠近焊接连接端的位置特意把筋条间距缩小了12mm，筋厚增加0.8mm，因为铝型材和连接件焊接时，热影响区会让周边材料强度下降30%左右，加密的筋条刚好能抵消热变形带来的刚度损失，焊后框架的平面度能控制在0.1mm/米以内，不会出现焊完槽口歪扭、螺栓滑不畅的问题。

槽道内部的圆角也做了针对性调整，没有用行业通用的R0.5小圆角，而是改成R1.2的大圆角，一方面挤压时金属流动更顺畅，模具的磨损速度能降低40%，同一套模具的量产寿命从常规的60吨提升到90吨以上，另一方面T型螺栓滑入槽道时不会被锐角刮擦表面的阳极氧化层，装配时螺栓头能顺着圆角顺滑卡入定位，不会出现卡滞、偏斜的情况。

型材的外表面做了0.3mm的平面余量预留，不管是做拉丝阳极氧化还是喷塑处理，都不会因为表面处理层的厚度影响拼接时的贴合度，多根型材拼接组装大框架时，拼接缝能控制在0.1mm以内，不会出现高低差。配套的库零件里已经把不同长度的型材端面连接孔位做了预设，不用重新绘制孔位草图，直接调用就能生成对应的加工代码，焊接用的定位凸台也和型材端面的凹槽做了公差匹配，凸台比凹槽小0.1mm，装配时能快速定位，焊后不会出现错位偏移。

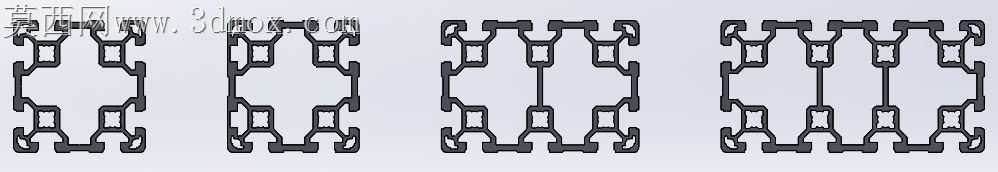

很多人做铝型材设计只关注截面的外形尺寸，忽略挤压过程中的金属流速差，这套型材的截面壁厚差控制在2:1以内，挤压时各个位置的金属流出速度差不超过5%，不会出现型材扭拧、波浪变形的缺陷，校直工序的压力能调低15%，避免校直时把槽口压变形。型材的四个外角做了R2的倒圆角，没有用尖锐直角，搬运装配时不会划伤操作人员，也不会因为磕碰出现掉渣、凹坑的问题，外观一致性更好。
