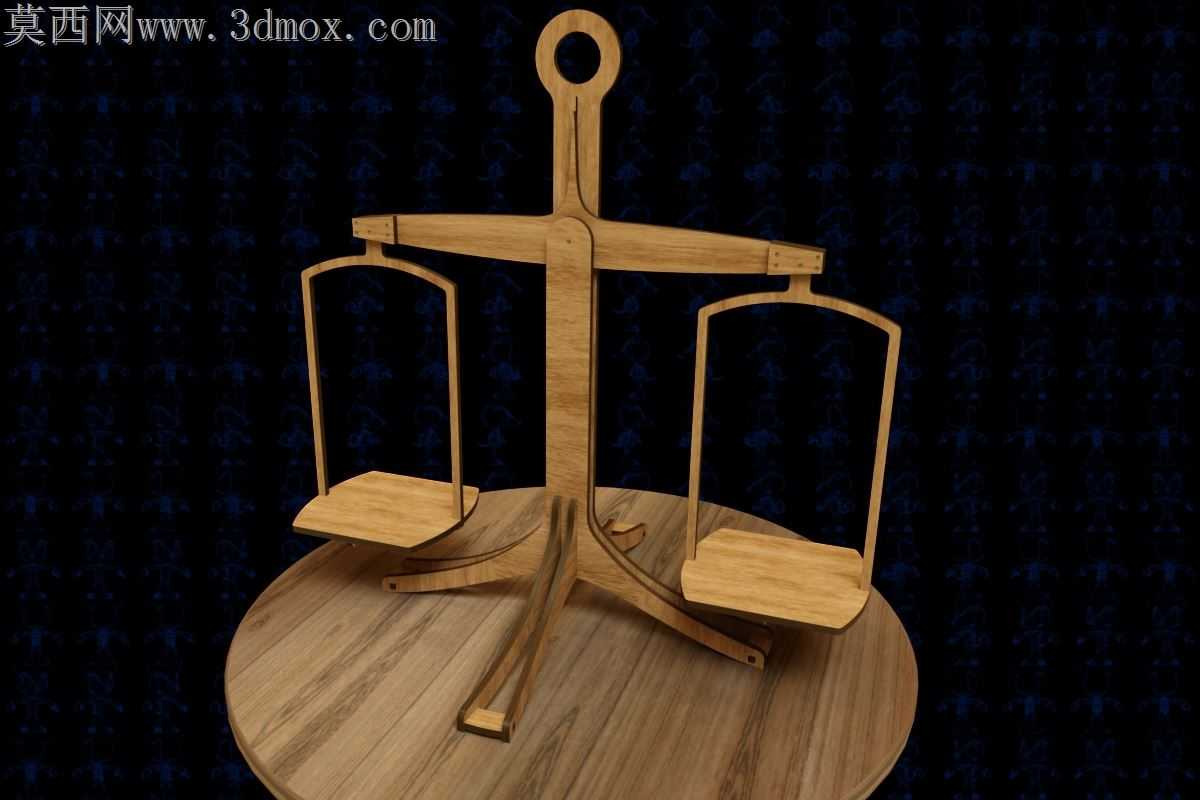

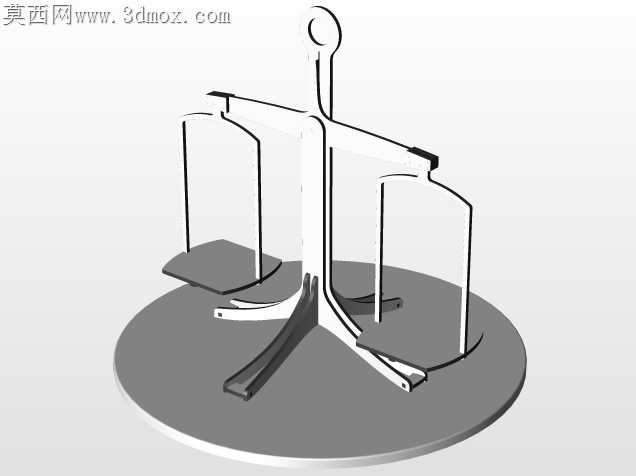

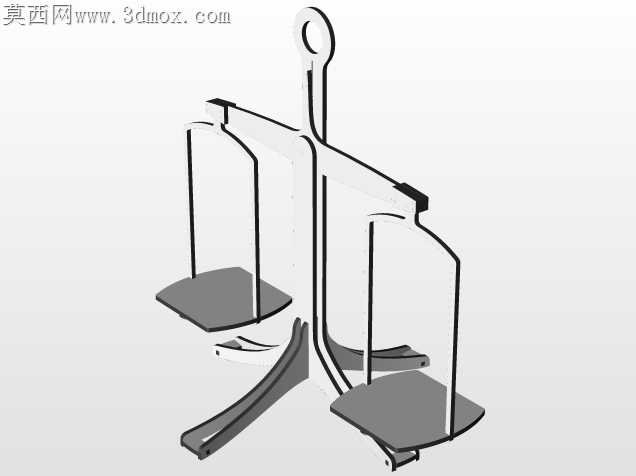

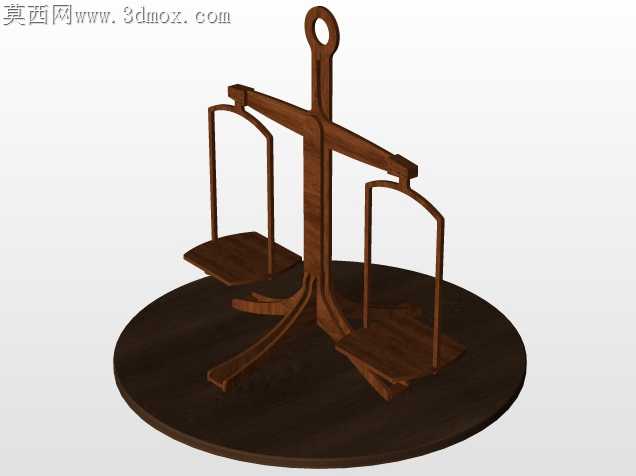

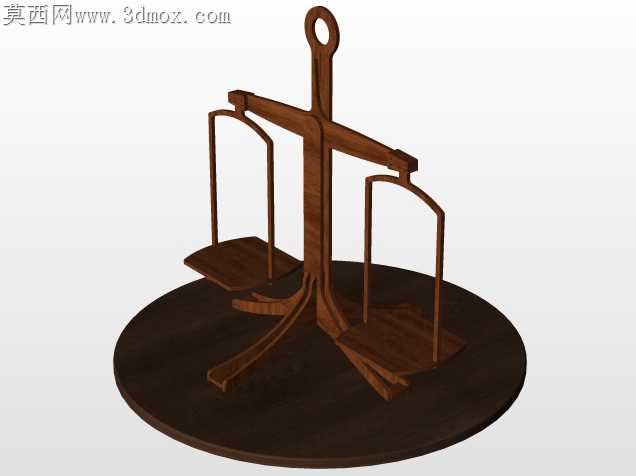

木质激光切割拼装等臂天平结构设计

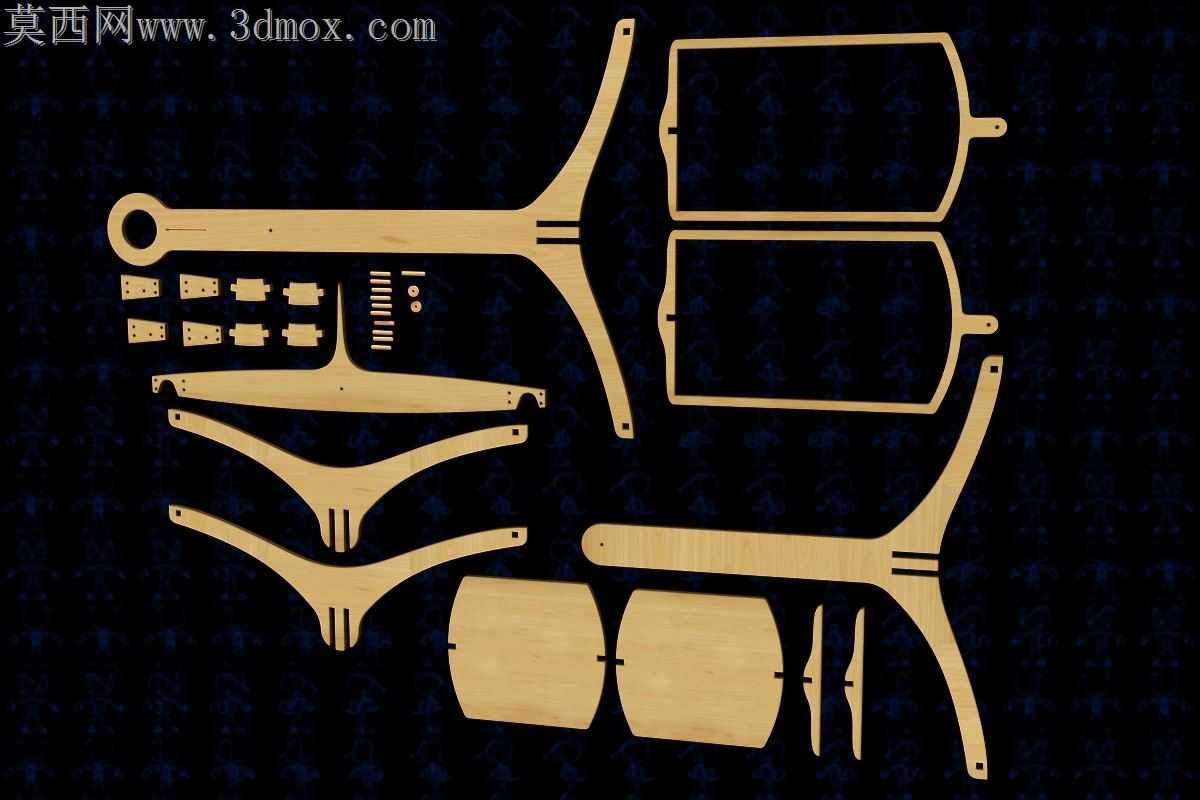

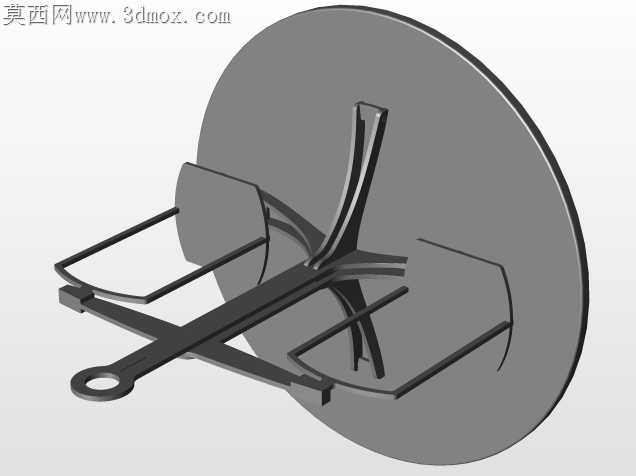

薄板激光切割加工最容易出现的公差累积问题，在这类拼装式天平结构上体现得格外明显，但凡横梁挂耳的卡槽宽度偏差超过0.1mm，或者吊盘挂绳的定位孔同轴度不足，最终成品就会出现空载倾斜、称重偏移的问题，完全失去天平的核心功能。这套结构在设计时特意把所有插接配合的卡槽公差控制在负0.05mm区间，既不会因为过盈量太大导致拼装时木板劈裂，也不会因为间隙过大出现横梁晃荡、定位失准的情况。底座的三足支撑结构没有采用常见的中心单柱插接方案，而是把三个支脚的插接槽分散在底座圆盘的不同径向位置，每个支脚的插接深度都做了统一限位，哪怕是3mm厚度的椴木层板切割加工，也能靠多槽位的配合抵消板材轻微翘曲带来的放置不稳问题。横梁部分的中心支点没有额外加装金属转轴，完全靠木质结构的圆弧接触面实现低摩擦转动，支点位置的凸起圆弧做了0.3mm的圆角过渡，既减少了转动时的摩擦阻力，也避免了锐角接触容易出现的磨损掉屑问题，长期使用也不会因为支点磨损失去平衡精度。两侧吊盘的挂接结构特意做了等长的挂臂定位，每个挂点的孔位到横梁中心的距离误差控制在0.08mm以内，挂臂和吊盘的连接采用嵌入式卡接，不需要额外粘接就能固定，拼装完成后两侧的力臂长度完全一致，空载时能快速回到水平平衡状态。考虑到激光切割的板材厚度存在出厂公差，所有卡槽的设计都预留了轻微的适配余量，不需要后期打磨就能顺利拼装，边缘的激光烧蚀痕迹也不会影响配合精度。整套结构没有用到额外的五金连接件，全部靠板材之间的卡接限位实现整体固定，拼装完成后结构稳固，横梁转动顺滑，既可以作为机械结构实训的拼装案例，也能作为科普教学的演示教具，直观展示等臂杠杆的平衡原理，也能让加工者直观理解薄板切割类拼装结构的公差配合逻辑，掌握插接结构的设计要点，避开常见的公差累积、配合过松或过紧的设计误区。
