莱洛三角方形路径步行机械装置

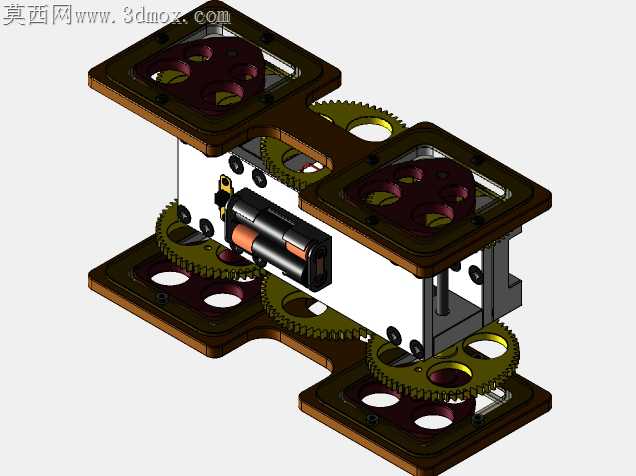

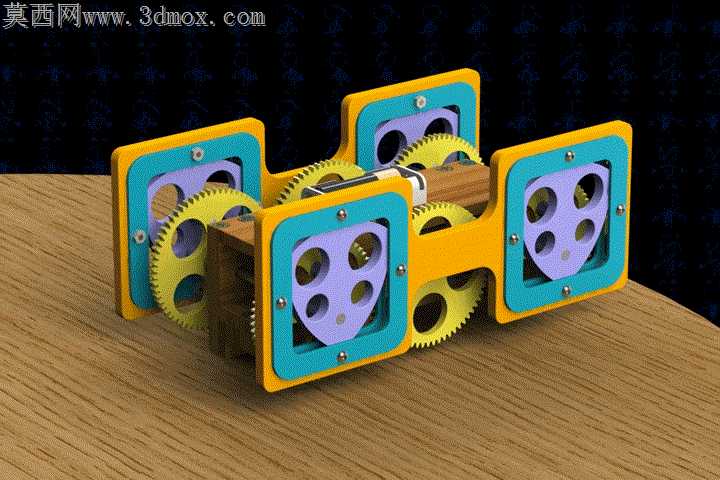

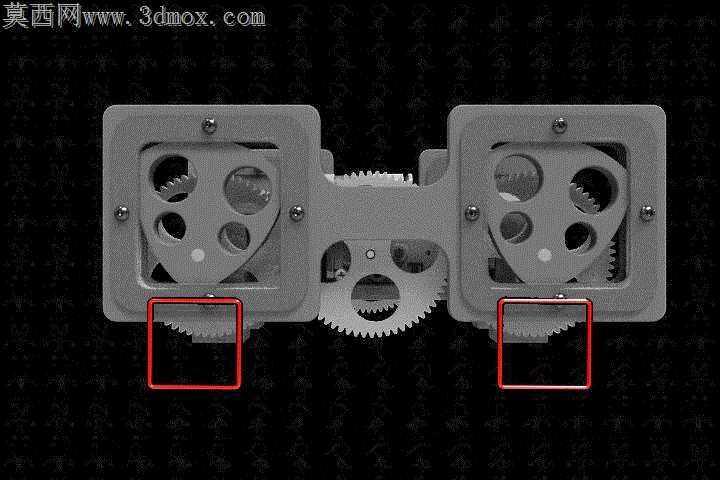

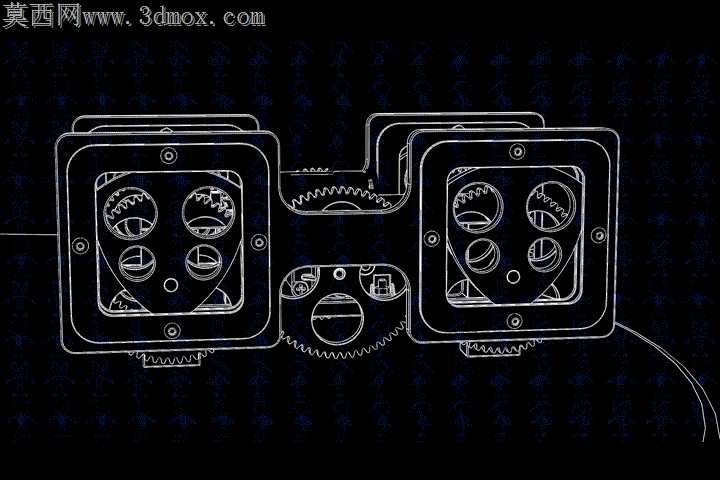

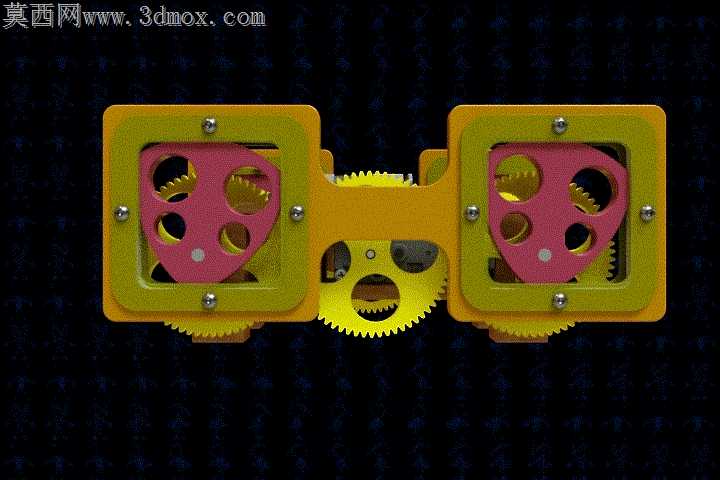

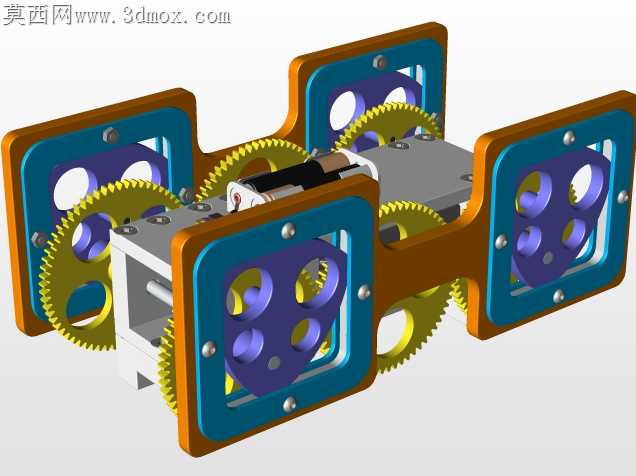

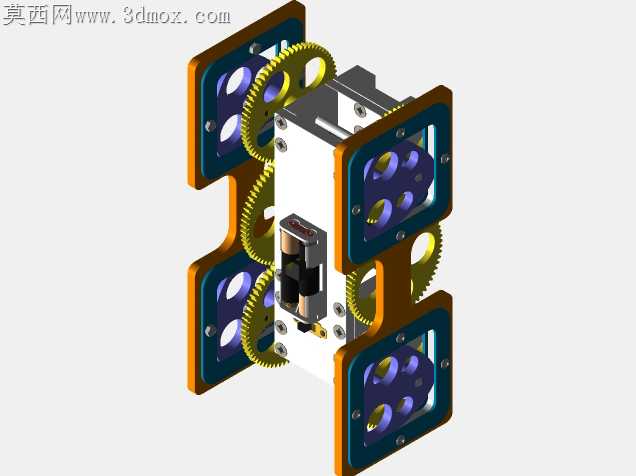

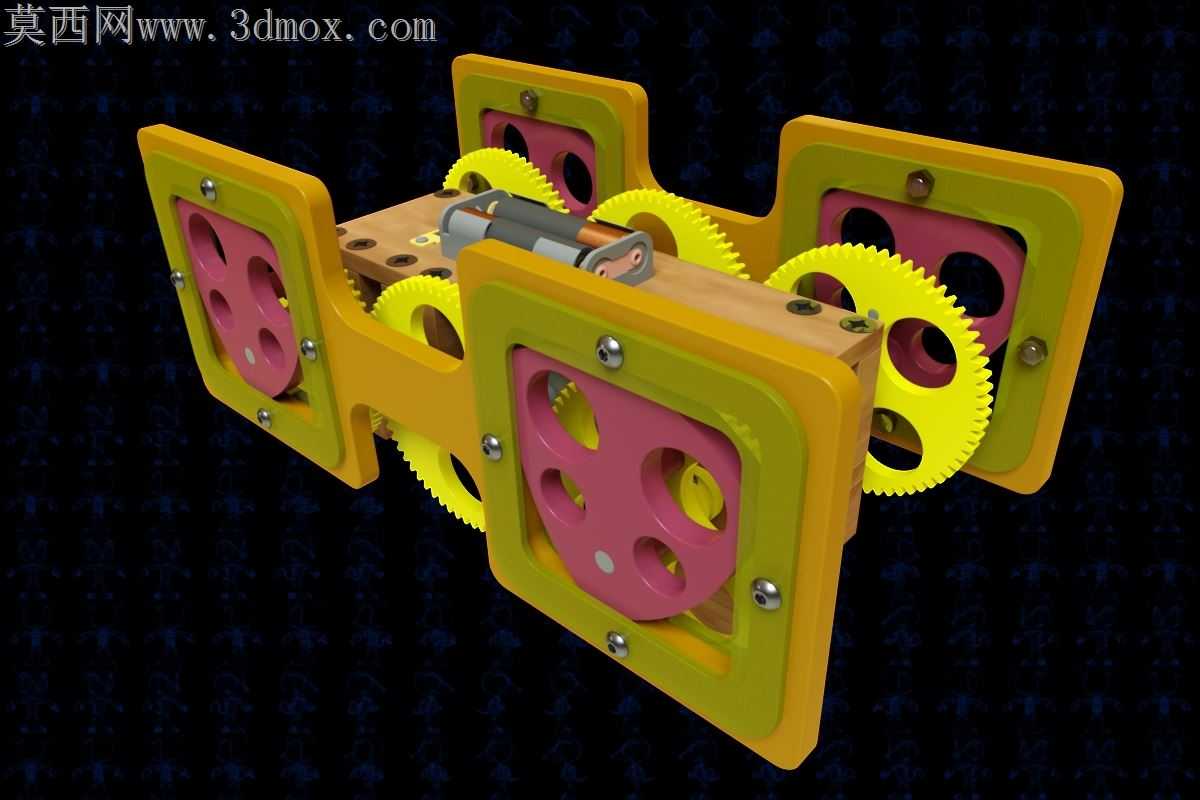

木制步行机构的加工过程中，板材层间的纤维方向错位很容易让框架安装孔出现偏斜，这套步行装置的侧板采用双层叠合结构，彩色饰板与木质基板的孔位同轴度公差需要控制在0.1mm以内，否则齿轮轴穿入后会出现卡滞，直接让莱洛三角生成的方形行进路径出现偏移。齿轮啮合的侧隙预留是这类步行机构最容易出问题的环节，3D打印的齿轮齿面粗糙度较高，若按照金属齿轮的标准预留侧隙，转动时会出现明显的顿挫，甚至在换向瞬间卡停，这套机构里的传动齿轮特意将齿厚减薄0.15mm，既保证传动过程无回差，又能适配打印件的表面误差，不会出现齿面咬死的情况。中间的木质承梁并非规则矩形截面，实际加工时需要根据两侧框架的安装位做微量的倒角修配，因为木板裁切后的边缘存在微小的塌角，若直接按照理论尺寸装配，框架与承梁的贴合面会出现缝隙，螺丝锁紧后框架会产生内应力，长时间运行后侧板容易出现开裂。莱洛三角轮的安装相位是整个机构的核心，四个三角轮的相位差必须严格保持90度，差一个齿的角度就会让行进轨迹变成不规则的多边形，甚至出现原地打转的情况，装配时需要以中间传动轴的平位为基准，逐个校准三角轮的安装角度，不能依靠齿轮的啮合位置自然对位。电池架的安装位特意留了0.2mm的间隙，因为普通AAA电池的外径存在公差，过紧的安装位会让电池更换变得困难，过松则会在机构行进时出现电池晃动，导致供电接触不良。侧板上的镂空孔并非单纯为了减重，孔位的边缘刚好作为齿轮啮合间隙的观察窗，调试时不用拆解框架就能看到齿面的啮合状态，快速判断是否存在卡滞点。木质构件的螺丝孔都做了沉头处理，避免螺丝头突出刮碰到转动的齿轮，沉头孔的深度刚好与螺丝头厚度匹配，不会因为沉头过深降低板材的连接强度。这套机构没有采用额外的轴承部件，齿轮轴直接穿入板材的孔位，所以孔壁的光滑度直接影响传动阻力，加工时需要对孔位做轻微的倒角抛光，去除裁切产生的毛边，让轴转动时的阻力降到最低，仅靠普通电池供电就能让机构平稳走完方形路径。
