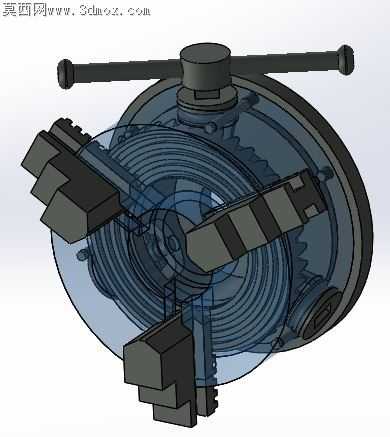

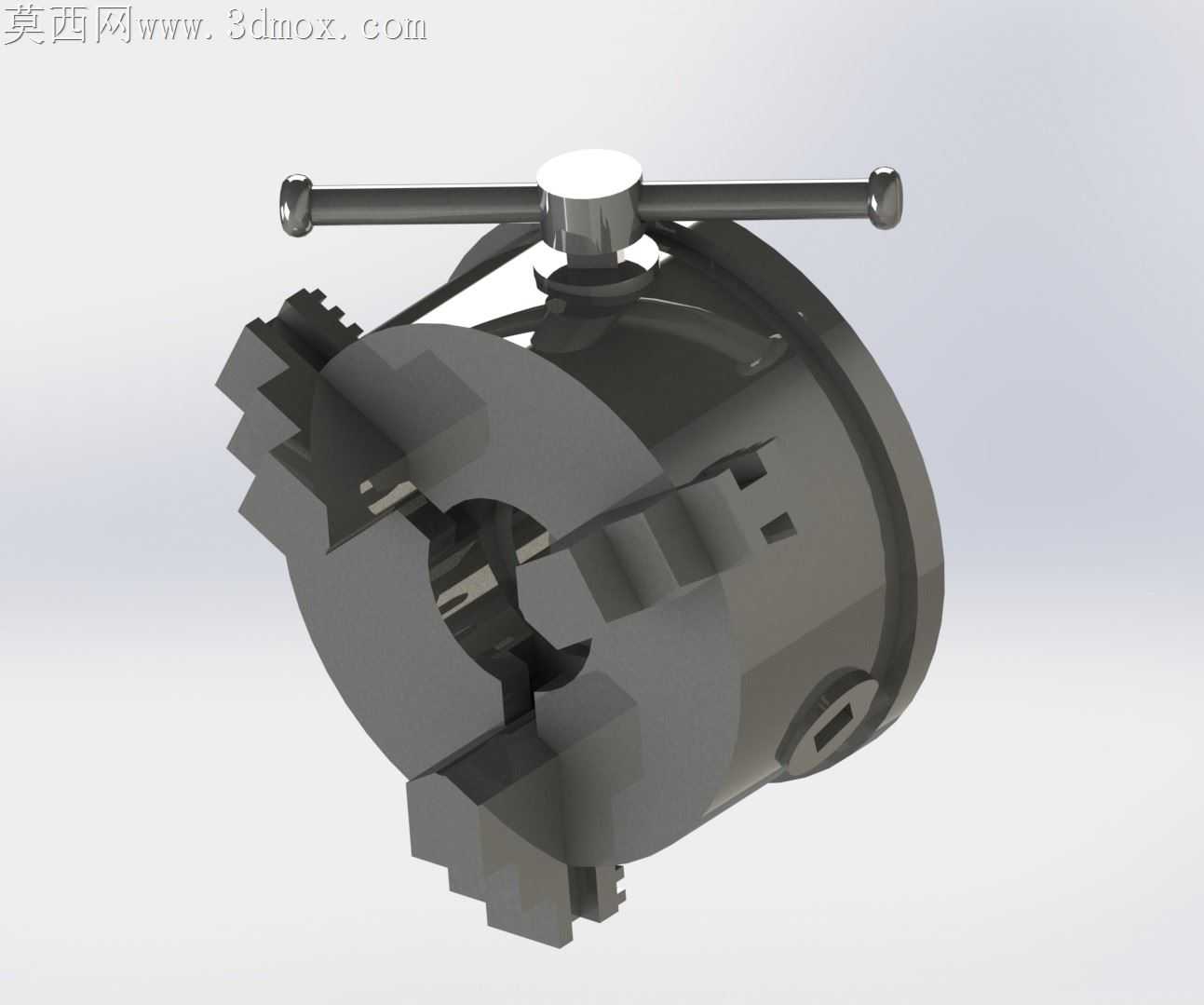

三爪自定心车床卡盘精密结构设计

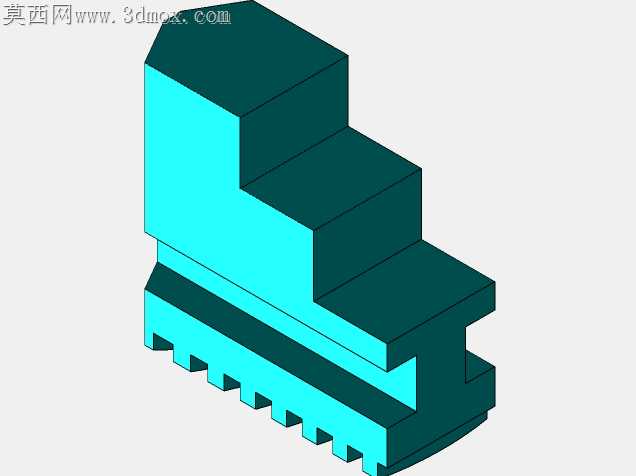

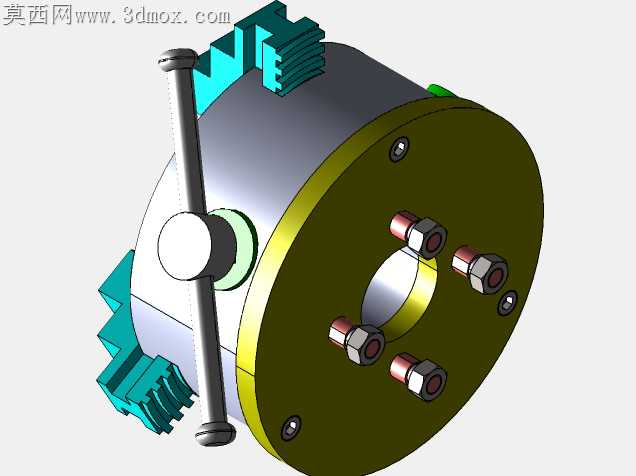

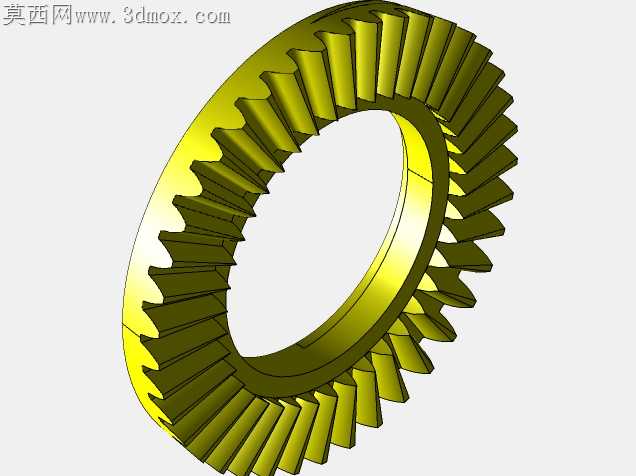

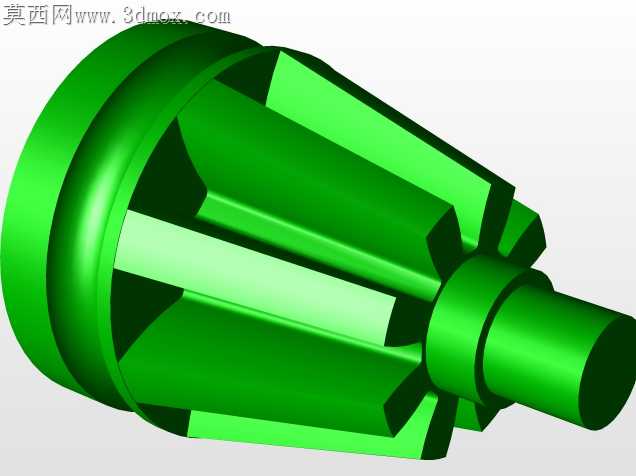

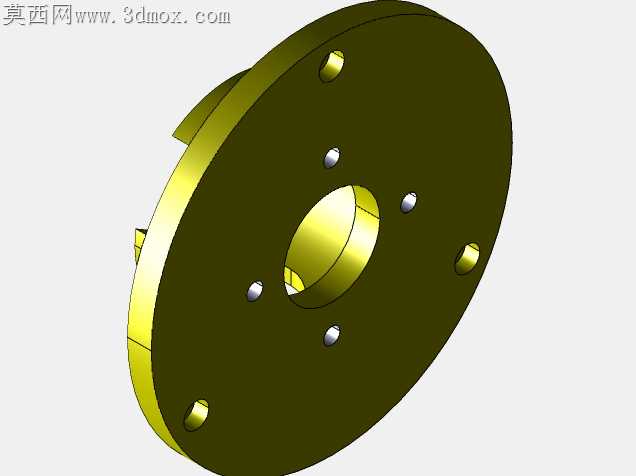

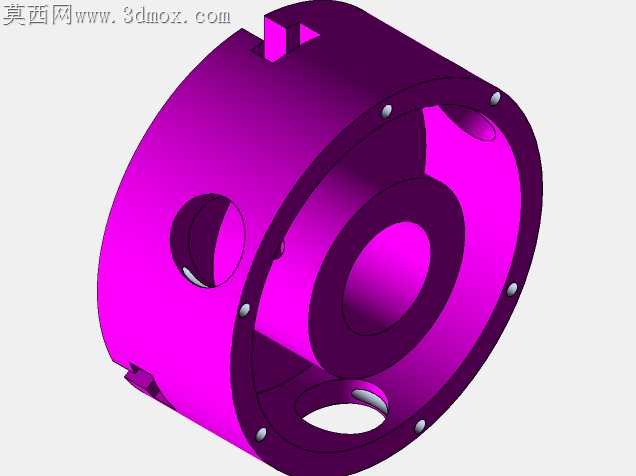

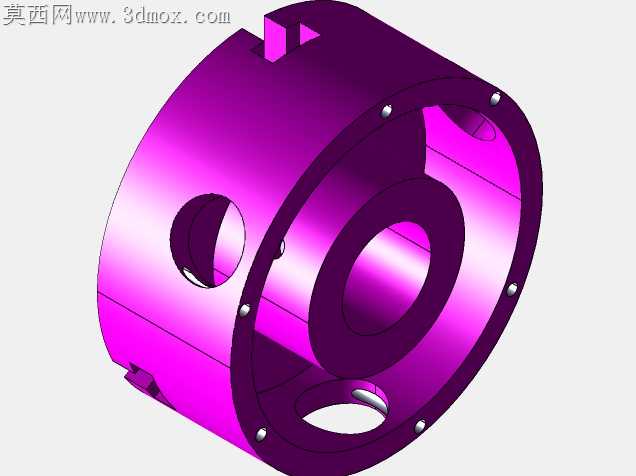

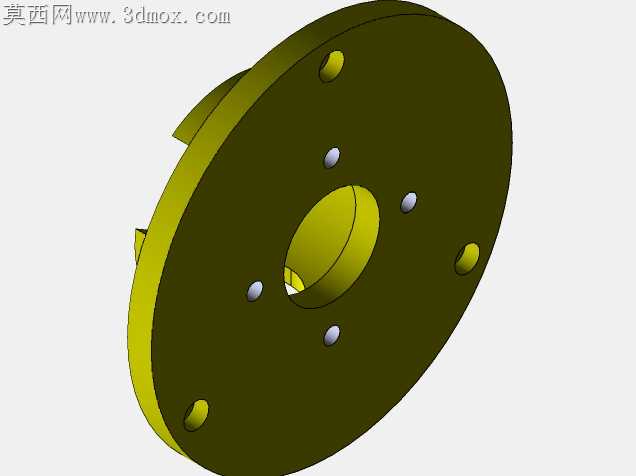

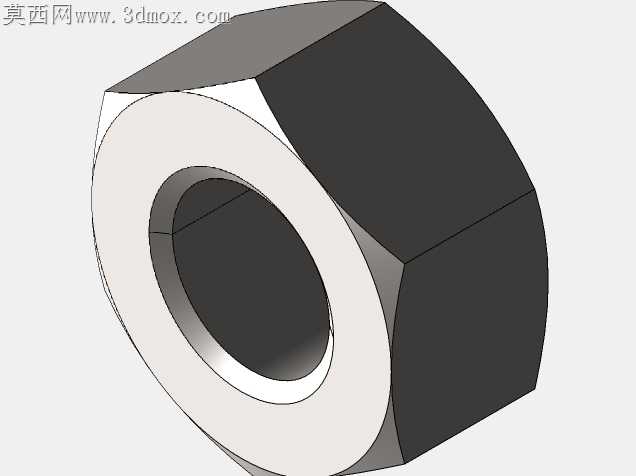

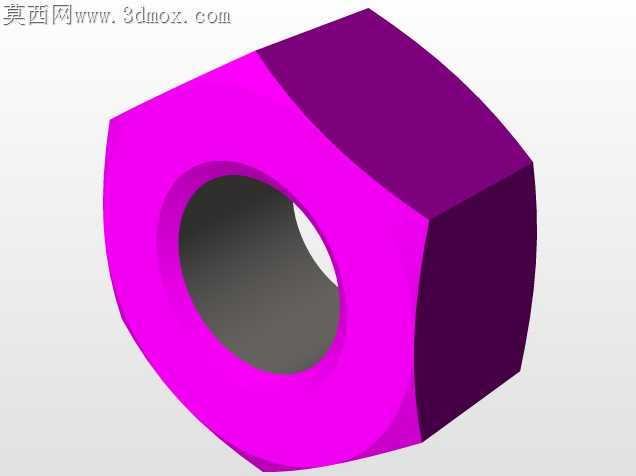

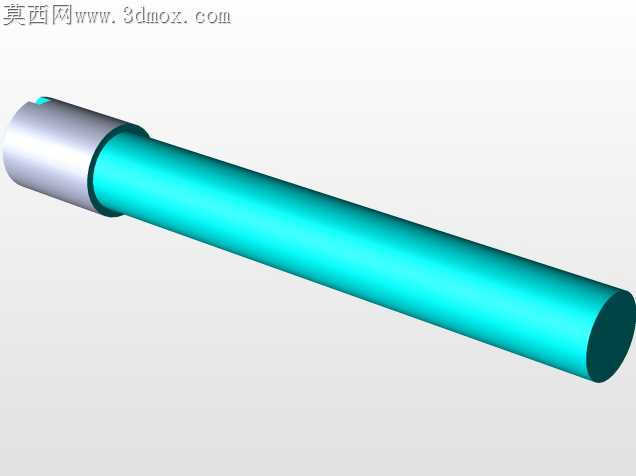

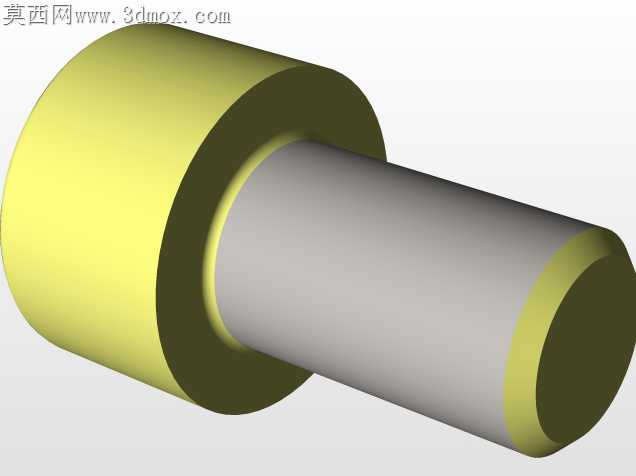

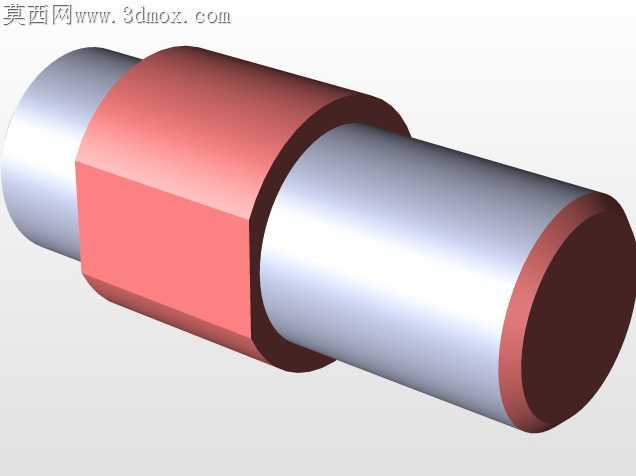

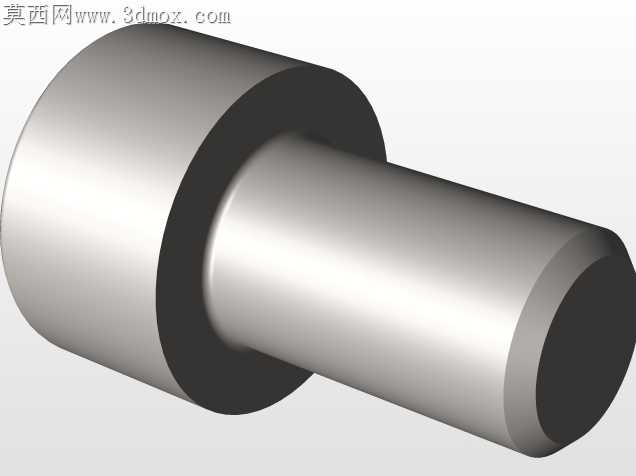

车间里老车床的卡盘用久了常出现卡爪行程不足、定心偏移超差的问题，拆检旧件时能看到盘丝螺纹磨损不均，锁紧时扳手受力偏斜，薄壁件装夹变形量超0.02mm的情况屡见不鲜。这套卡盘结构在盘体与卡爪的配合滑槽上做了适配调整，滑槽侧面预留了0.012mm的研磨余量，装配时不用反复刮研就能保证三个卡爪的同步行程差控制在0.008mm以内，比常规卡盘的装夹重复精度提升近四成。顶部的扳手插孔做了沉台强化处理，插入口的淬火层深度延伸至12mm，频繁锁紧拆卸也不会出现插孔边缘崩裂、扳手打滑的问题，之前遇到过操作工用加力杆拧动扳手导致插孔开裂的故障，这次的结构强化刚好避开了这个薄弱点。卡爪的牙型做了微小的角度修正，夹持棒料时接触面积比标准牙型大27%，硬爪夹持毛坯件时不会出现咬痕过深、拆卸后工件表面压伤难以清理的问题，软爪适配精加工件时，修镗后的夹持面圆度能稳定保持在0.005mm以内，不用每次装夹前都重新修镗软爪。盘体背面的法兰连接止口做了同轴度公差收紧，和车床主轴端盖配合时，端面跳动量能控制在0.006mm以内，不用靠紫铜皮垫调整间隙，装卡盘的辅助时间能缩短近一半。盘丝和小锥齿轮的啮合间隙做了适配调整，锁紧时没有多余的空行程，反向扳动扳手松开卡爪时，卡爪能立刻回退，不会出现卡滞、需要敲击卡爪才能松开工件的情况。之前遇到过卡盘内部进了铁屑导致盘丝卡滞的问题，这次在卡爪滑槽的外侧加了隐形的挡屑台阶，切削时的带状铁屑不会顺着滑槽缝隙钻进盘体内部，日常维护只需要每周清理一次卡爪缝隙的积屑，不用频繁拆开卡盘清洗盘丝螺纹。锁紧扳手的握杆做了滚花防滑处理，手上沾了切削液也不会打滑，T型结构的受力点刚好在中心位置，锁紧时的力矩能均匀传递到三个卡爪上，不会出现单个卡爪受力过大导致工件装夹偏心的问题。
