DIN导轨安装型探测继电器组件结构设计

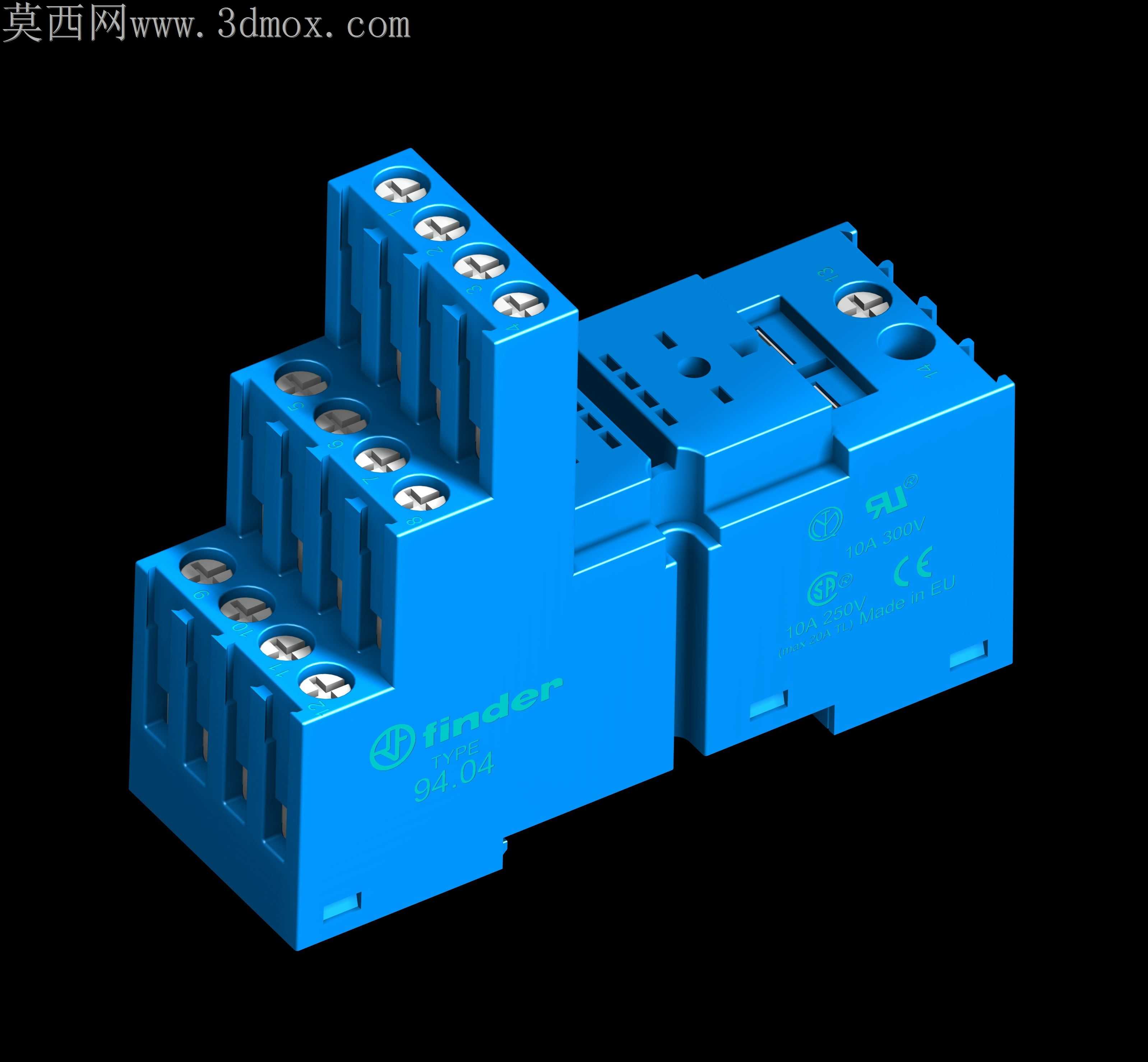

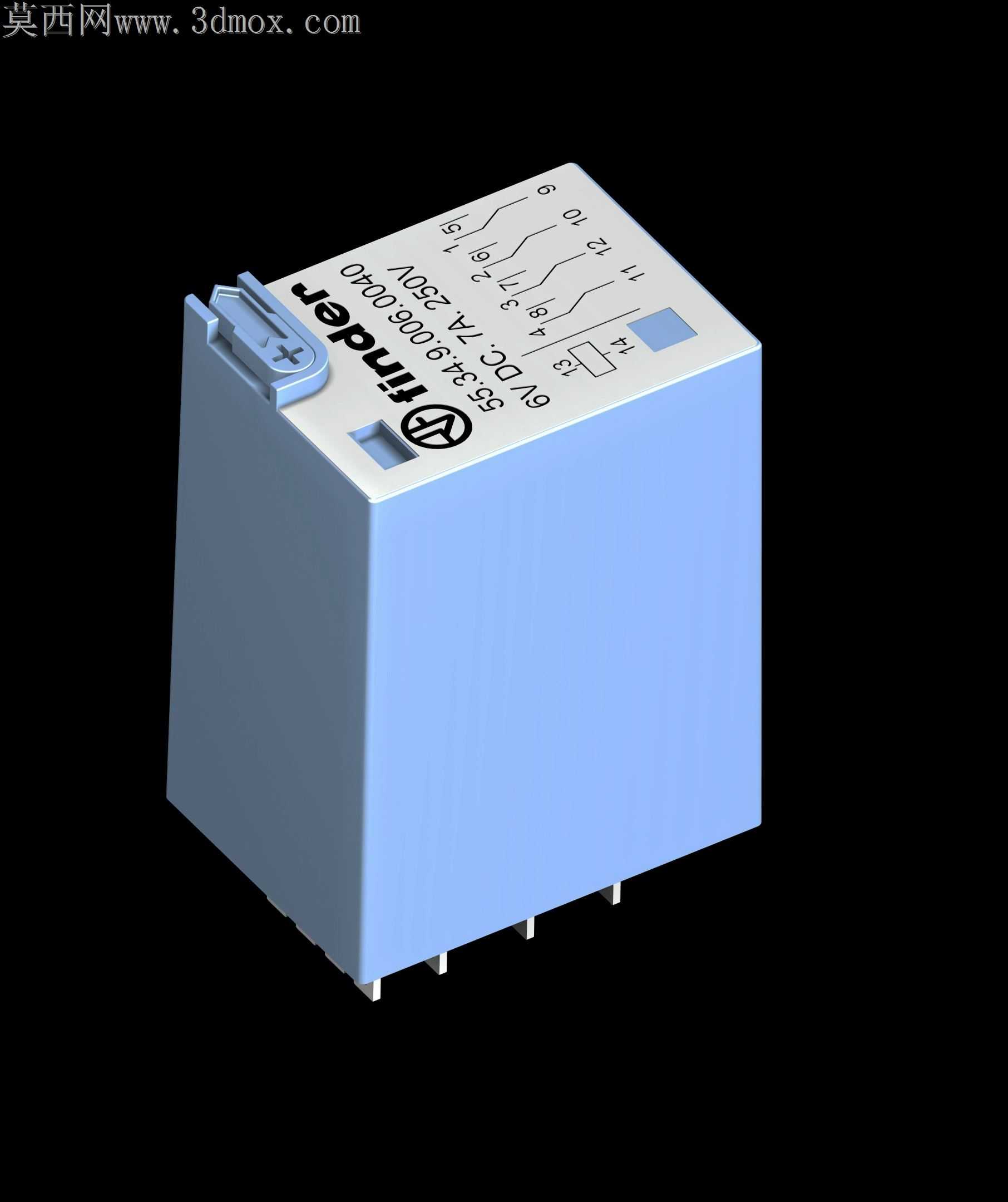

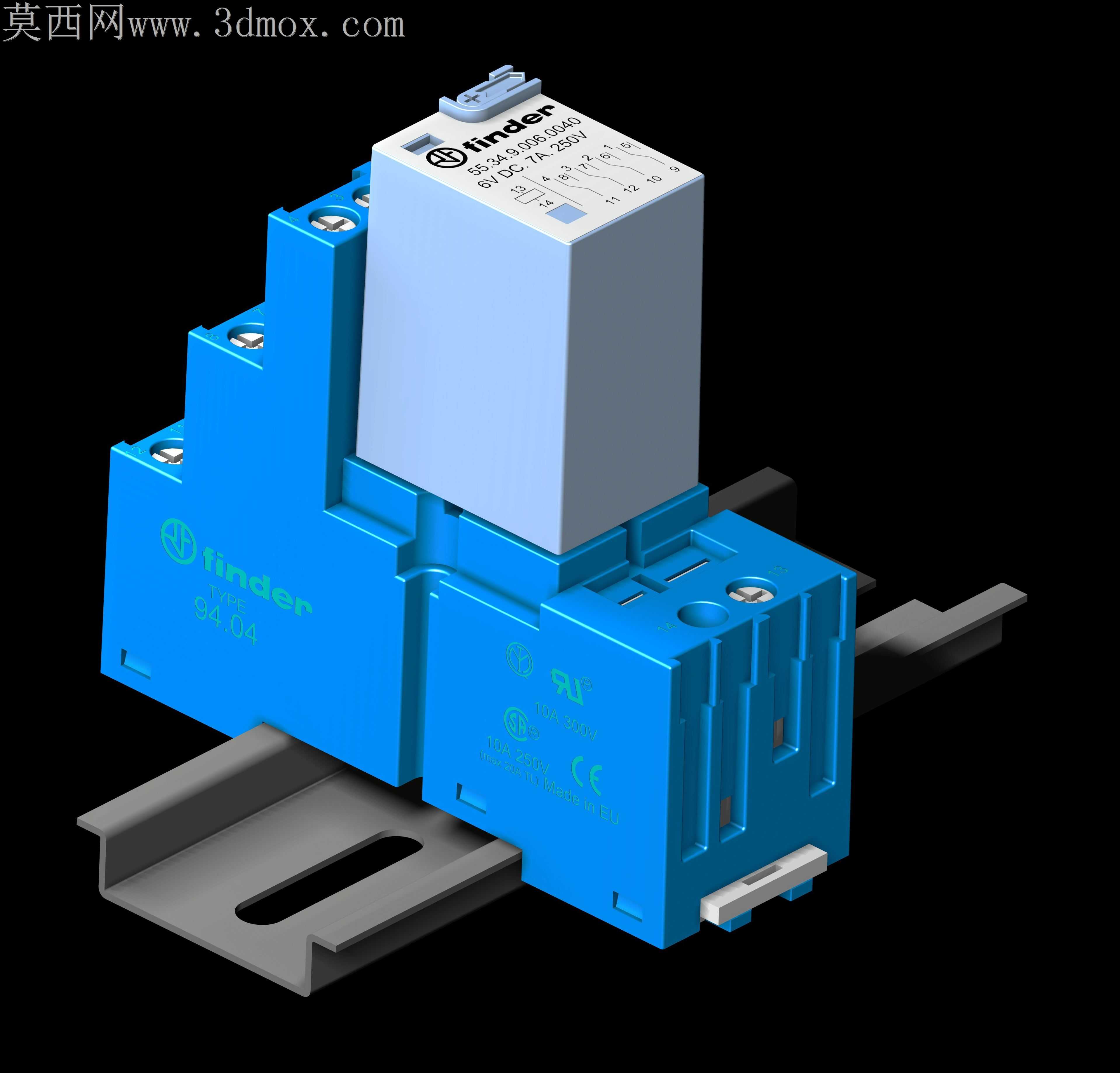

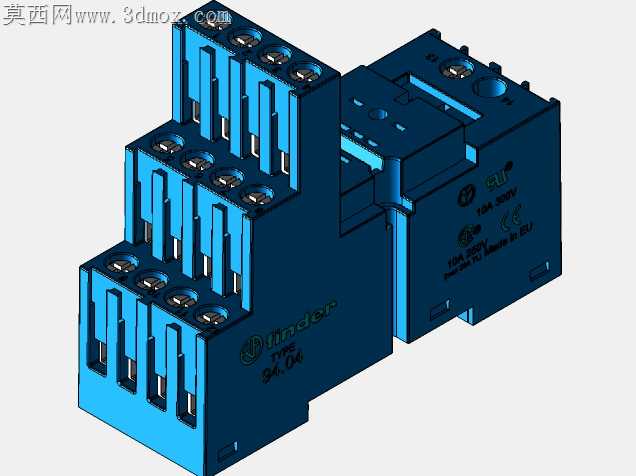

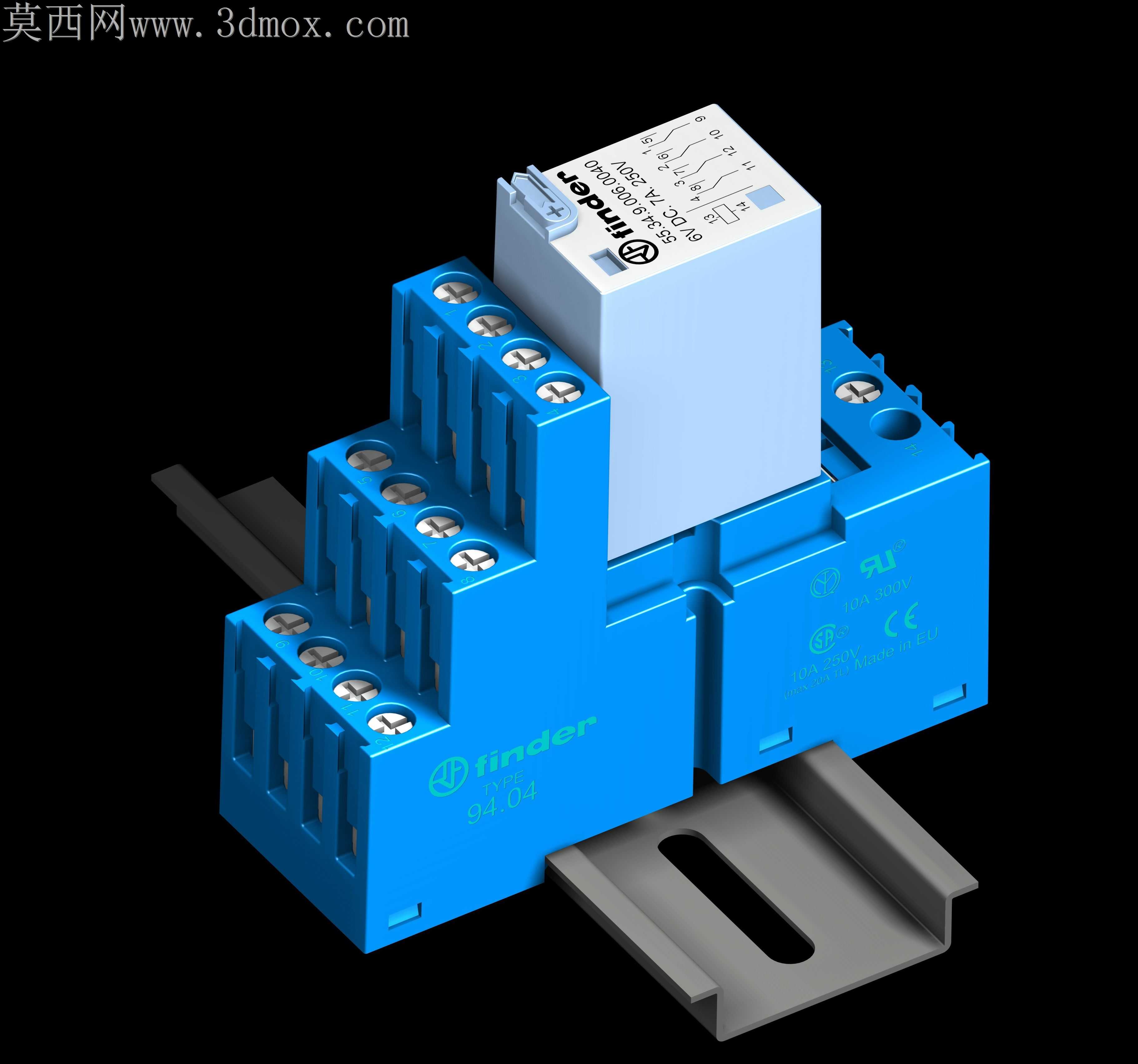

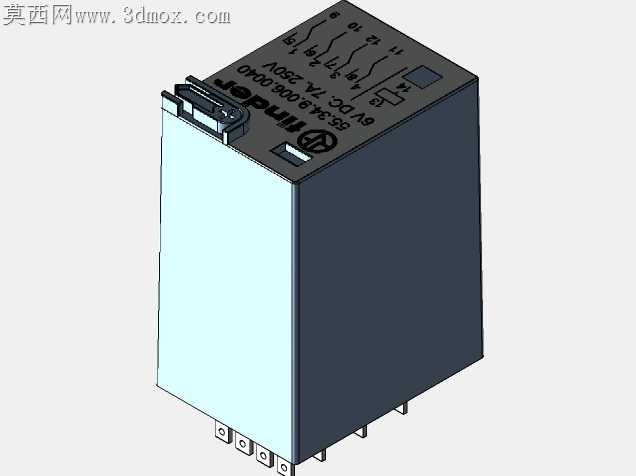

现场电气柜内DIN导轨上的元件排布，最容易出现的隐患就是插接件配合公差失控，要么插接过松受柜体振动松脱，要么插接过紧后期维护拔插时连带底座移位扯动接线。这款探测继电器的底座结构在设计时，特意把导轨卡扣的弹性形变区间做了冗余预留，卡扣根部的薄壁厚度控制在1.2mm，既保证卡入35mm标准导轨时能产生足够的卡紧力，又不会因为反复拆装出现塑性断裂。继电器本体与底座的插接导向槽做了1.5mm的导入倒角，插合过程中不会因为对位偏差顶弯插针，槽壁上的三条微凸筋条刚好把插接配合的公差带控制在0.1mm以内，插合到位后会有清晰的触感反馈，不需要额外观察对位标记就能确认装配到位。底座上的接线端子排做了错落的高度差设计，相邻端子的压线螺丝中心距留足了6mm的操作空间，用普通十字螺丝刀接线时不会蹭到相邻端子造成短路，端子下方的压线框做了防滑齿纹，即使是多股软线压接后也不会因为长期受振出现松脱。继电器本体顶部的测试拨杆做了防滑纹理，拨动手感的阻尼感调校在15N左右，日常运维测试时不会因为误碰触发状态切换，需要操作时又不需要太大力就能拨动。底座侧面预留的组合拼接卡槽，能让多个同型号继电器在导轨上紧密拼接时保持0.2mm的均匀间隙，柜内布线时不会因为元件挤靠在一起影响散热，拼接后的整体平整度误差控制在0.3mm以内，不会出现高低错落导致的标识条安装歪斜。底座背部的导轨接触面做了两条平行的微凸棱，减少与导轨的接触面积，即使导轨表面有轻微的锈迹或涂层不均，也能保证卡扣顺利卡入，不会出现卡滞装不上的情况。继电器外壳的脱模斜度控制在1.5度，既满足注塑生产的脱模要求，又不会让外壳与底座插接后出现明显的配合缝隙，外壳表面的标识区域做了微凹处理，粘贴标识标签后不会因为长期摩擦导致字迹磨损。
