紧凑型工业循环水冷散热装置结构设计

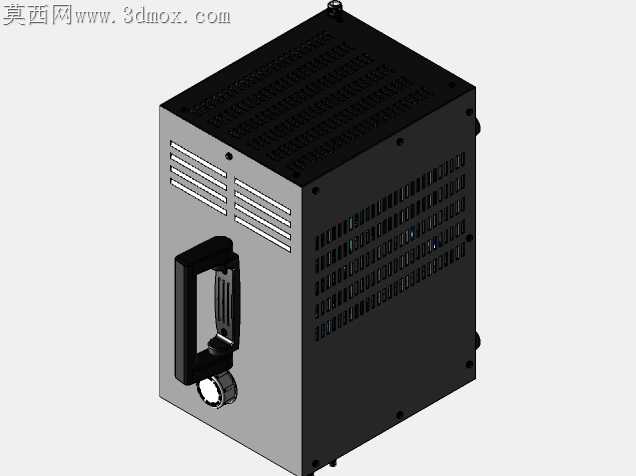

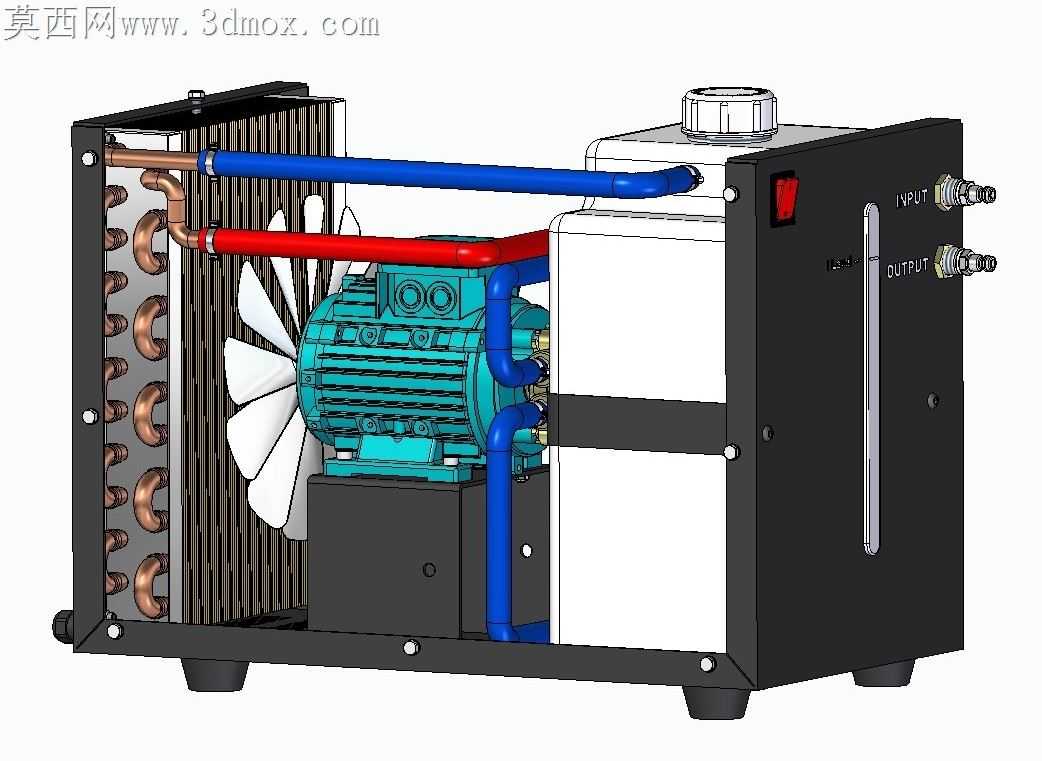

车间现场的小型水冷设备常出现管路干涉、散热片积灰难清理、泵体共振传导的问题，这套水冷装置在结构排布阶段就针对这些现场痛点做了适配调整。铜质换热盘管采用弯管成型后逐段卡入散热鳍片卡槽的装配逻辑，每段盘管的弯折半径预留了0.8mm的装配余量，避免硬弯折导致的管壁形变缩径，影响冷却液循环流量。鳍片与侧边固定支架的连接采用翻边咬合结构，不用额外打螺丝固定，既减少了钻孔产生的金属碎屑残留风险，也能让鳍片与支架的接触热阻更低，换热效率比螺丝锁付的结构高7%左右。

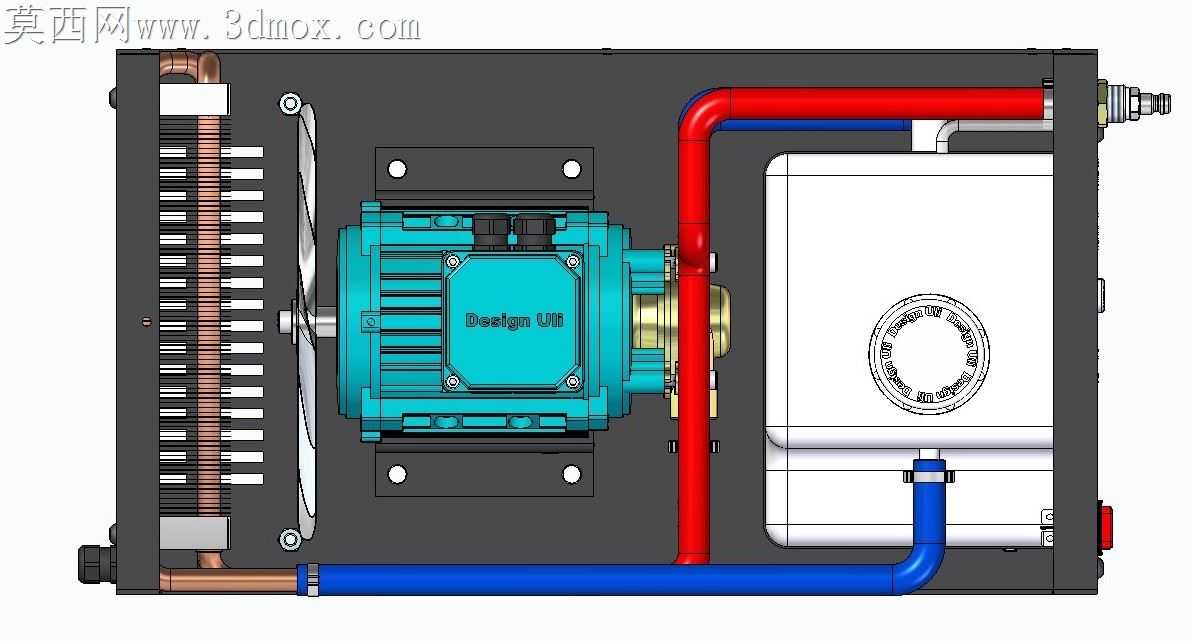

循环泵体与底部安装座之间垫了2mm厚的丁腈橡胶减震垫，泵体的进出水管路采用红蓝双色的耐温PVC软管区分进出水方向，软管的弯曲弧度刻意避开了散热风扇的进风区域，不会阻挡气流穿过鳍片的通道。风扇与侧边支架的固定点做了沉孔设计，螺丝锁付后端面与支架齐平，不会突出刮伤安装维护人员的手部。储液箱与主体框架的连接采用侧插式卡扣加底部定位销的组合，日常清理水箱内部水垢时，不用完全拆解整机管路，拔出侧边卡扣就能取下水箱，维护效率比传统螺栓固定的结构提升不少。

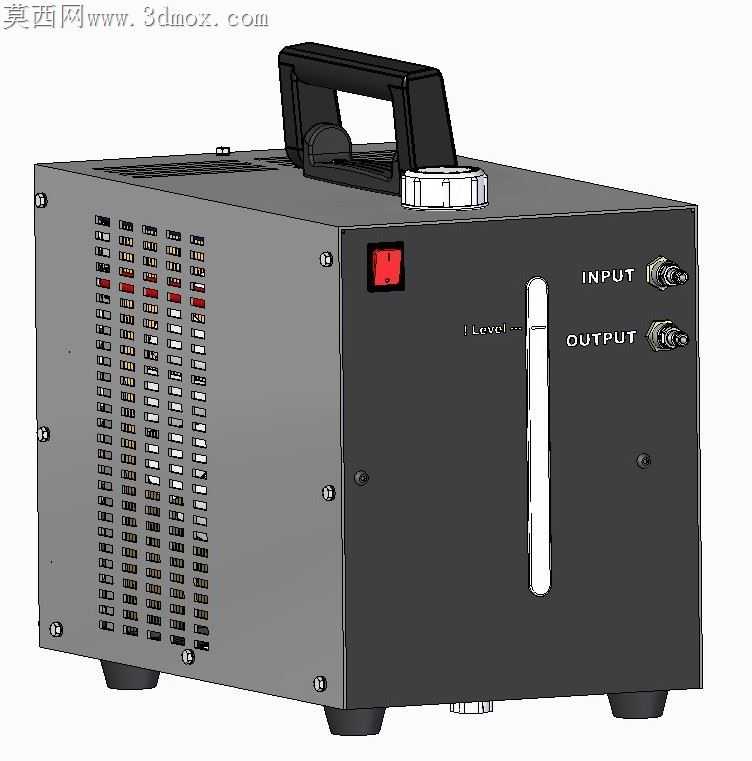

箱体外侧的液位观察窗采用嵌入式安装，密封槽内提前预压了O型硅胶圈，避免长期运行后冷却液从观察窗缝隙渗漏。进出水快插接口布置在箱体右侧的同一竖直面上，接口间距预留了足够的扳手操作空间，外接循环管路时不用歪着身子拧接头。顶部的加水口做了翻边加高处理，加注冷却液时不容易溅出到下方的电气元件上，电源开关布置在接口上方的视线平齐位置，操作人员站在设备正面就能轻松触达，不用侧身探手操作。散热鳍片的间距设置为2.2mm，既保证了足够的换热面积，也不会因为鳍片过密导致车间内的纤维浮尘快速堵塞风道，日常维护只用压缩空气从侧方吹扫就能清理干净积灰，不用拆解风扇组件。泵体周边的管路走向刻意避开了储液箱的拆卸路径，取下水箱时不会拉扯到管路接头，减少了维护过程中管路松脱漏液的隐患。
