搅拌机用L型铰接安装支撑构件

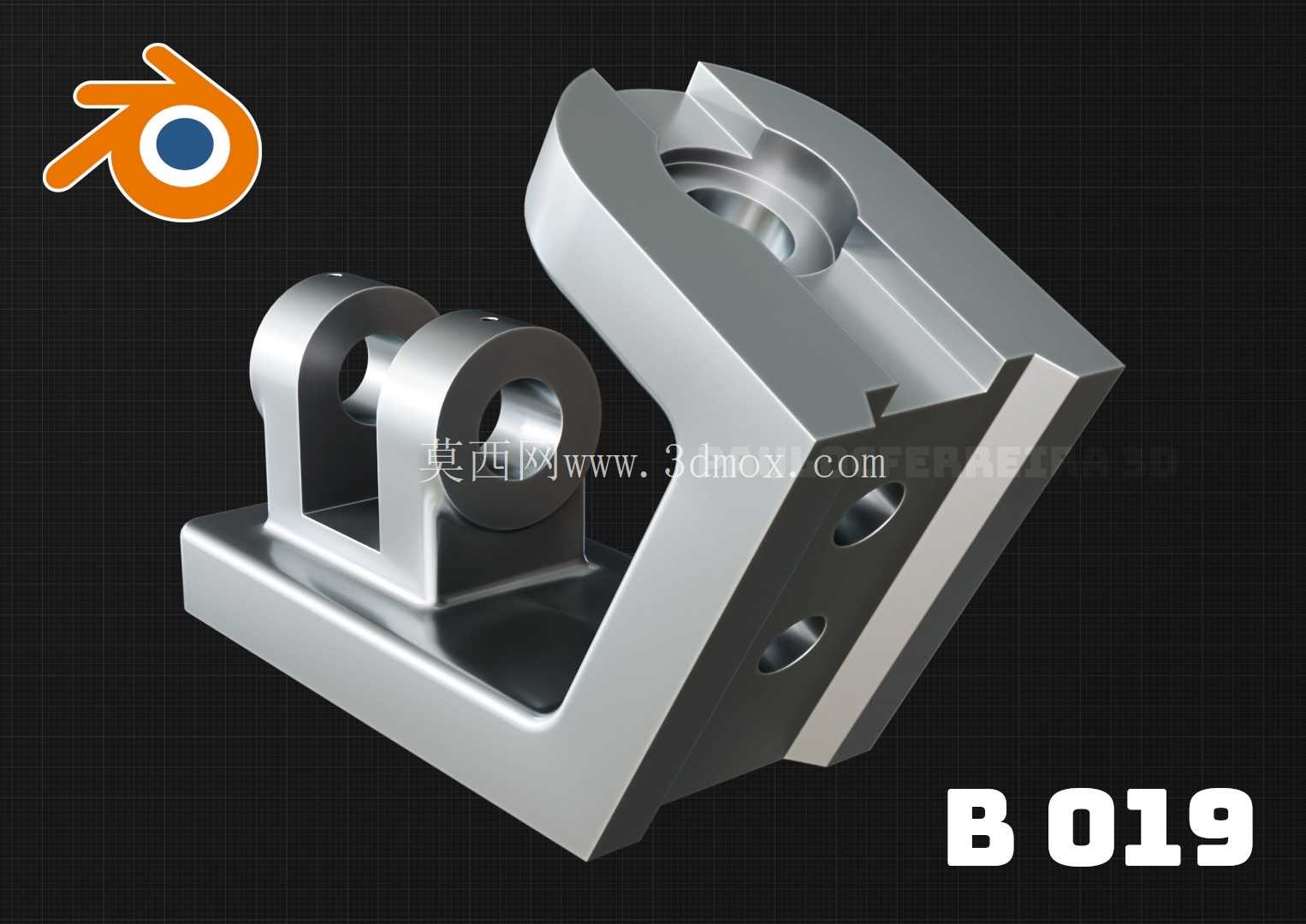

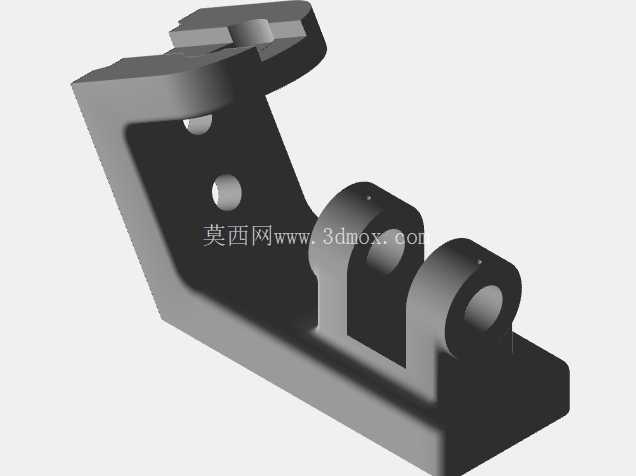

　　该构件为搅拌设备上的核心铰接支撑部件，主要应用于中小型立式搅拌装置的桨叶摇臂连接工位，承担搅拌作业过程中摆动端的载荷传递与运动限位作用，在食品配料搅拌、化工小批量溶剂混合、建筑浆料预混这类需要搅拌臂做小角度往复摆动的工况中，能够稳定抵消搅拌过程中物料阻力带来的径向与轴向复合载荷，避免连接部位出现应力集中导致的变形或断裂。从结构设计逻辑来看，整体采用L型一体化铸造成型的构型，底部为平整的安装基准面，面上预留两个沉头安装孔，可通过内六角螺栓直接固定在搅拌主机的机架安装平面上，安装时需保证基准面与机架贴合度不低于0.05mm，避免安装偏差带来的附加弯矩。

　　竖直支撑臂向上延伸后，顶部设置同轴双铰接耳座，耳座内孔为精加工的销轴配合面，孔位同轴度公差控制在0.02mm以内，可穿装铰接销轴与搅拌臂的连接端配合，实现搅拌臂的定轴摆动功能；支撑臂的侧立面为倾斜加强结构，相比直角竖直臂能够提升30%以上的抗侧向载荷能力，同时在侧立面上预留两个螺纹工艺孔，可用于安装行程检测支架或者限位挡块，适配不同搅拌行程的调整需求。设计过程中优先考虑了铸造工艺的成型可行性，所有转角位置均设置了R3-R5的铸造圆角，避免铸件冷却过程中出现应力开裂，铰接耳座的外圆与内孔预留了2mm的加工余量，可在铸造完成后通过车削、镗削工序达到配合精度要求，安装孔的沉头深度与螺栓头高度匹配，保证螺栓安装后不会突出基准面影响安装稳定性。

　　从安装边界尺寸来看，底部安装面的横向跨距适配常规搅拌机架的40mm标准安装槽距，竖直支撑臂的高度控制在65mm，不会与周边的搅拌桨驱动部件产生运动干涉，铰接耳座的内孔直径为12mm，适配行业内通用的12mm直径铰接销轴，无需额外定制连接件即可完成装配。实际工况使用中，该构件承受的载荷主要来自搅拌臂摆动时物料的反作用力，因此结构设计时在L型转角位置做了加厚处理，壁厚从常规的6mm提升至10mm，能够承受最大1200N的径向载荷而不产生塑性变形，铰接耳座的端面设置了销轴限位卡槽，可安装卡簧防止销轴在作业过程中轴向窜动脱落，侧立面的倾斜角度经过运动仿真校核，当搅拌臂摆动至最大30度摆角时，支撑臂不会与搅拌臂的加强筋产生碰撞，保证运动行程的完整性。

　　该构件的构型同时兼顾了铸造生产的经济性与使用中的可靠性，没有多余的冗余结构，整体重量控制在合理范围内，既不会因为过重增加搅拌臂的运动负载，也不会因为结构过于单薄导致使用寿命不足，在批量生产时可采用砂型铸造工艺一次成型，后续仅需对配合面进行少量机加工即可投入使用，能够有效降低搅拌设备的整机生产成本，同时提升连接部位的维护便捷性，出现磨损时仅需更换该支撑构件即可，无需对整个机架进行维修。
