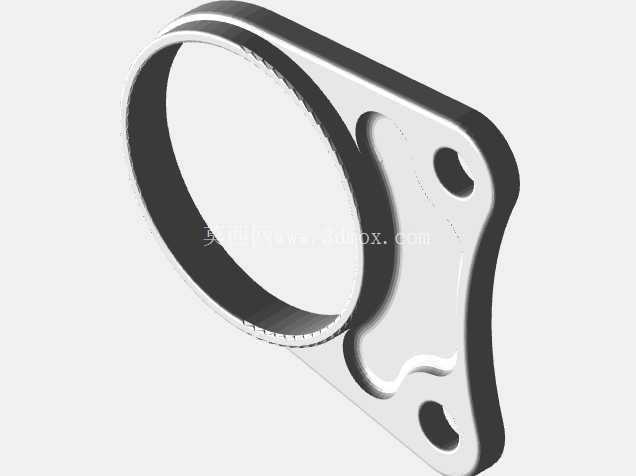

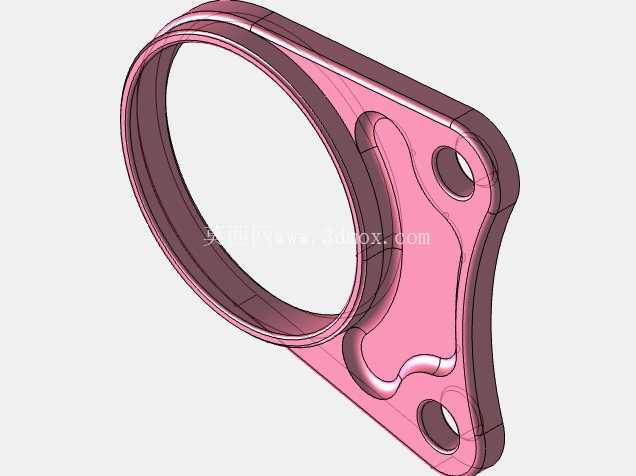

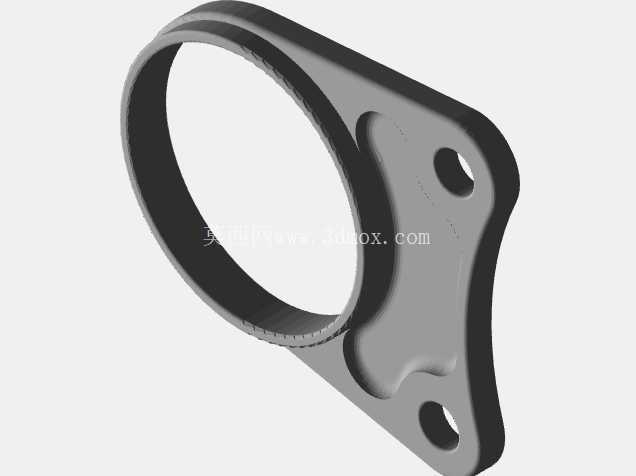

带安装凸耳的环形法兰连接座结构

这类带三安装凸耳的环形连接座，在流体管路对接、小型动力组件端面固定场景中应用十分广泛，常见于气动回路的阀组安装端面、小型内燃机的进气接口定位、液压管路的法兰对接位置，区别于标准圆形法兰的均布螺栓孔设计，这种非对称凸耳结构是为了适配安装空间受限的设备腔体，避免与周边排布的管路、线束产生干涉。从结构功能来看，中间的环形通孔是介质或轴类零件的过流/穿装通道，孔壁的加工精度直接决定配合面的密封性能，若用于气路密封场景，孔壁粗糙度需控制在Ra1.6以内，配合O型圈即可实现0.8MPa压力下的无泄漏连接；三个凸耳上的光孔是安装固定位，其中两个凸耳沿环形切线方向延伸，第三个凸耳做了圆弧过渡的加宽处理，这个设计是为了平衡安装后的受力，当环形通道内存在介质压力产生的轴向推力时，三个固定点的受力差值可控制在15%以内，避免长期受载后出现单个螺栓松动的问题。

设计这类零件时，首先要确定中间环形孔的配合尺寸，根据穿装零件的外径或通径要求预留配合公差，若用于动密封场景还要在孔端加工密封槽的安装位；其次要核算安装凸耳的位置边界，三个安装孔的中心距需要匹配设备基座上的预装螺纹孔位置，凸耳的外轮廓不能超出设备预留的安装空间，尤其是靠近设备腔体侧壁的一侧，凸耳边缘要做15度的倒角处理，避免安装时与腔体壁产生剐蹭。零件的厚度设计需要结合受力载荷计算，环形主体的厚度要满足轴向承压时的刚度要求，避免螺栓锁紧后出现环形面翘曲导致密封失效，凸耳位置的厚度可以比主体薄1-2mm，在不影响安装强度的前提下降低零件整体重量。

从安装边界来看，这类零件的安装平面需要与基座端面完全贴合，因此三个凸耳的安装面平面度公差要控制在0.05mm以内，安装孔的位置度公差不大于0.1mm，保证装配时螺栓可以顺利穿入无需强行校正。零件的边缘全部做了R2-R3的圆角过渡，一方面是为了去除加工毛刺避免安装时划伤操作人员，另一方面可以降低应力集中系数，在设备运行产生振动时，凸耳与环形主体的连接位置不会因为应力集中出现开裂问题。实际建模过程中，需要先绘制环形主体的截面轮廓，通过拉伸生成基础实体，再绘制三个凸耳的轮廓做合并拉伸，之后对安装孔进行切除，最后添加各处的圆角和倒角特征，建模时要注意凸耳与环形主体的连接位置做相切过渡，避免出现直角棱边导致的应力集中问题。这类零件通常采用铝合金压铸或钢板冲压成型，量产时模具的分型面要选在安装平面的一侧，保证安装面的平面度可以通过一次成型满足要求，减少后续机加工的工序量。
