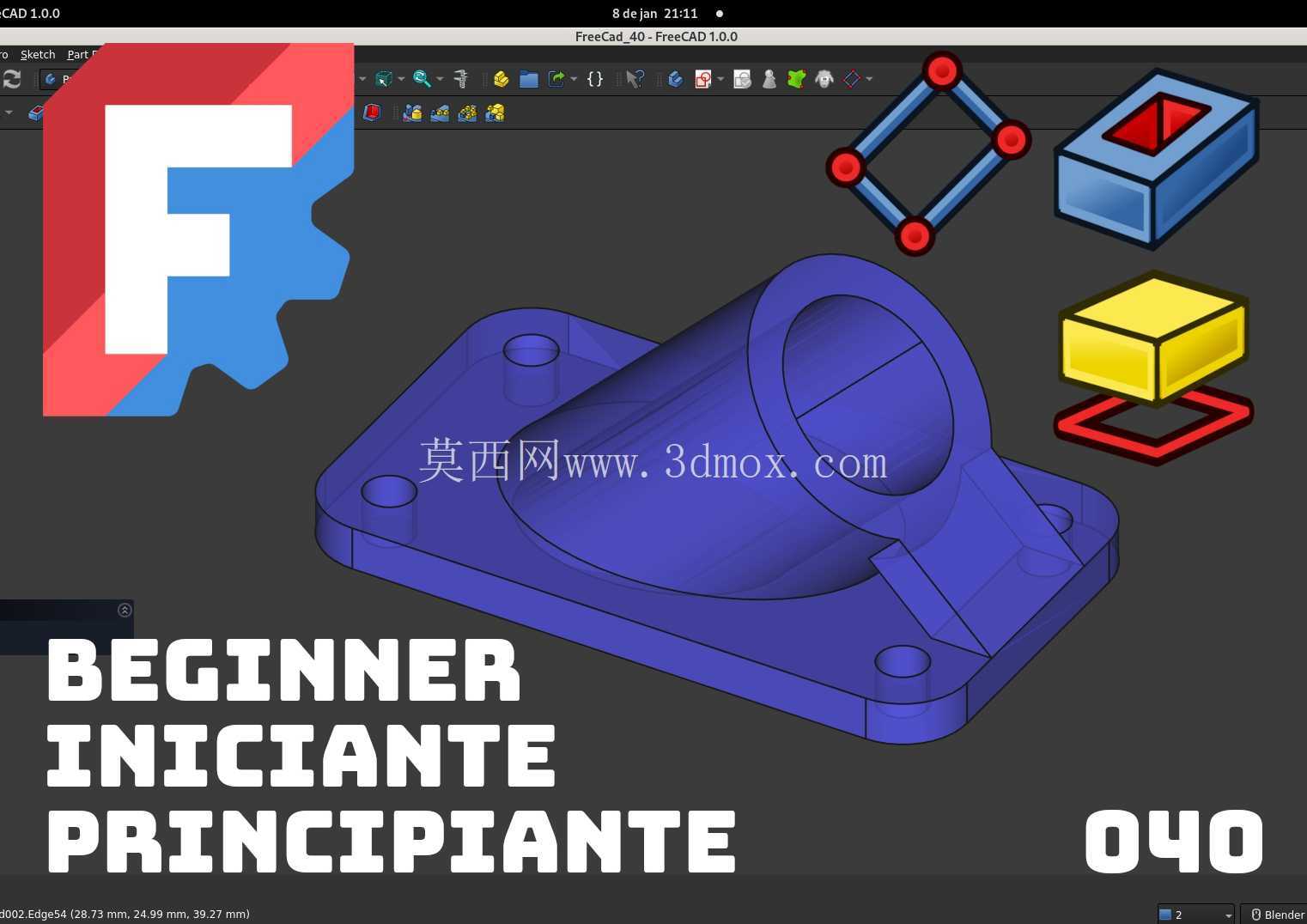

FreeCAD入门练习用斜口法兰支座结构

本次呈现的斜口法兰支座结构，是面向三维建模入门阶段的典型练习构件，这类结构在流体管路布设、小型设备支撑场景中有着广泛的应用，常作为管路转角处的支撑转接件，承担管路承重、角度导向以及与安装基面固定的作用。从实际工程应用来看，这类支座多布置在设备侧边的管路引出端，或是小型气动、液压回路的转角固定位，需要同时兼顾安装基面的贴合稳定性、斜向管路的同轴度支撑，以及自身结构的抗形变能力。

设计这类构件时，首先要明确安装边界的约束：底部的法兰安装板为矩形结构，四个角位预留沉头安装孔，孔位的中心距需要匹配常用的安装基面螺孔排布，沉头深度要适配对应规格的内六角螺栓头部尺寸，保证螺栓安装后不会突出安装板表面，避免出现安装间隙。安装板的厚度需要根据支撑的管路重量做校核，常规工况下厚度不低于8mm，避免长期承重后出现板件弯折变形。

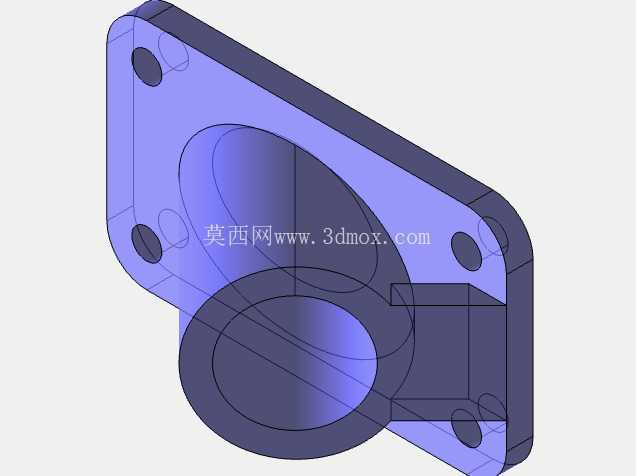

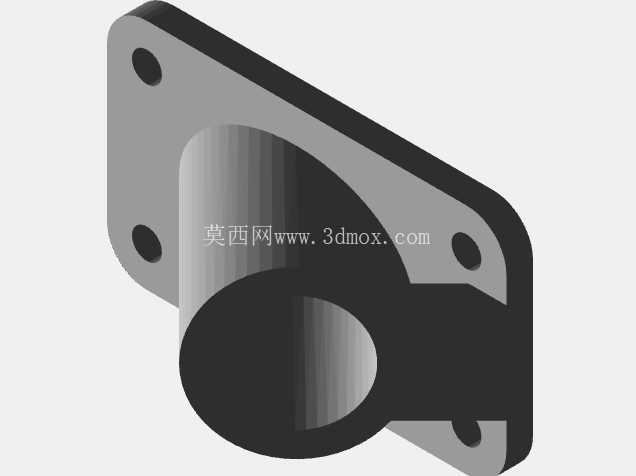

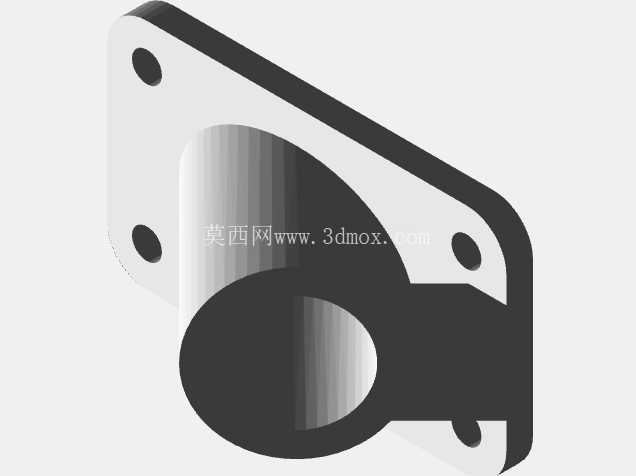

上部的斜向筒体是核心功能结构，筒体的轴线与底部安装板呈固定倾角，这个角度是根据实际管路的转向需求确定的，练习案例中采用的45度倾角是管路布设中最常用的转角角度，能够适配多数侧向引出管路的走向需求。筒体的内径需要与对接管路的外径做间隙配合，单边间隙控制在0.1-0.2mm之间，既方便管路插接装配，也不会出现过大的同轴度偏差。筒体与底部安装板的衔接位置，设置了三角形加强筋，筋板分别连接筒体侧壁和安装板上表面，筋板的厚度取筒体壁厚的1.2倍，能够有效承接筒体传递的径向载荷，避免筒体与安装板衔接处出现应力集中导致的开裂。

从建模逻辑来看，这类结构非常适合入门阶段的学习者掌握基础建模命令：首先通过草图绘制底部安装板的矩形轮廓，拉伸生成基础板件，再通过孔特征命令生成四个角的安装沉孔；之后在倾斜的基准面上绘制筒体的圆形截面，拉伸生成斜向筒体，对筒体和安装板的衔接处做倒圆角处理，圆角半径取壁厚的0.8倍，减少应力集中；最后绘制加强筋的截面轮廓，通过筋特征生成两侧的支撑筋，再对所有锐边做0.5mm的倒角处理，去除加工毛刺。

实际生产中这类构件多采用铸造成型后再做机加工，安装板的下表面需要做铣平处理，保证平面度不低于0.1mm，确保安装时与基面完全贴合；筒体的内孔需要做铰孔加工，保证内径尺寸精度达到H7级别，满足管路插接的配合要求。安装时需要先将支座通过螺栓固定在安装基面上，拧紧螺栓时要采用对角顺序紧固，避免安装板受力不均出现翘曲，之后再将管路插入筒体内，通过侧壁的顶丝或是焊接方式完成固定。

这类结构的尺寸设计需要遵循通用的机械设计规范，安装板的长宽尺寸要比筒体的外径大出至少2倍的安装孔半径，保证安装孔位与筒体外壁有足够的间距，避免螺栓安装时与筒体发生干涉；筒体的长度要满足管路插入深度的要求，一般插入深度不小于筒体内径的1.5倍，保证管路固定后的稳定性。对于入门学习者来说，通过拆解这类结构的建模过程，能够快速掌握基准面创建、拉伸、筋特征、孔特征、倒圆角等基础建模命令的使用逻辑，同时理解机械结构中支撑、转接、加强的设计思路，为后续复杂零部件的建模打下基础。在建模过程中需要注意特征的先后顺序，优先创建基础主体结构，再添加孔、筋、倒角等附属特征，同时要随时检查特征之间的干涉情况，比如安装沉孔不能穿透安装板，加强筋不能超出筒体和安装板的边界，所有尺寸的标注要符合机械制图的规范，避免出现封闭尺寸链或是尺寸遗漏的问题。
