带安装孔位外啮合传动齿盘结构设计

这类带周向安装孔的外齿盘结构，常应用在中小型传动系统的扭矩传递环节，常见于轻工自动化输送线的分度定位机构、小型压铸设备的间歇传动工位，也可作为辅助传动轮配套在工装夹具的旋转驱动端，承担周向扭矩传递与端面定位的双重作用。从实际使用场景来看，这类齿盘不需要承担重载冲击载荷，更多是在中低转速、平稳传动的工况下工作，比如自动化装配线上的工位转台分度，通过齿盘的啮合实现固定角度的间歇转动，保证装配工位的定位精度，同时端面的通孔可以直接穿装紧固件，将齿盘固定在转台主轴的法兰端面上，不需要额外设计轴向压装结构，能有效缩减传动组件的轴向安装空间。

设计这类齿盘的时候，首先要匹配啮合副的参数，齿形采用标准渐开线短齿设计，降低齿根的应力集中系数，避免频繁启停过程中出现齿根崩裂的问题。齿顶圆与齿根圆的同轴度需要控制在0.02mm以内，保证啮合过程中齿侧间隙均匀，不会出现卡滞或者传动噪音过大的问题。端面上的六个安装孔采用周向均布设计，孔位的位置度公差控制在0.03mm，安装时可以和对接法兰的螺孔快速对位，不需要反复调整角度，同时孔的沉台深度做了统一控制，保证紧固件安装后端面不会突出，避免和相邻的传动部件发生运动干涉。

从安装边界来看，齿盘的中心通孔直径需要和对接主轴的轴径做间隙配合，配合公差选H7/h6，既方便装配时的穿装定位，也不会因为间隙过大导致传动过程中出现径向跳动。齿盘的总厚度根据传递扭矩的大小核算，常规工况下厚度取齿宽的1.2倍，保证端面和法兰贴合时有足够的接触面积，不会因为紧固力不足出现传动打滑。齿面的粗糙度要求控制在Ra1.6，降低啮合过程中的磨损速率，延长零件的使用寿命，非配合面的粗糙度取Ra6.3即可，不需要做额外的精加工处理，控制加工成本。

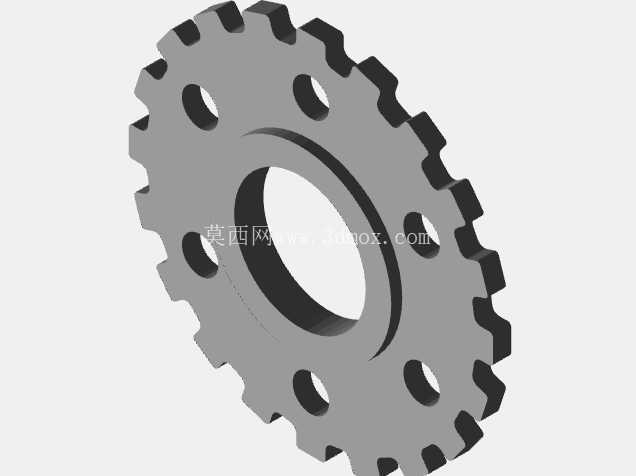

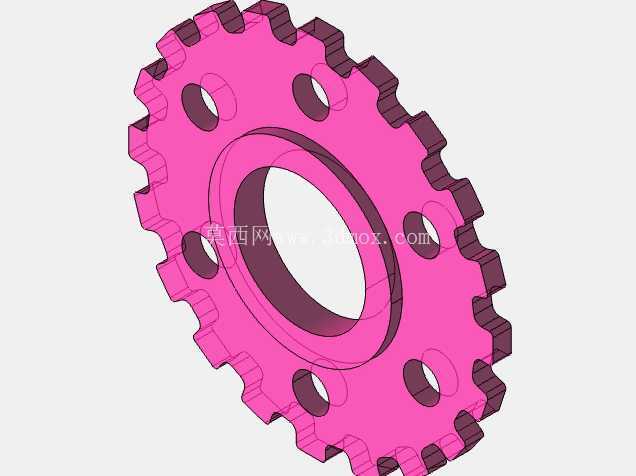

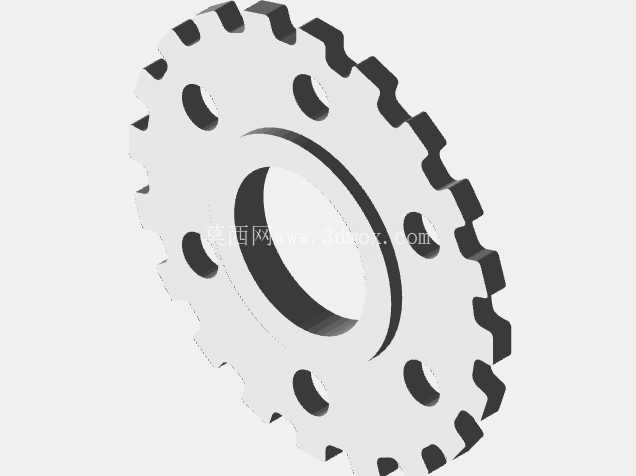

实际建模过程中，首先绘制中心基准圆，确定齿盘的分度圆直径，再通过渐开线方程生成单个齿的轮廓，阵列后完成齿形的整体构建，之后在端面上绘制安装孔的定位圆，按照均布角度生成六个通孔，最后对齿顶、孔口的位置做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者对接零件的表面。需要注意的是，齿根位置要做R0.3的圆角过渡，不能出现直角棱边，否则热处理过程中容易在应力集中位置产生裂纹，影响零件的结构强度。这类齿盘在装配完成后，需要做齿圈径向跳动检测，跳动值不能超过0.05mm，否则会导致啮合过程中传动不平稳，出现周期性的振动和噪音，影响整套传动机构的运行稳定性。在日常维护中，只需要定期在齿面涂抹润滑脂，减少齿面的磨损，不需要做额外的拆解保养，因为安装孔的紧固力足够保证长期运行下不会出现松动，适合在长期连续运行的自动化设备中使用，不需要频繁更换易损件，降低设备的运维成本。
