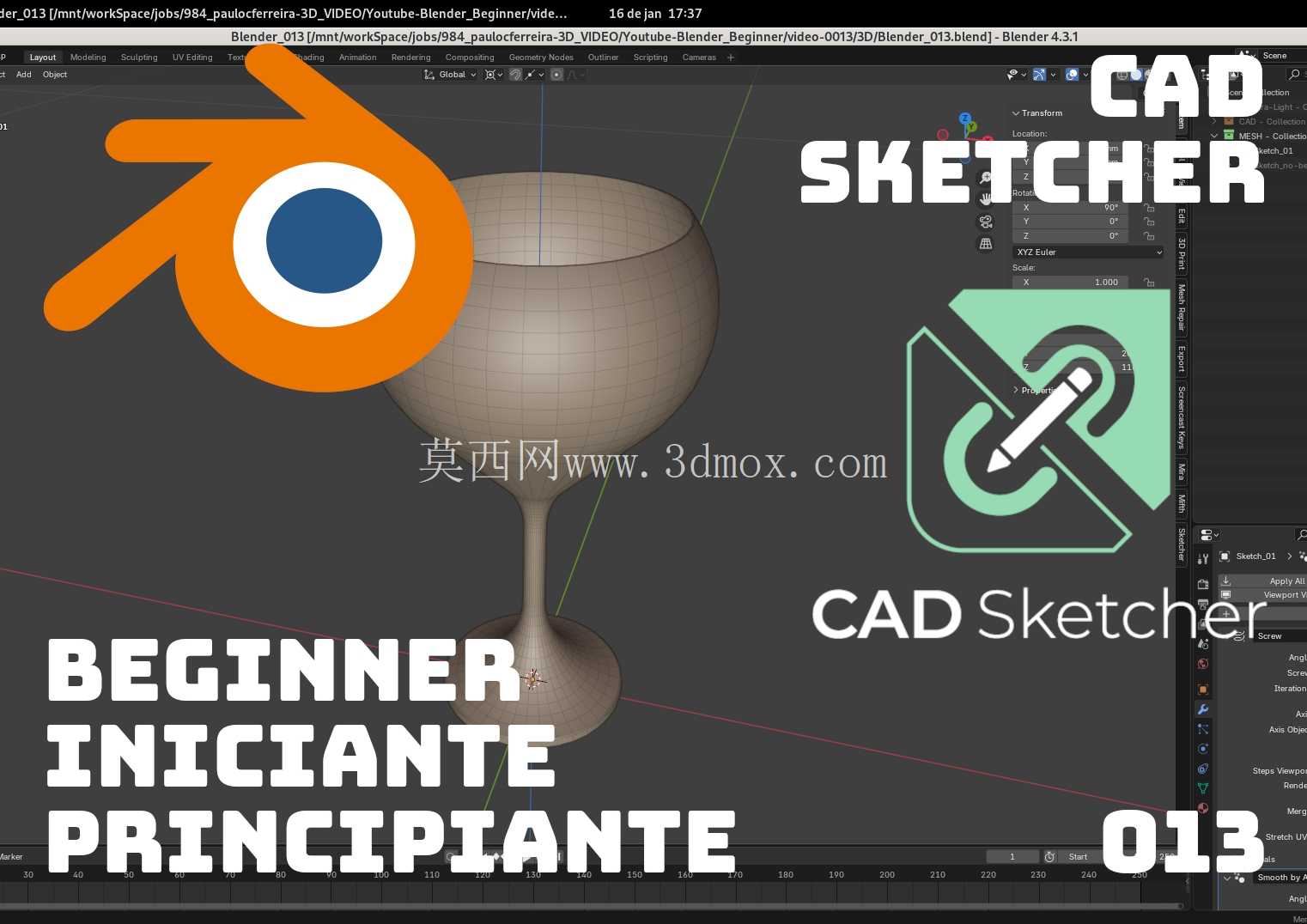

Blender入门练习用高脚杯造型建模实例

本次建模实例针对三维设计入门阶段的曲面造型练习需求，选取日常餐饮场景中常见的高脚杯作为建模载体，兼顾曲面连续性训练与基础结构逻辑认知。从实际应用场景来看，这类高脚杯造型不仅是餐饮器具的常见形态，其曲面过渡逻辑也广泛应用于玻璃器皿、小型工艺铸件、日用搪瓷制品的结构设计中，掌握这类回转类薄壁构件的建模方法，能够为后续接触同类型工业产品的结构设计打下扎实基础。

从设备实际用途维度出发，高脚杯的核心功能是承载液态饮品，杯身部分需要保证足够的容纳空间，杯脚与底座的结构则需要兼顾放置稳定性与握持手感，建模过程中需要重点考量壁厚的均匀性——这一点不仅关乎玻璃吹制或铸造工艺的成型可行性，也直接影响成品的使用强度，避免局部壁厚过薄导致受力易碎，或是壁厚不均引发的成型冷却变形问题。很多入门学习者在初次接触这类回转体建模时，容易忽略杯口的卷边结构、杯脚与杯身衔接处的圆角过渡，这些细节恰恰是实际生产中必须考量的工艺要点，卷边结构能够消除杯口的锐边，提升使用时的接触舒适度，衔接处的圆角则能减少应力集中，避免构件在受外力磕碰时从衔接位置断裂。

在产品功能特性的还原上，建模过程需要严格遵循实际产品的力学逻辑：底座的直径需要与整体重心高度匹配，保证杯体放置时的倾覆力矩处于合理区间，通常底座直径设置为杯身最大直径的0.6-0.7倍时，既能保证放置稳定性，也不会因底座过大显得造型笨重；杯脚的直径需要兼顾视觉纤细感与结构强度，过细的杯脚在实际使用中容易因侧向受力断裂，过粗则会失去高脚杯的造型轻盈感，建模时可以通过截面曲线的曲率调整，找到视觉效果与结构强度的平衡点。杯身的曲面弧度需要贴合液体盛放的实际需求，杯身内壁的倾斜角度要保证液体倾倒时的流畅性，避免液体沿杯壁外侧流淌，这一细节在日用容器设计中是非常核心的功能点，很多入门模型只做了外壁曲面，忽略内壁的偏移厚度，就会导致模型无法对接后续的工艺生产环节。

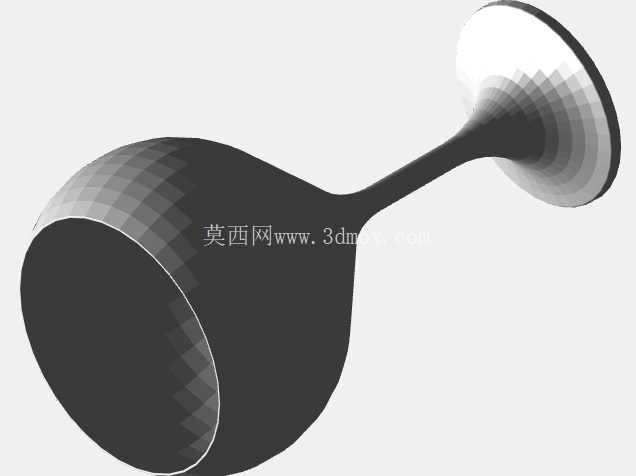

从设计思路来看，本次建模采用从二维轮廓到三维实体的构建逻辑，先在正交视图中绘制高脚杯的半截面轮廓线，轮廓线的绘制需要重点把控各段曲线的G2连续性，尤其是杯身与杯脚衔接位置、杯脚与底座衔接位置的曲线过渡，避免出现曲率突变导致后续曲面生成时出现折痕。绘制完轮廓线后通过回转 modifier 生成基础实体，之后再对杯口位置做卷边处理，对所有锐边做对应半径的圆角过渡，最后通过壁厚抽壳命令生成均匀的薄壁结构，抽壳时需要注意排除底座的底面，保证底座是平整的接触面，避免模型放置时出现虚位。整个建模过程没有复杂的布尔运算，全部通过基础的曲线编辑与修改器完成，非常适合入门学习者熟悉曲面连续性控制、回转体建模逻辑、薄壁构件抽壳的操作要点。

关于外形尺寸与安装边界，这类练习模型参照常规商用高脚杯的尺寸比例设定，整体高度控制在150-180mm区间，杯身最大直径为60-70mm，底座直径为40-45mm，杯脚直径控制在8-10mm，整体壁厚设置为2-3mm，完全匹配实际玻璃器皿的生产尺寸规范。在建模的坐标设置上，将底座底面与世界坐标的Z轴零点对齐，杯体中心轴与世界坐标Z轴重合，这样的坐标设置能够方便后续对接渲染、3D打印或是模具设计环节，不需要额外做坐标调整。需要注意的是，在绘制截面轮廓线时，要保证轮廓线完全处于X轴正半轴区域，且曲线端点与Y轴（回转中心轴）的距离为0，避免回转生成实体时出现中心位置的破面或是重叠面，这类细节问题是入门学习者最容易忽略的点，往往会导致后续导出STL格式用于3D打印时出现模型错误。

从工艺适配的角度来看，这个模型的曲面结构完全适配玻璃吹制、失蜡铸造、3D打印等多种成型工艺，建模时预留的均匀壁厚、圆角过渡、平整底座，都能够直接对接后续的工艺生产流程，不需要做过多的模型修复。对于三维建模入门者来说，通过这个实例的练习，不仅能够掌握基础的曲面建模操作，更能建立起“建模服务于实际生产”的思维，避免做出只存在于视觉效果中、无法实际落地的模型结构。很多入门教程只侧重软件操作的步骤讲解，忽略了结构背后的工程逻辑，而这个实例在每一步建模操作中都对应实际产品的功能需求与工艺要求，能够帮助学习者快速建立工程化的建模思维，为后续接触更复杂的工业产品建模打下基础。
