多隔间商用立式冷藏存储柜体结构设计

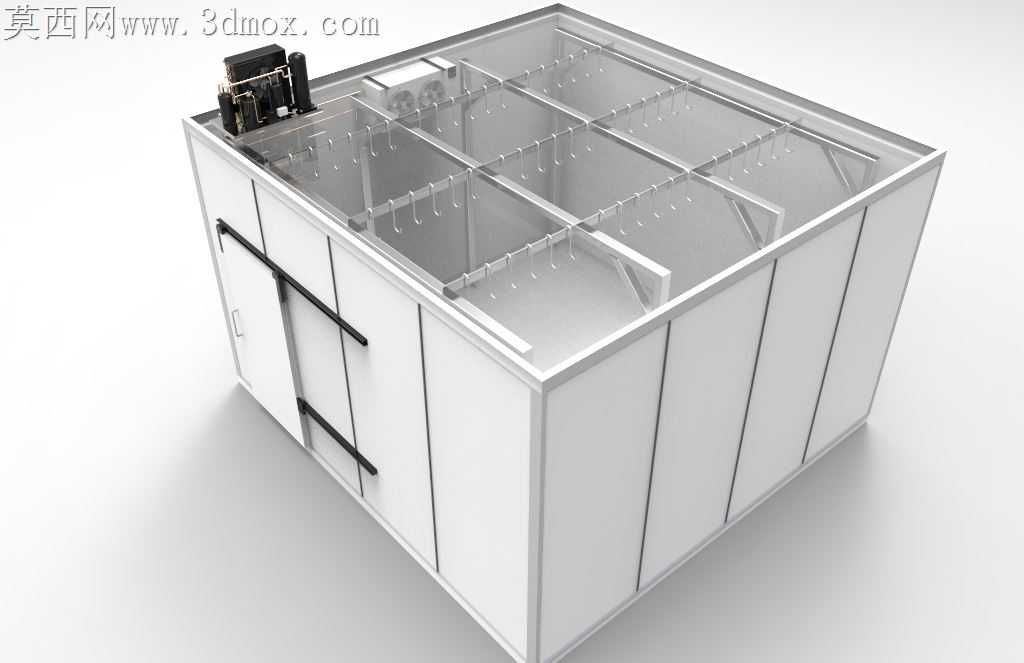

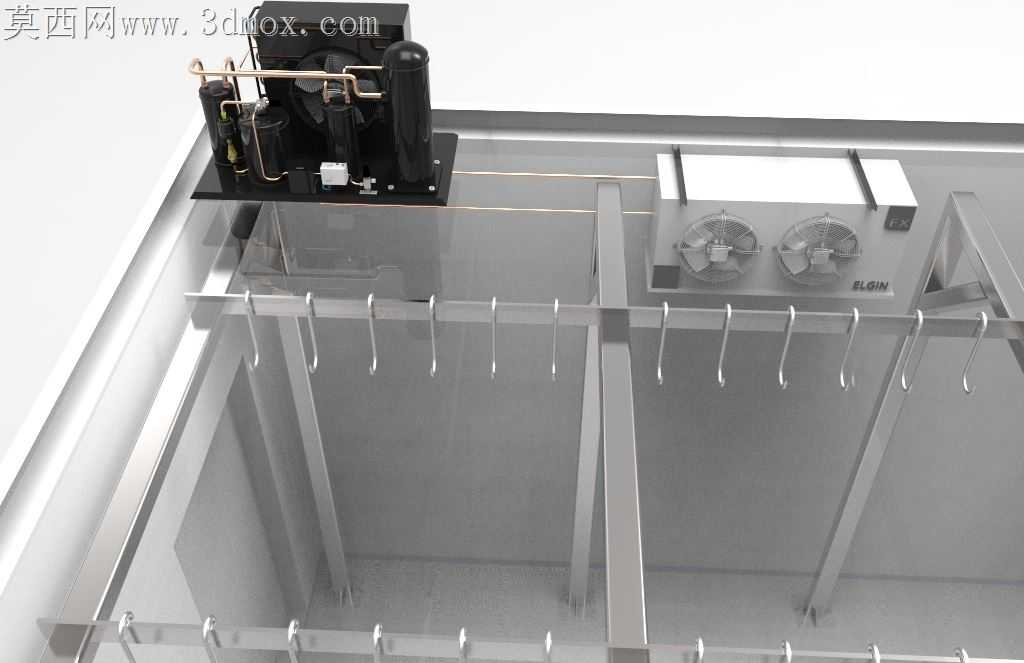

商用冷藏柜体在落地加工时最容易被忽略的隐患，是多隔间布局下的冷量串扰与门框形变问题，这款柜体的结构处理刚好对准了这类现场痛点。顶部外露的压缩冷凝机组没有做全封闭包覆，预留的检修间隙刚好能容下常规扳手的操作空间，不用拆解整面顶板就能完成管路检漏与阀件更换，这点比很多追求外观一体化却牺牲运维便利性的设计要务实很多。隔间内部的挂杆采用了分段式承托结构，每段挂杆的两端都卡在隔间分隔板的预埋卡槽里，没有采用通长杆贯穿所有隔间的设计，避免了单根杆件过长受载后中部下垂，也杜绝了挂杆与分隔板交接处的冷桥缝隙——以往通长杆的安装孔位很容易成为漏冷点，聚氨酯发泡时还容易从孔位溢料，后期补堵的胶层在低温环境下老化开裂后，会直接导致隔间温差超标。柜门的长条形把手做了偏心安装处理，把手基座与门体钣金的连接位加了2mm厚的尼龙隔热垫片，别小看这层垫片，低温环境下金属把手直接连钣金会在门外表面形成凝露区，用户握持时会有粘手的冰凉感，加了隔热垫后能把把手表面温度提升4到6摄氏度，完全避开凝露临界温度点。柜体底部的承托边做了外翻折边处理，折边半径控制在3mm，既不会因为折边太锐划伤安装人员的手套，也能让发泡层在边角处填充更密实，不会出现边角缺料导致的局部保温失效。隔间分隔板的顶部没有直接贴到顶板，留了15mm的均压间隙，能让蒸发器送出的冷量在顶部形成稳压层，再均匀下沉到每个挂料区间，不会出现靠近机组的隔间过冷、远端隔间温度不达标的问题。柜门与柜体的密封面做了三级止口结构，每道止口的错位量控制在5mm，磁性门封条卡在止口的卡槽里，关门时三道密封面依次贴合，哪怕门体因为长期开关出现轻微的铰链偏移，也至少有两道密封能保持压紧状态，不会出现整门漏冷的情况。顶部机组的安装底座做了四点式减震垫安装位，减震垫的沉孔深度比垫体厚度小1mm，安装后垫体有10%的预压缩量，既能吸收压缩机运行时的低频振动，避免振动传递到柜体引发搁架共振异响，也不会因为垫体压缩量过大导致机组管路受力扭曲。柜体侧面的钣金采用了无外露螺丝的卡扣式拼接，拼接缝打胶的位置选在卡扣内侧，从外部看不到胶痕，后期清洁柜体表面时不会有胶缝藏污纳垢的问题，也避免了外露螺丝在潮湿冷藏环境下生锈流锈水，污染柜体外观。
