36V15A脉冲电源金属外壳结构设计

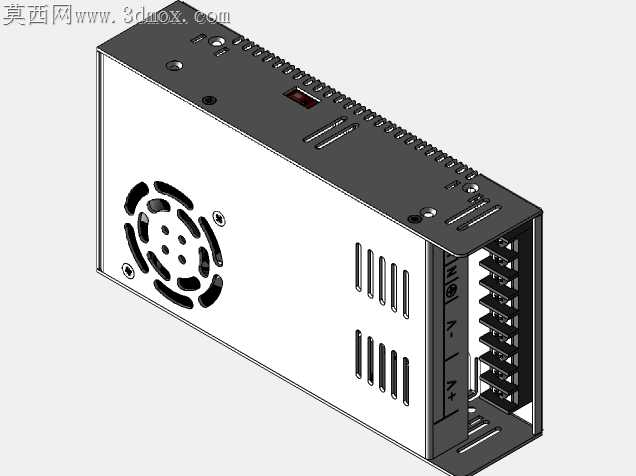

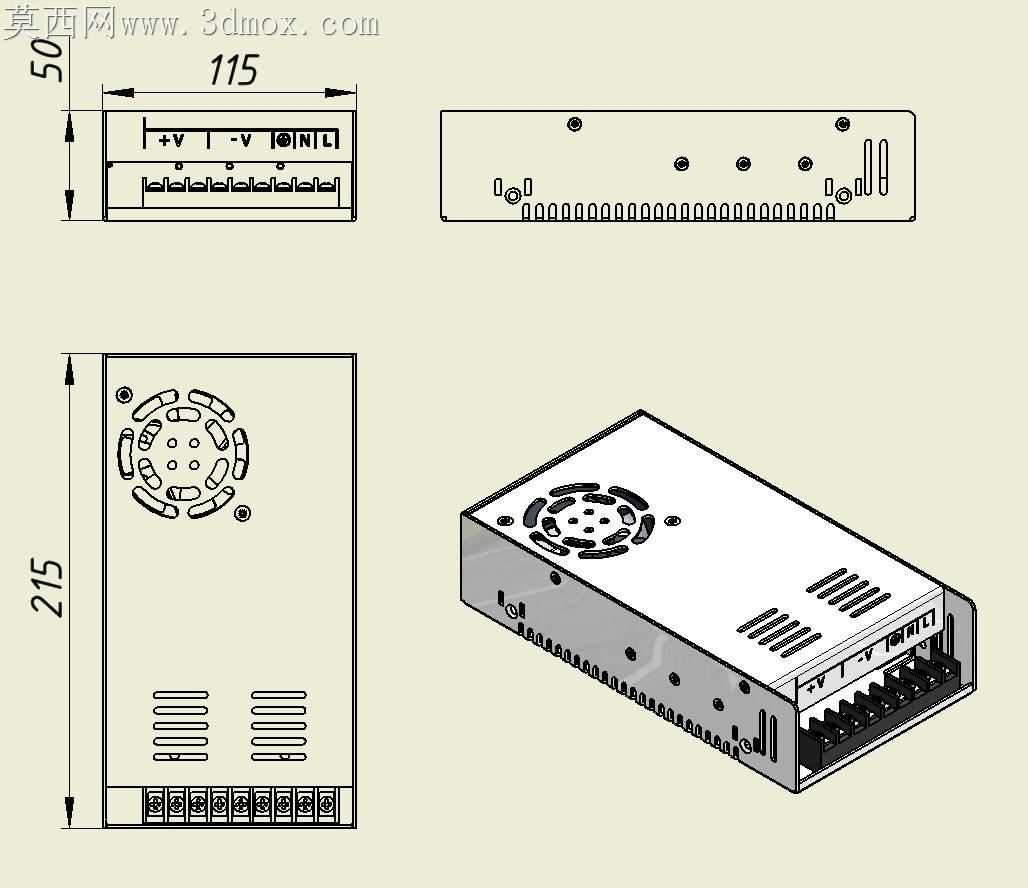

钣金电源壳体加工最容易踩的坑，是散热孔排布和端子安装位的公差错位，这款36V15A脉冲电源的外壳结构，刚好把量产环节的常见隐患提前做了规避。侧面的齿状散热槽没有做等距均分，靠近内部功率管安装位的槽孔密度比边缘高出近三成，冲压时不会因为局部材料去除过多导致壳体侧边翘曲，折弯工序里也能避开应力集中的弯折角，不会出现散热槽边缘崩裂的毛刺问题。顶面的风扇安装位做了下沉0.8mm的环形凸台，不用额外加密封泡棉，风扇锁附后就能和壳体表面贴平，既减少了风扇运转时的共振异响，也能避免灰尘从安装缝隙直接飘进壳体内部。接线端的安装槽做了单边0.2mm的让位公差，端子排插装时不会因为钣金折弯的回弹误差卡滞，端子旁的标识刻印位特意避开了折弯R角区域，激光打标时不会因为弧面导致字符变形模糊。壳体侧边的安装固定孔做了翻边处理，锁附螺丝时不会因为钣金壁厚过薄出现滑牙，翻边高度刚好和内壁的绝缘片厚度匹配，装配时绝缘片可以直接卡进翻边形成的定位槽里，不用额外贴双面胶固定，减少装配工序的同时也避免了长期高温下胶层老化脱落的风险。壳体两端的拼接位做了嵌入式的卡扣结构，扣合后缝隙控制在0.1mm以内，不用在外观面额外打固定螺丝，既保证了壳体的整体防护性，也让外表面更整洁美观。底部的接地柱安装位做了局部加厚的冲压凸包，锁附接地端子时能承受更大的锁紧力，不会因为长期震动导致接地松动。整个壳体的折弯工序全部采用单工序折弯定位，每个折边都预留了精准的定位缺口，量产时不需要反复调整折弯机参数，能有效降低批量加工的不良率，哪怕是0.8mm厚度的冷轧钢板加工，也能保证整体尺寸偏差控制在0.15mm以内，完全适配内部PCB板的安装定位需求，不会出现PCB板装不进或者装配后晃动的问题。
