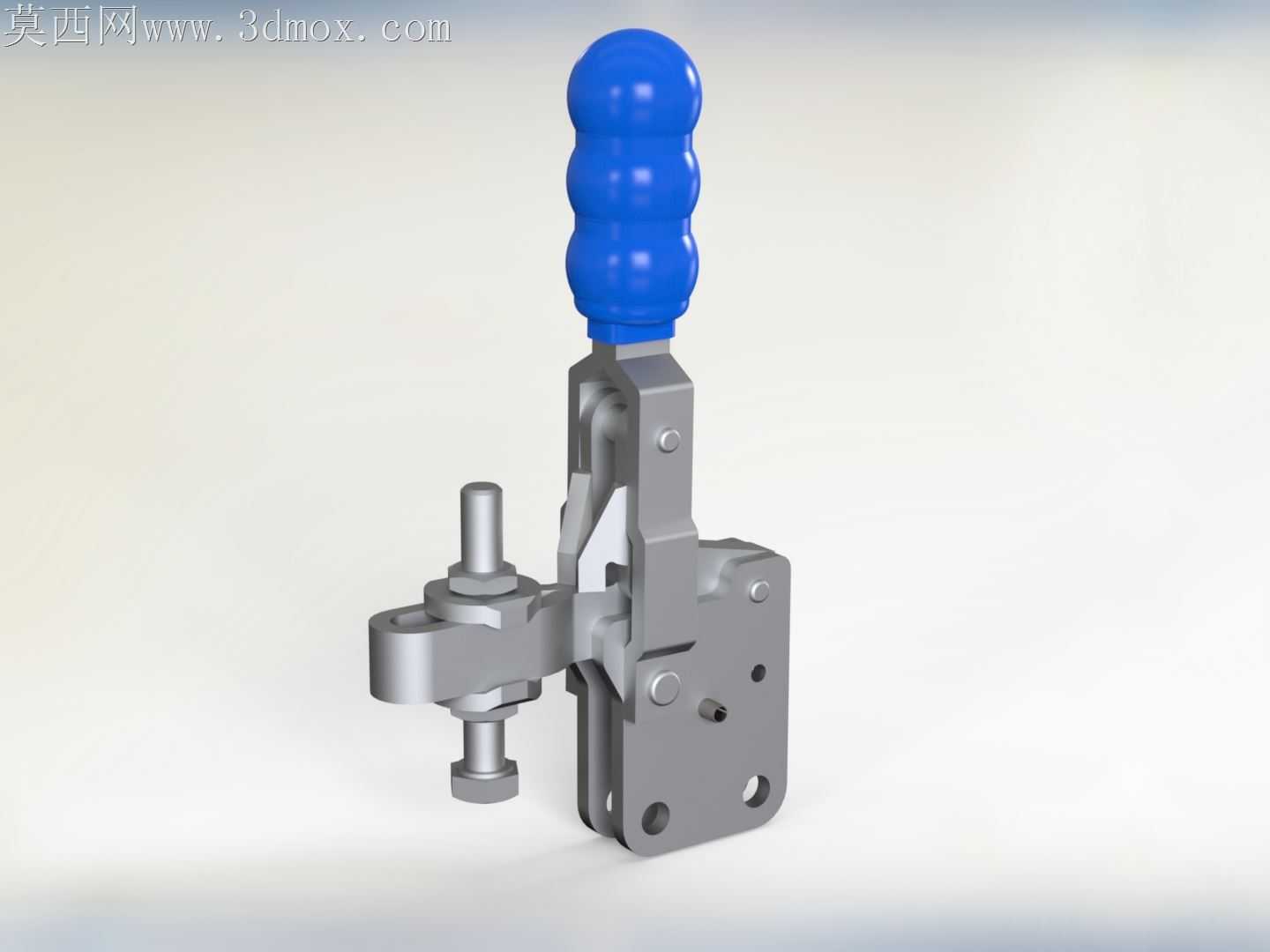

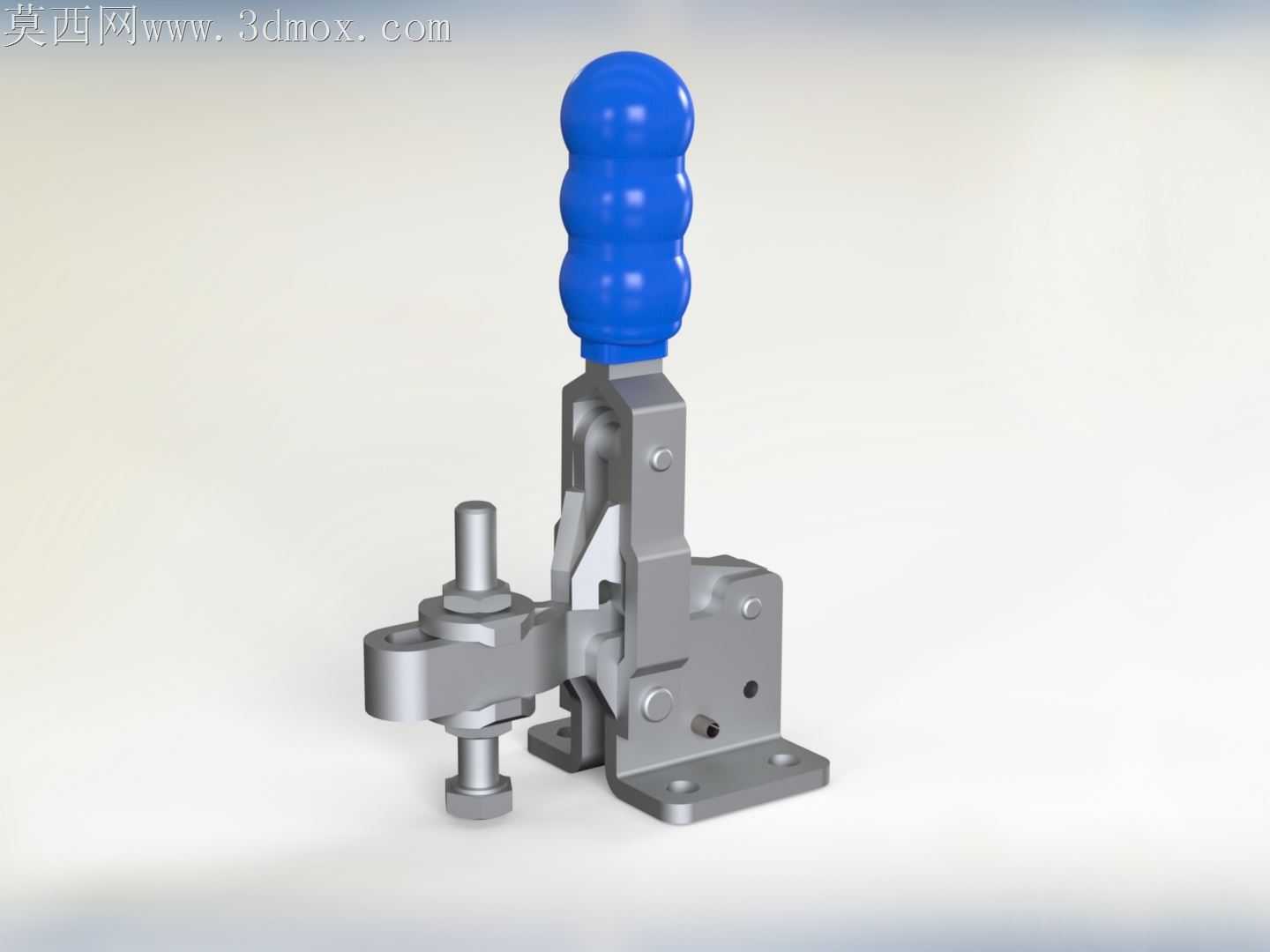

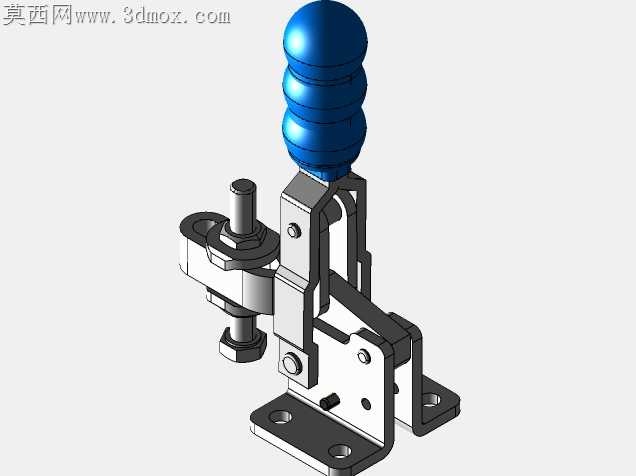

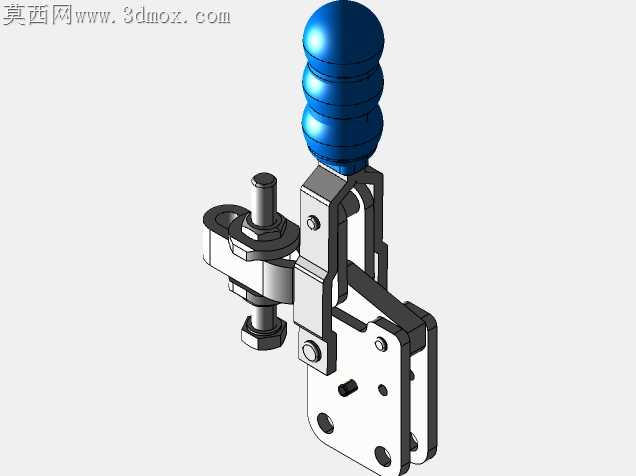

KJN82型垂直式快速压紧肘节夹钳结构

车间里老式侧压肘节夹常出现压紧行程不足、手柄复位卡滞的问题，这款垂直肘节夹的结构设计刚好戳中了现场装夹的核心痛点。底座采用沉头孔安装位，孔位边缘做了0.2mm的倒角避让，避免装配时螺栓头刮蹭安装面导致夹钳整体倾斜，四个安装孔的位置度公差控制在0.05mm以内，即便在铣削振动较强的工装板上，反复拆装也不会出现定位偏移。夹臂的铰接点没有采用常规的通轴穿接，而是用分段式销轴配合卡簧限位，销轴与铰接孔的配合公差选了H7/g6的间隙配合，既保证手柄扳动时无旷量，又不会因为加工毛刺导致转动卡涩，压头位置做了可调节的螺柱结构，螺柱表面滚压了细牙螺纹，调节压紧高度时不会出现滑牙，压头底端镶嵌了聚氨酯防滑垫，避免压紧金属工件时留下压痕。手柄部分的包覆胶套做了三段式鼓包造型，不是为了外观好看，而是对应人手握持时的指腹贴合位置，长时间扳动操作不会磨手，胶套和金属手柄之间做了倒扣卡槽，即便沾了切削液也不会滑脱。肘节机构的死点位置经过反复调校，当手柄扳到垂直锁紧位时，铰接点的过盈量刚好控制在0.3mm，不会因为工件受力反弹导致夹钳松脱，也不会因为过盈量太大导致解锁时需要用蛮力撬动。夹臂的受力截面做了变厚度处理，靠近铰接点的位置厚度增加2mm，压头端适当减薄，既保证了120kgf的压紧力下夹臂不会出现塑性变形，又不会让整体结构过于笨重。所有金属部件的棱边都做了R0.5的倒钝处理，没有尖锐的毛刺飞边，装配时不会划伤操作人员，表面做了镀锌钝化处理，在潮湿的焊接车间环境下也不容易生锈。压头的活动行程预留了8mm的调节余量，适配不同厚度的工件装夹需求，不需要额外加装垫片就能完成快速压紧，扳动手柄的力控制在15N以内，女工也能轻松操作，不会出现老式夹钳需要借助锤子敲才能锁紧的情况。
