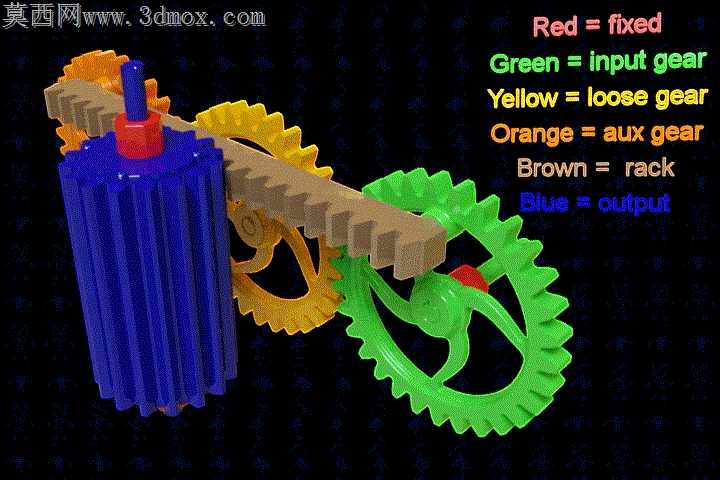

齿轮驱动往复式齿条传动结构设计

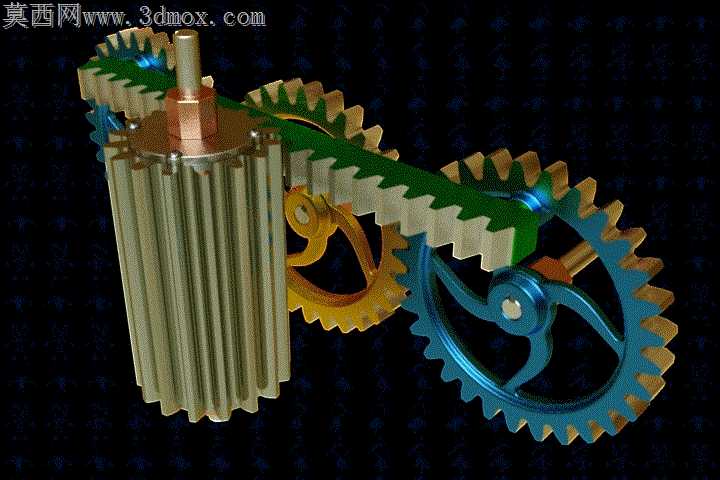

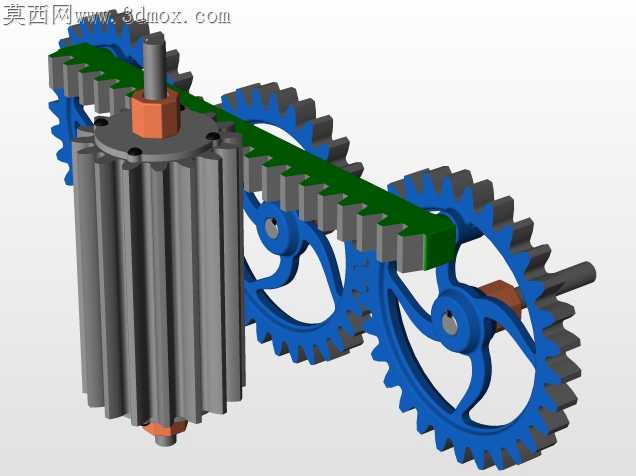

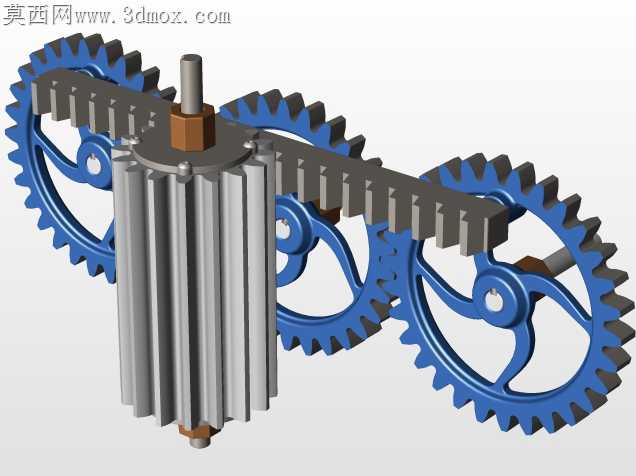

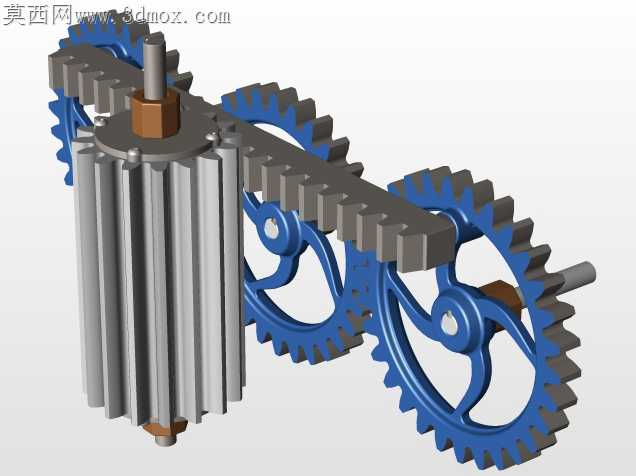

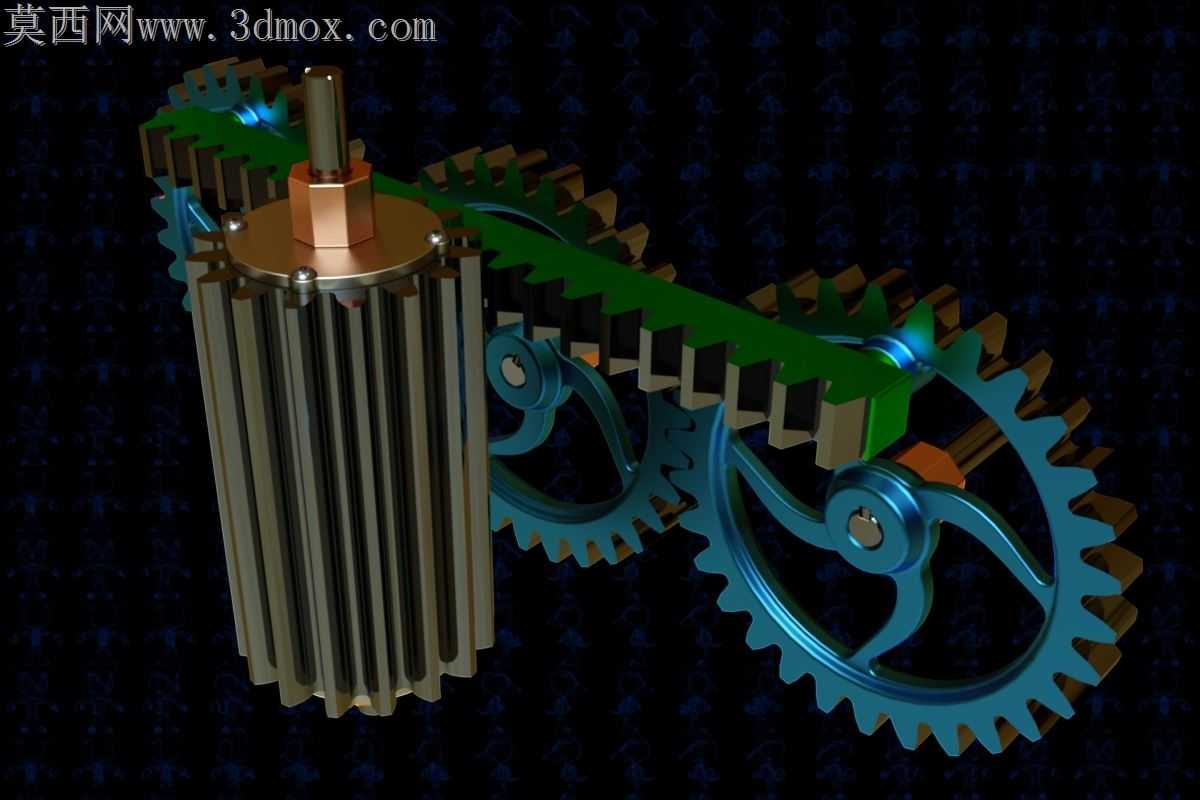

常规往复齿条机构常因齿轮齿条啮合侧隙控制不当，出现换向冲击大、传动卡顿的问题，这套结构在设计阶段就针对这类加工装配中的常见痛点做了针对性调整。多组不同直径的传动齿轮做了齿向修缘处理，不是照搬标准渐开线齿形直接阵列，齿顶位置做了0.02mm的微量修薄，避免齿条往复换向时，轮齿切入啮合瞬间出现顶齿卡滞，哪怕装配时齿轮轴的平行度存在0.01mm以内的加工误差，也能保证啮合顺滑。齿条的齿面和背部导向面做了共面基准设计，安装时不需要反复配磨调整垫片，直接靠定位台阶就能保证齿条和传动齿轮的中心距公差，比传统分体式导向结构减少了60%的装配调校时间。大直径的蓝色辐板式齿轮没有采用实心结构，轮辐做了镂空减重设计，既降低了传动惯量，让往复换向时的冲击更小，也给装配时的齿侧间隙检测留出了操作空间，塞尺可以直接从镂空位置伸入啮合点测量侧隙，不用反复拆装端盖调整。中间的金色过渡齿轮采用了错位安装设计，和上下两组齿轮的啮合点错开180度，抵消单组齿轮啮合时的径向跳动，传动过程中不会出现忽快忽慢的顿挫。输出端的柱形齿轮轴做了加长轴颈设计，轴承安装位的粗糙度控制在Ra0.8，和铜质轴套配合时能储存微量润滑脂，长时间往复运转也不会出现轴颈磨损。整套结构没有多余的冗余零件，每个齿轮的齿数配比都经过反复验算，齿条的往复行程刚好匹配齿轮转动一圈的有效啮合长度，不会出现齿条脱啮的风险，齿面的啮合接触斑点经过调试能覆盖齿面70%以上的面积，载荷分布均匀，不会出现局部齿面过载崩齿的问题。装配时不需要专用工装，只要按顺序将齿轮轴穿入对应安装位，锁紧端部的固定铜套就能完成组装，对加工公差的宽容度更高，适合小批量加工制作，也能作为机械传动实训的典型案例，让学习者直观理解齿轮齿条换向传动的啮合逻辑、公差配合要点以及装配调校的实际技巧，避开传统教材里只讲理论不讲实际装配误差处理的盲区。
