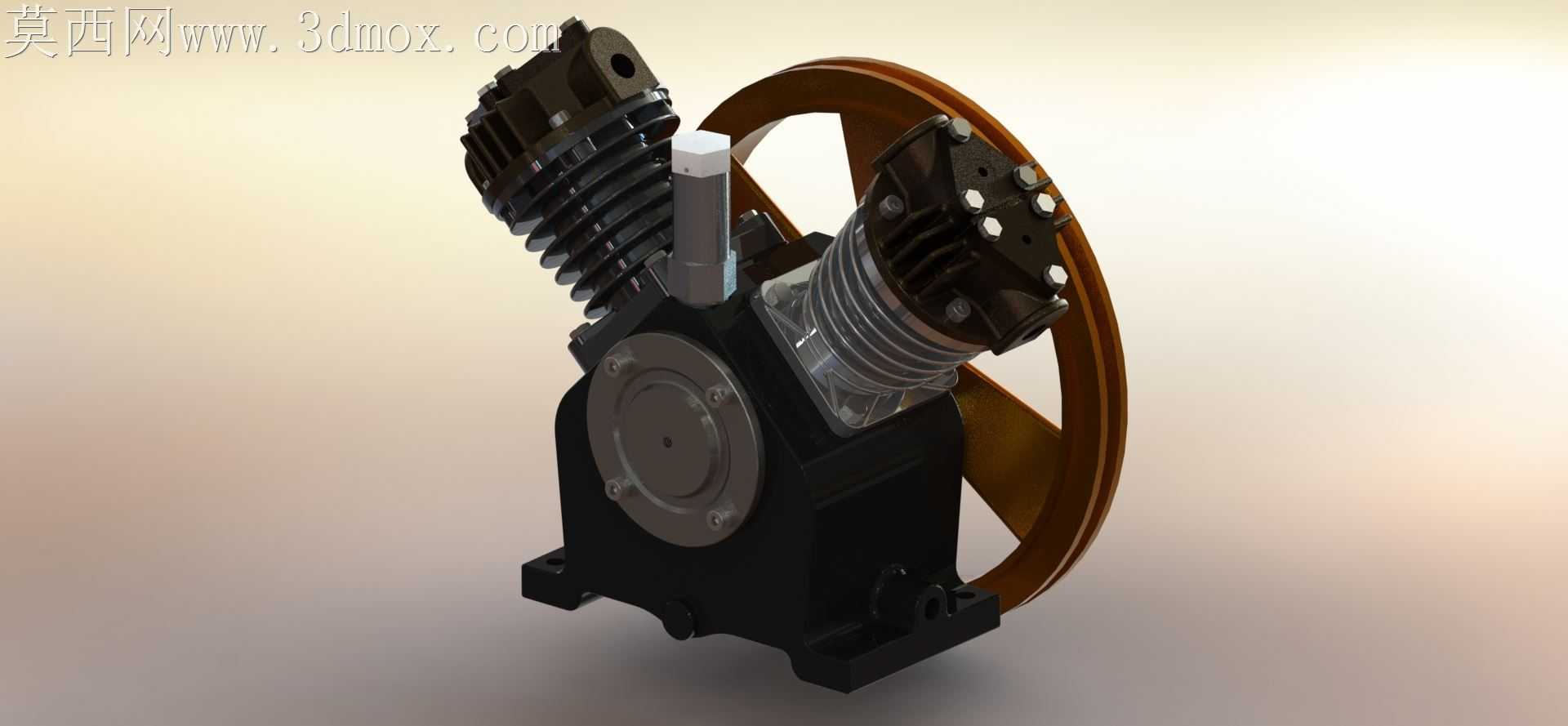

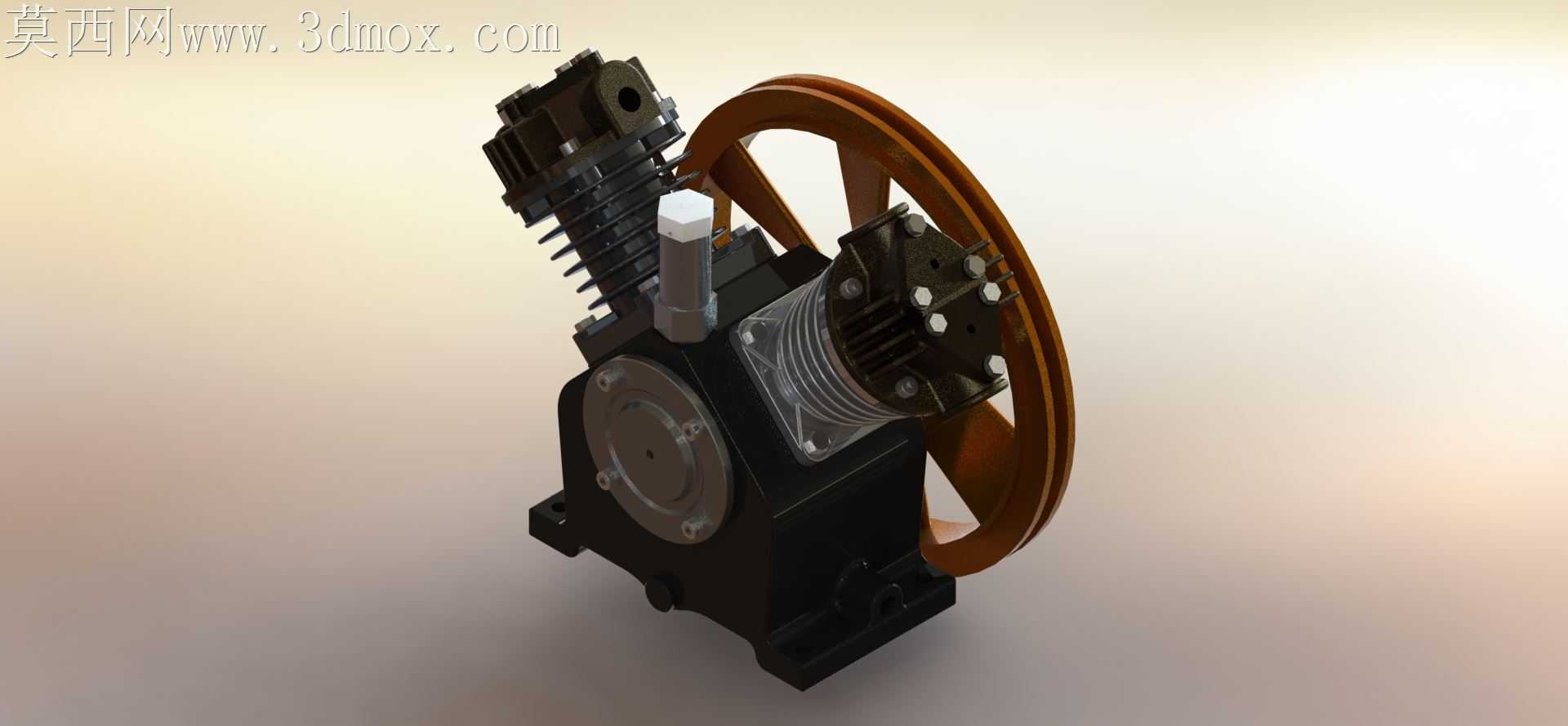

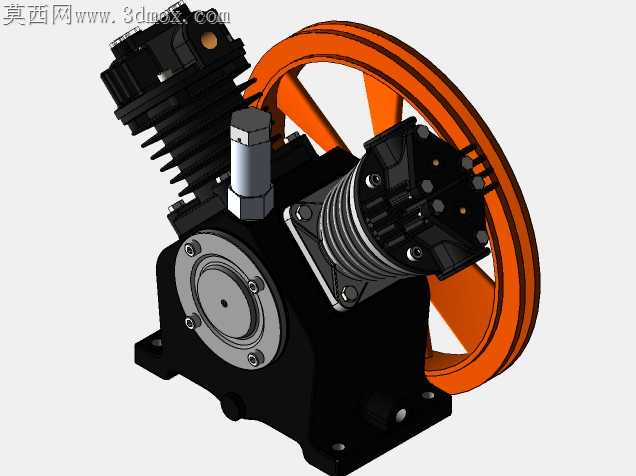

活塞式空气压缩机机头结构设计

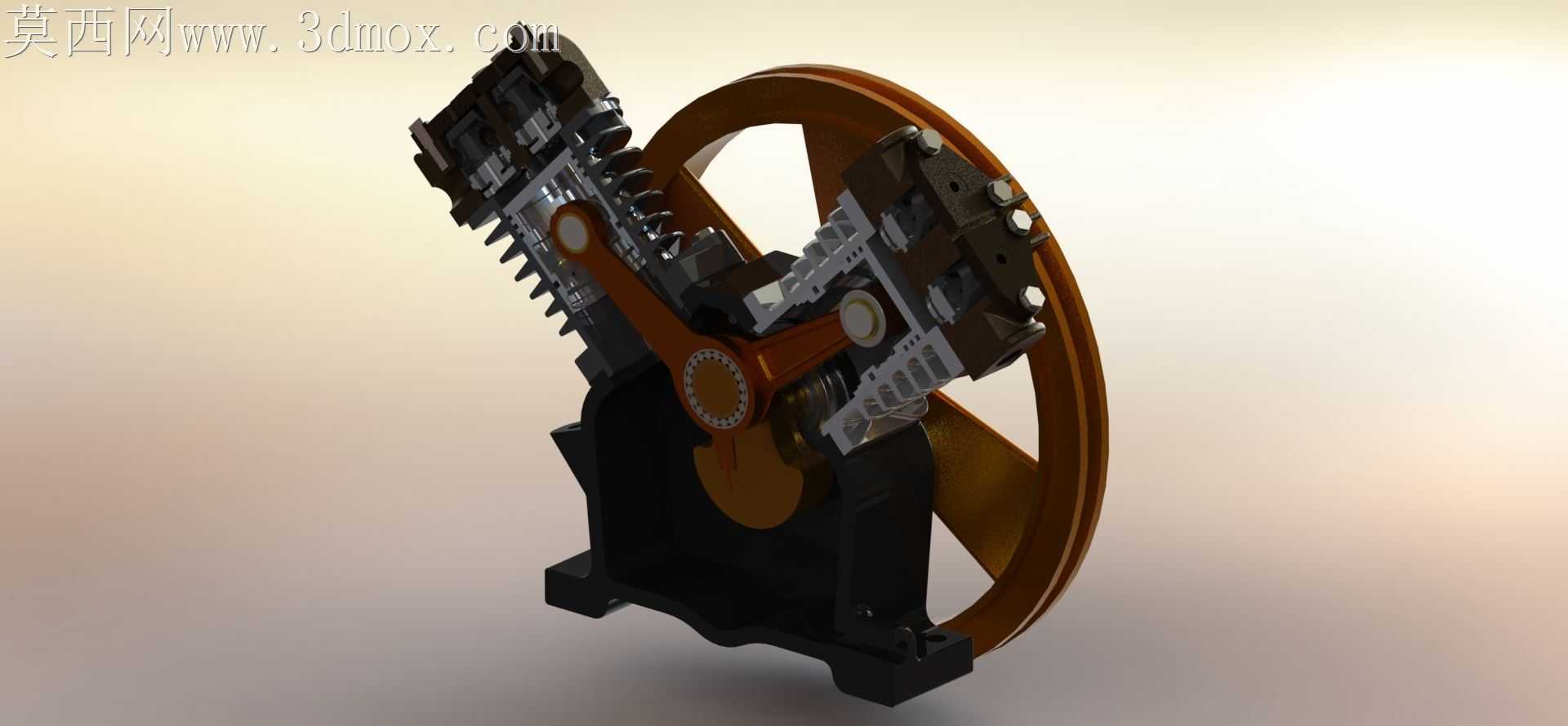

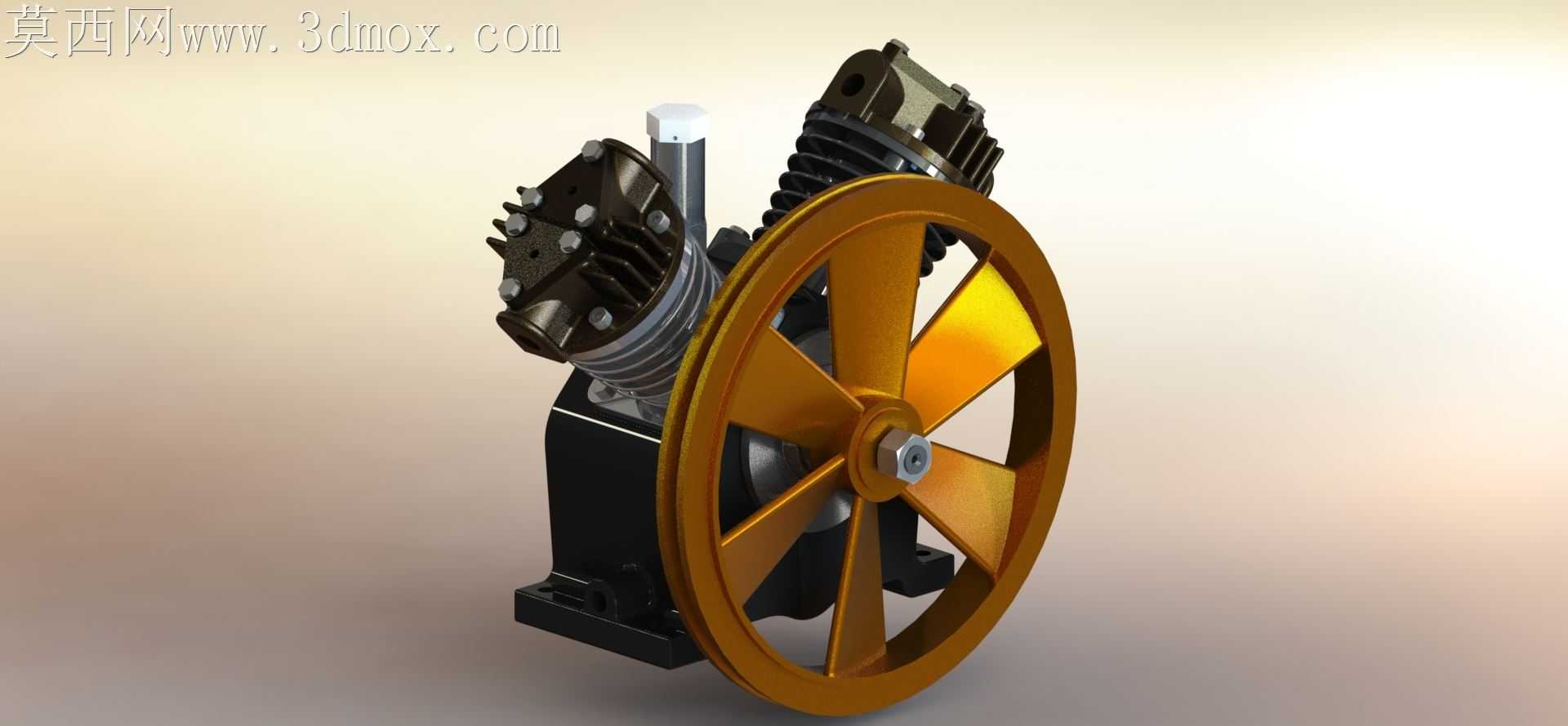

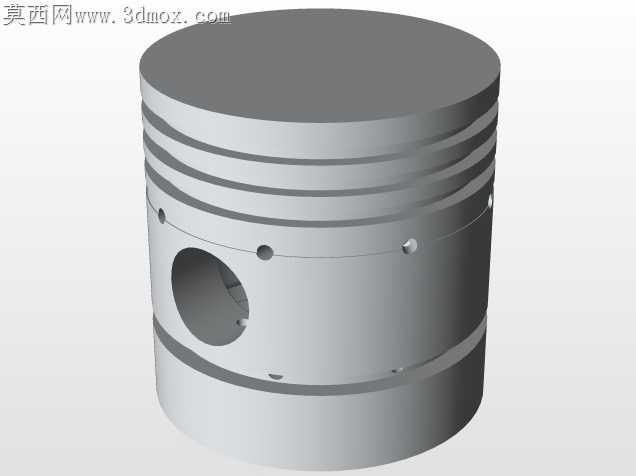

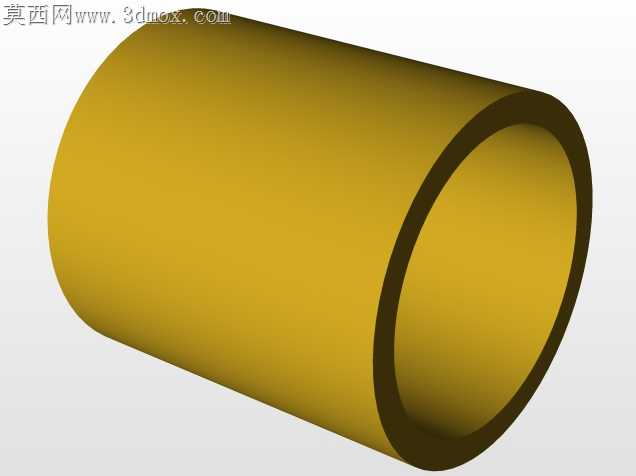

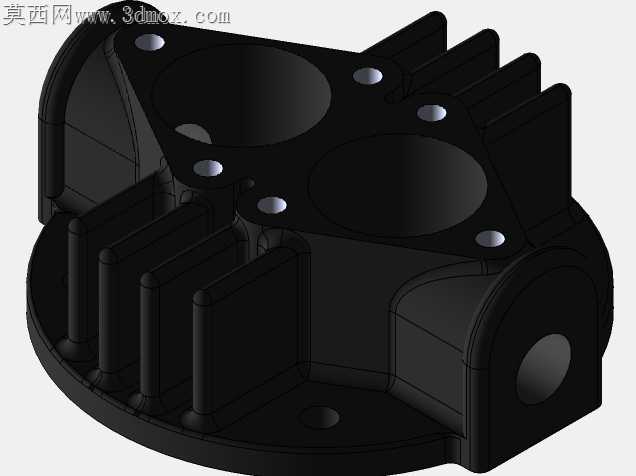

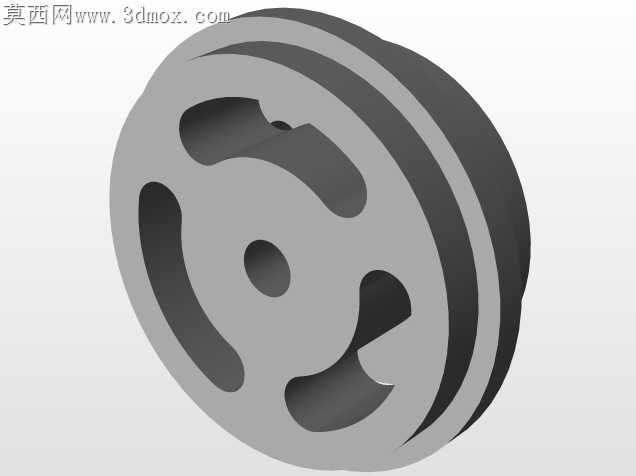

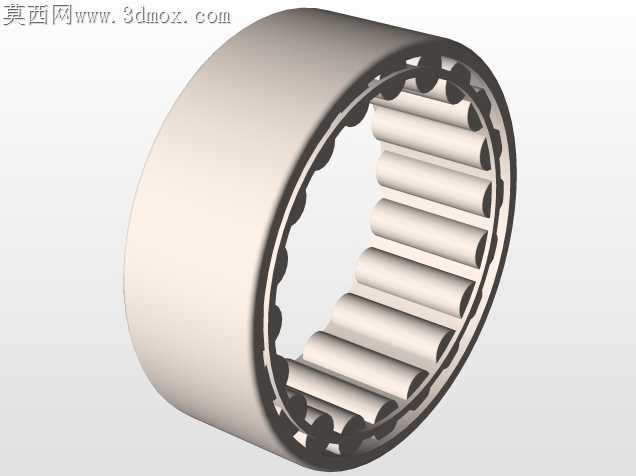

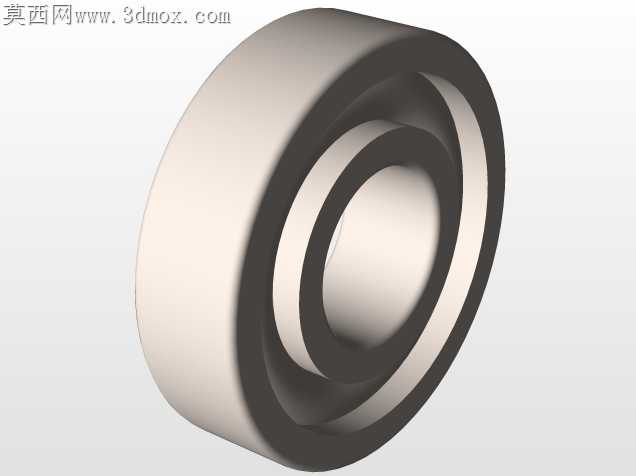

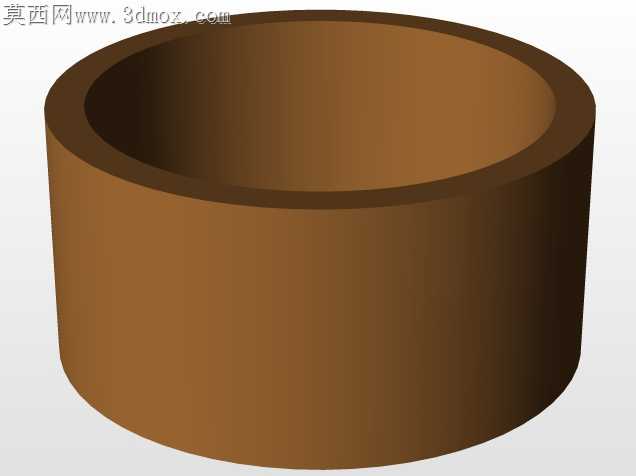

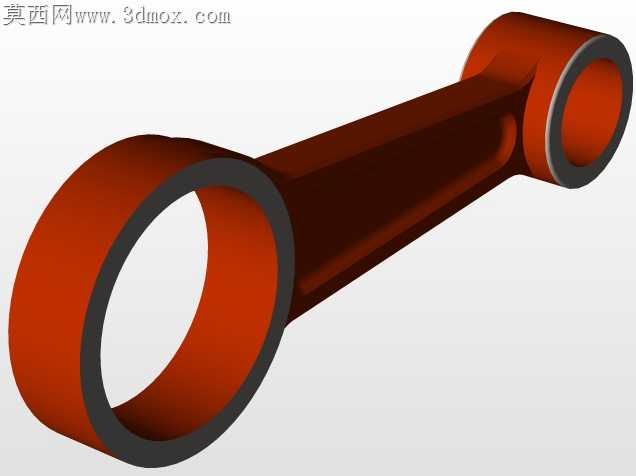

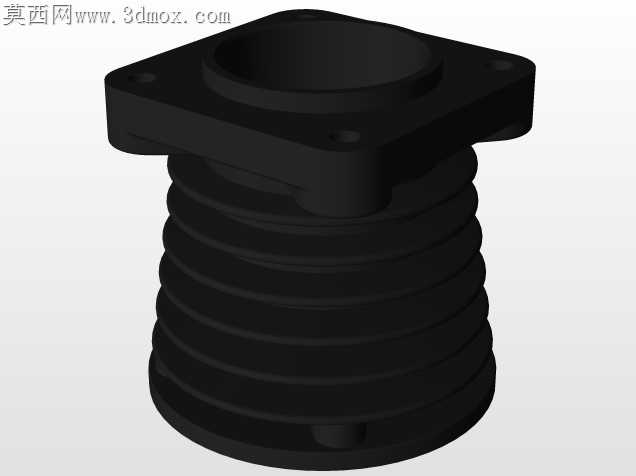

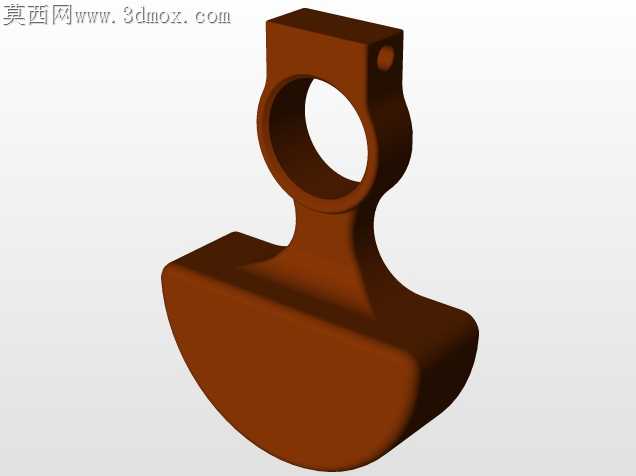

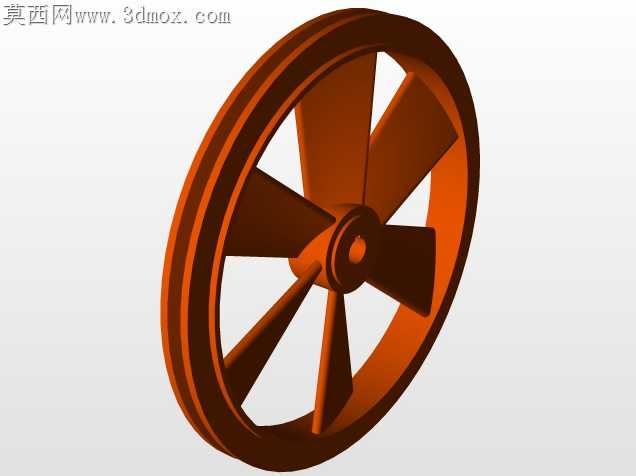

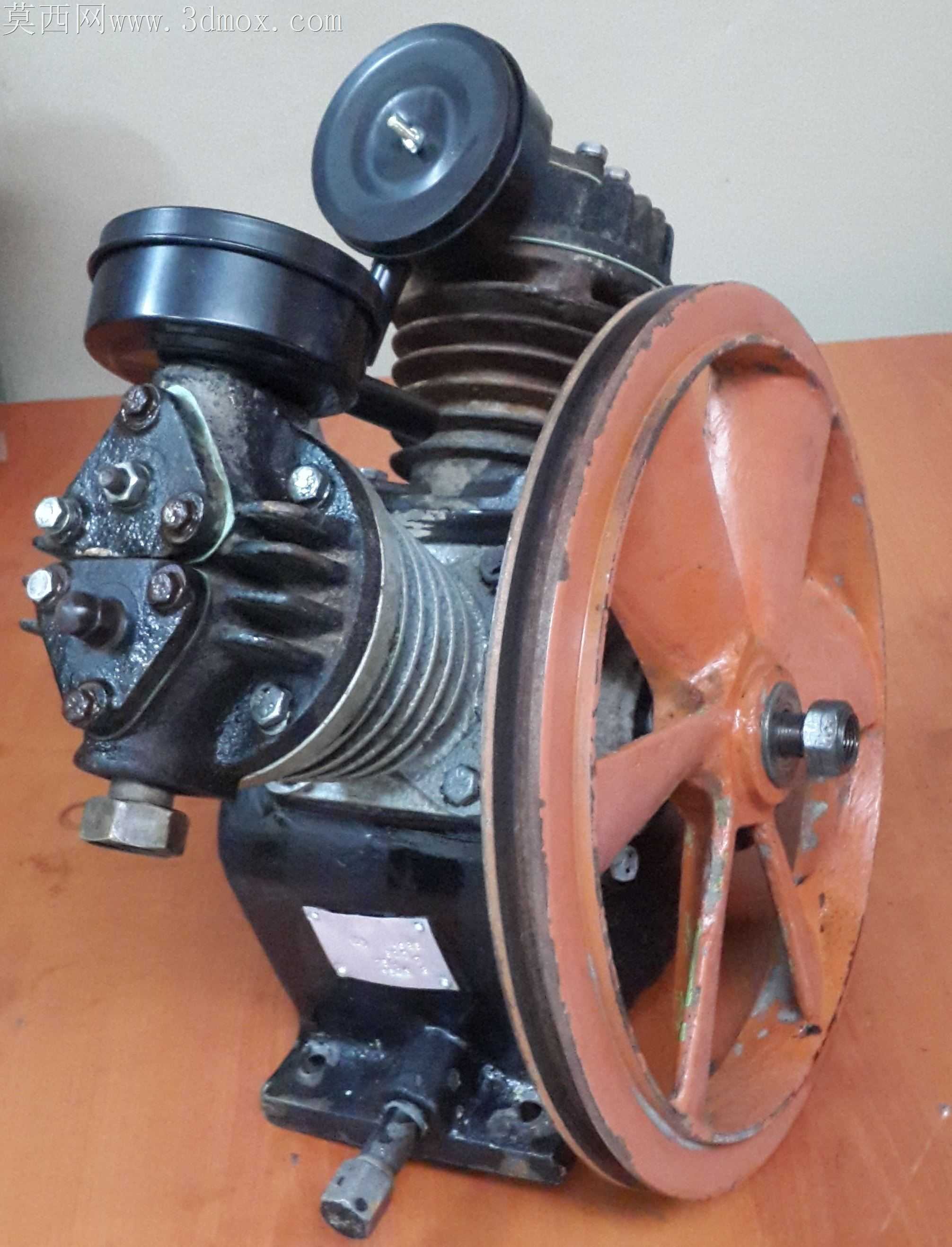

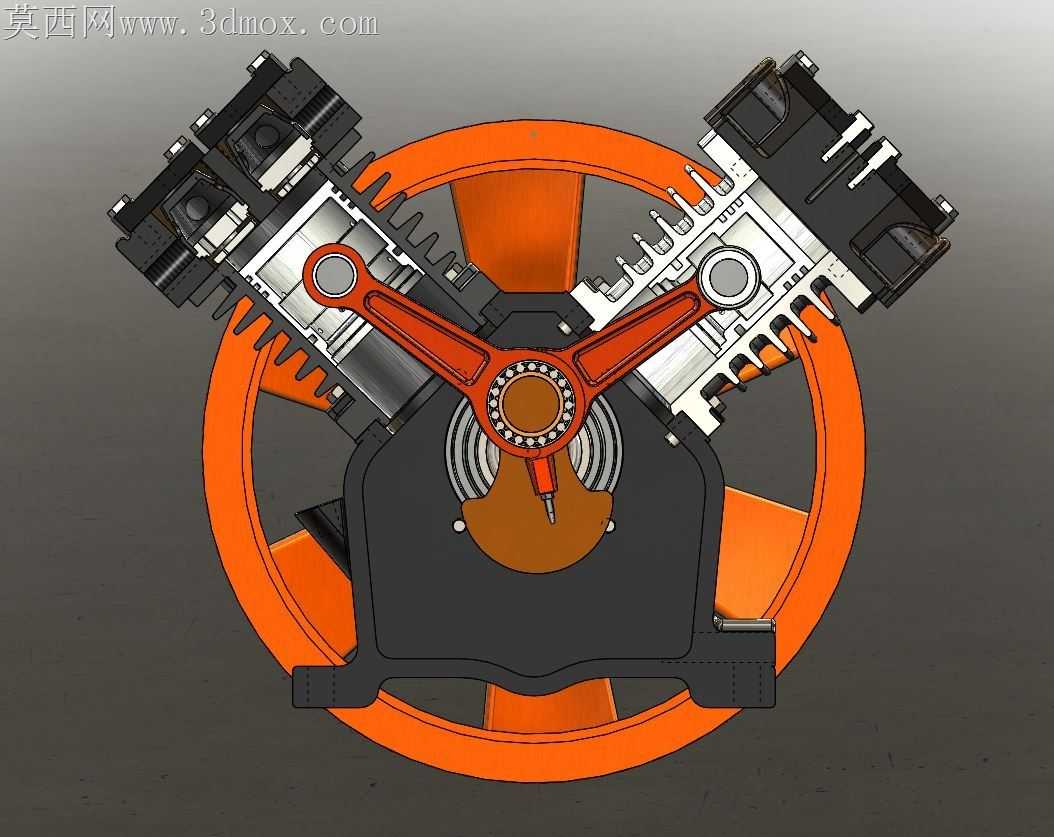

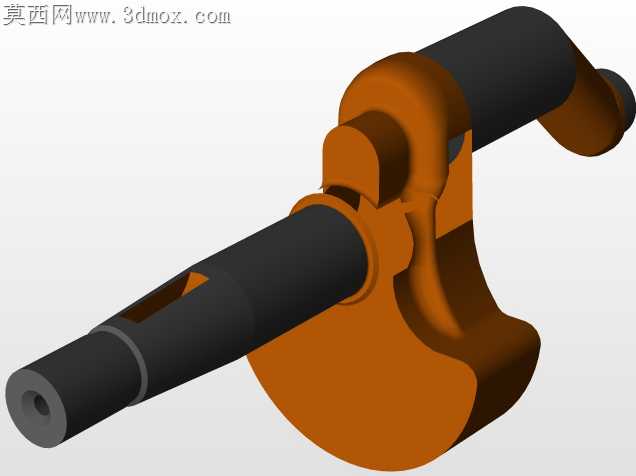

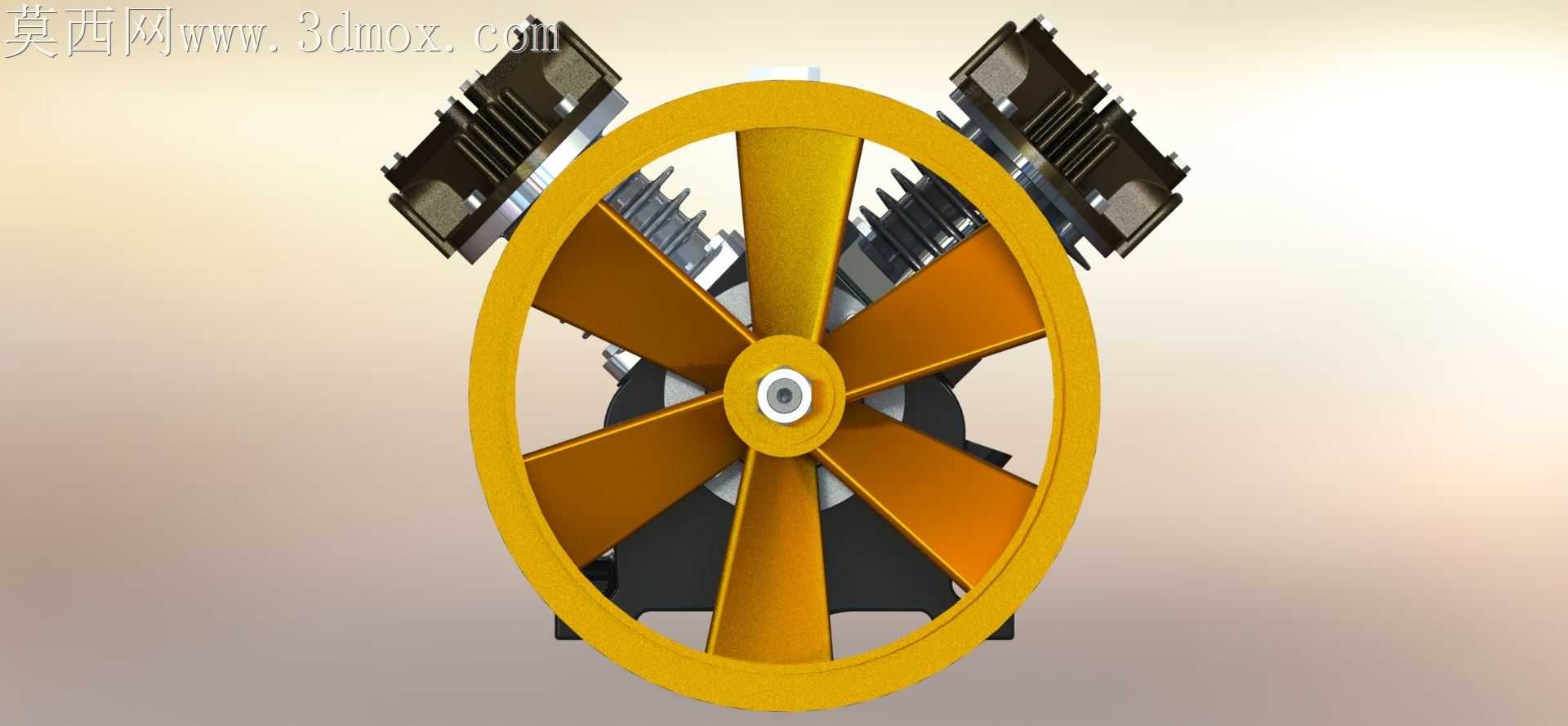

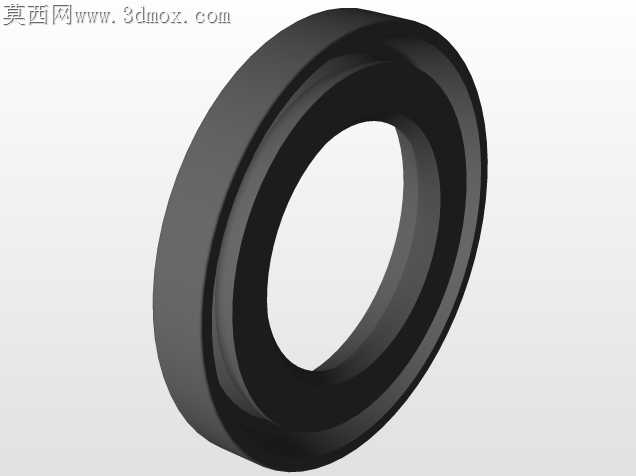

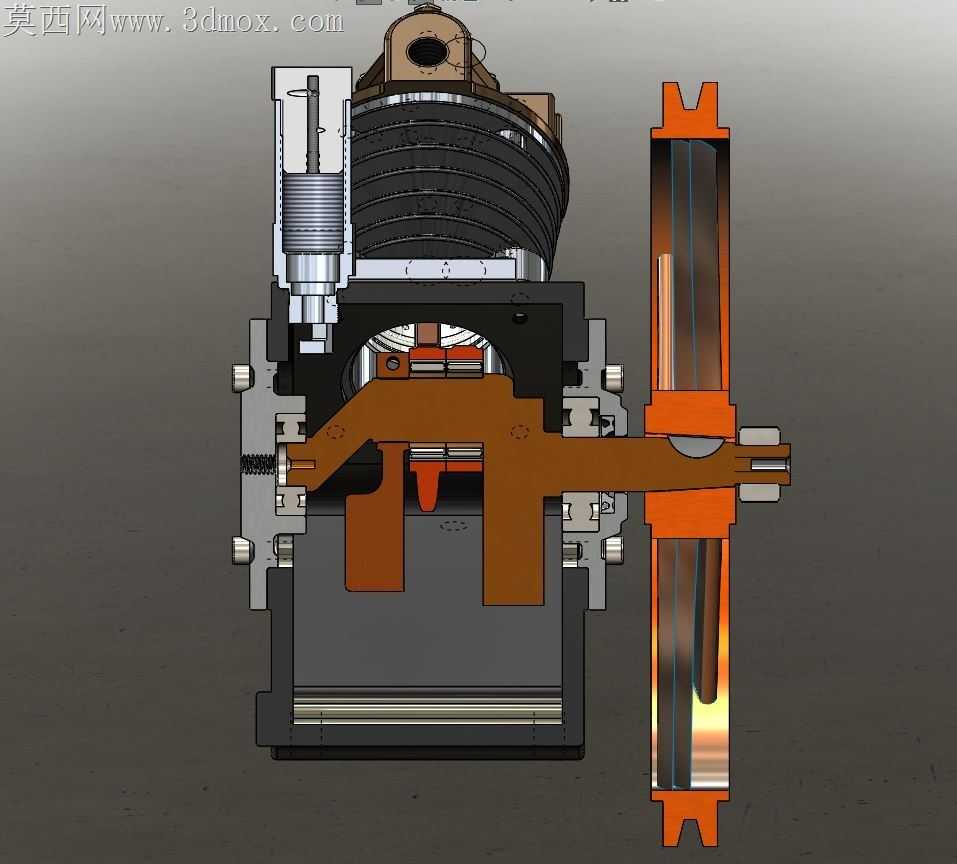

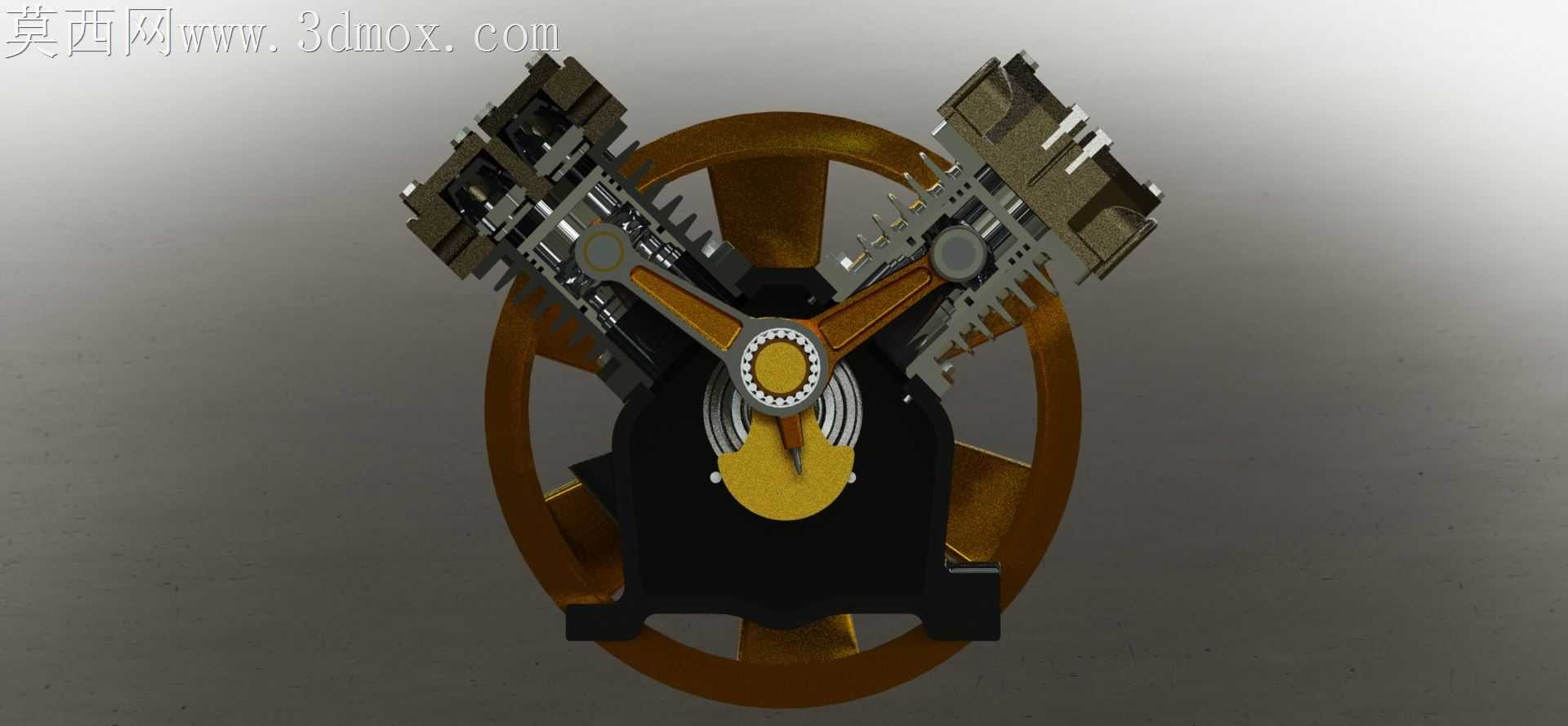

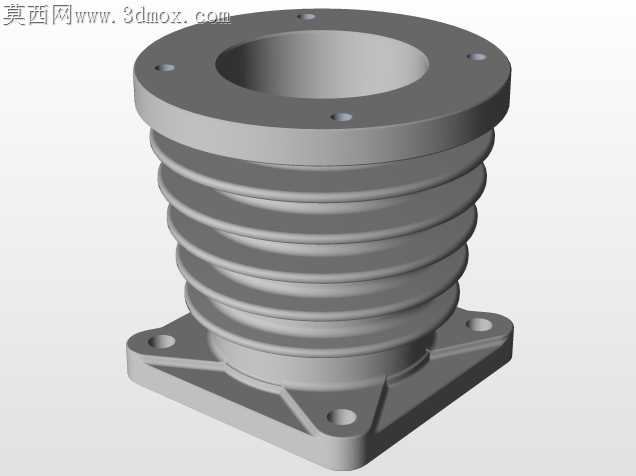

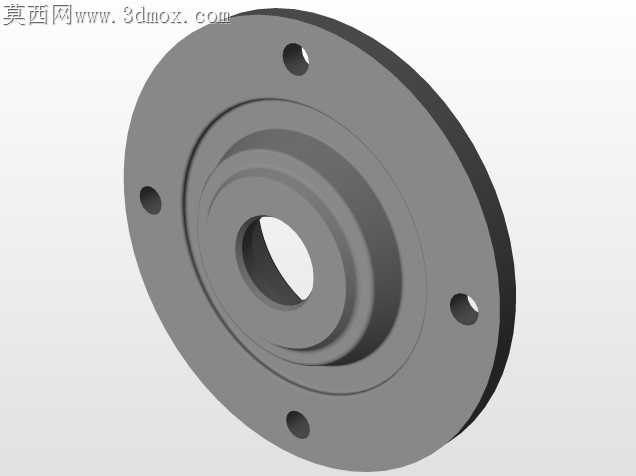

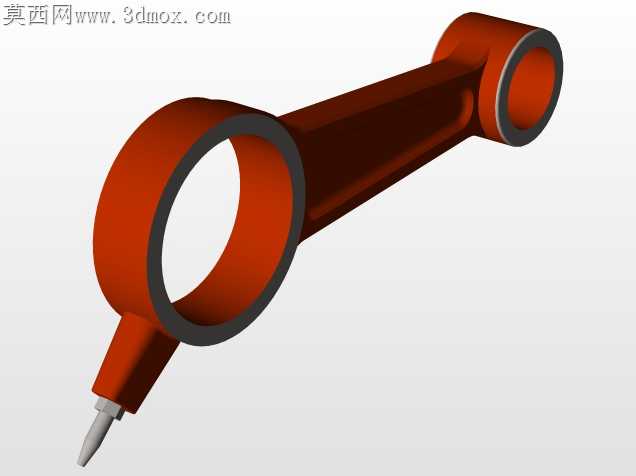

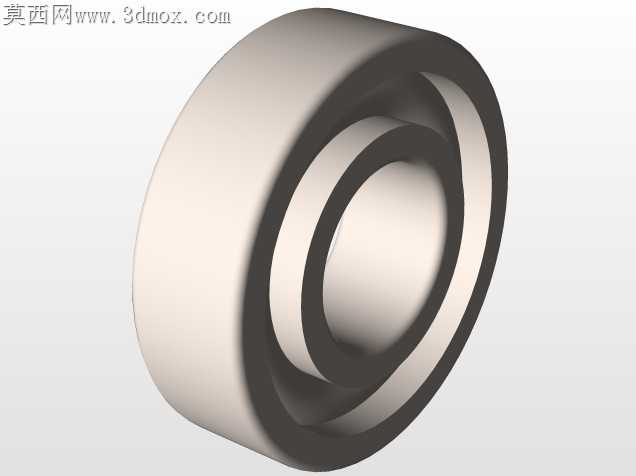

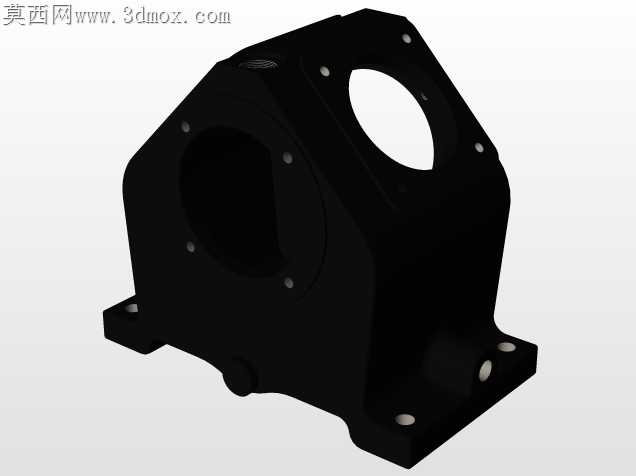

车间里早年投用的活塞式空压机，常出现阀片积碳卡滞、连杆小头衬套偏磨的故障，拆解后总能发现机头装配环节的公差累积问题——曲轴箱结合面的平面度超差0.03mm就会导致润滑油渗漏，带轮与曲轴的同轴度偏差超过0.05mm，运行满800小时就会出现皮带偏磨、轴承温升过快的问题。这款机头的三维结构在设计阶段就把装配公差的适配逻辑做进了每一处配合面，曲轴主轴承座的安装孔预留了0.02mm的铰削余量，现场装配时可根据轴承实际外圈尺寸做微量修配，避免过盈量过大导致的轴承抱轴，或是间隙过大引发的运行异响。活塞与气缸壁的配合间隙取0.04-0.06mm，既考虑了铸铁气缸在120℃工作温度下的热膨胀量，也给活塞环的密封预留了足够的贴合空间，不会因为间隙过小出现拉缸，也不会因间隙过大导致压缩比不足、排气量下降。带轮采用辐条式铸铁结构，轮槽的角度偏差控制在±0.5°以内，和三角带的接触面积能保持在85%以上，传动过程中不会出现打滑丢转，轮缘处做了动平衡去重处理，额定转速1200rpm时的振动幅值控制在0.1mm以内，不会把振动传递到机座引发整个空压站的共振。气阀组件的阀片采用瑞典进口阀片钢，升程限制器的高度做了0.1mm的梯度设计，不同排气压力工况下可更换对应厚度的密封垫片调整阀片升程，高压工况下减小升程降低阀片冲击载荷，低压工况下加大升程提升进气效率。连杆大头的轴瓦采用薄壁双金属结构，钢背与轴承合金的结合强度满足150MPa的剪切力要求，轴瓦表面开了0.8mm宽的导油槽，曲轴转动时飞溅的润滑油能顺着导油槽进入摩擦面，在轴瓦和曲轴轴颈之间形成稳定的油膜，避免干摩擦导致的烧瓦故障。气缸盖的散热鳍片间距取12mm，既保证了足够的散热面积，也不会因为鳍片过密导致积尘堵塞，日常维护时用压缩空气就能吹净鳍片间的灰尘，散热效率能长期保持在设计值的90%以上。曲轴箱的油道采用斜孔设计，加工时从箱体侧面一次钻削成型，没有多余的工艺堵头，长期运行不会出现堵头松动脱落导致的油压骤降问题，油底壳的放油螺塞带磁性吸附结构，能吸附润滑油里混有的铁屑，避免铁屑被带入润滑油路划伤摩擦面。
