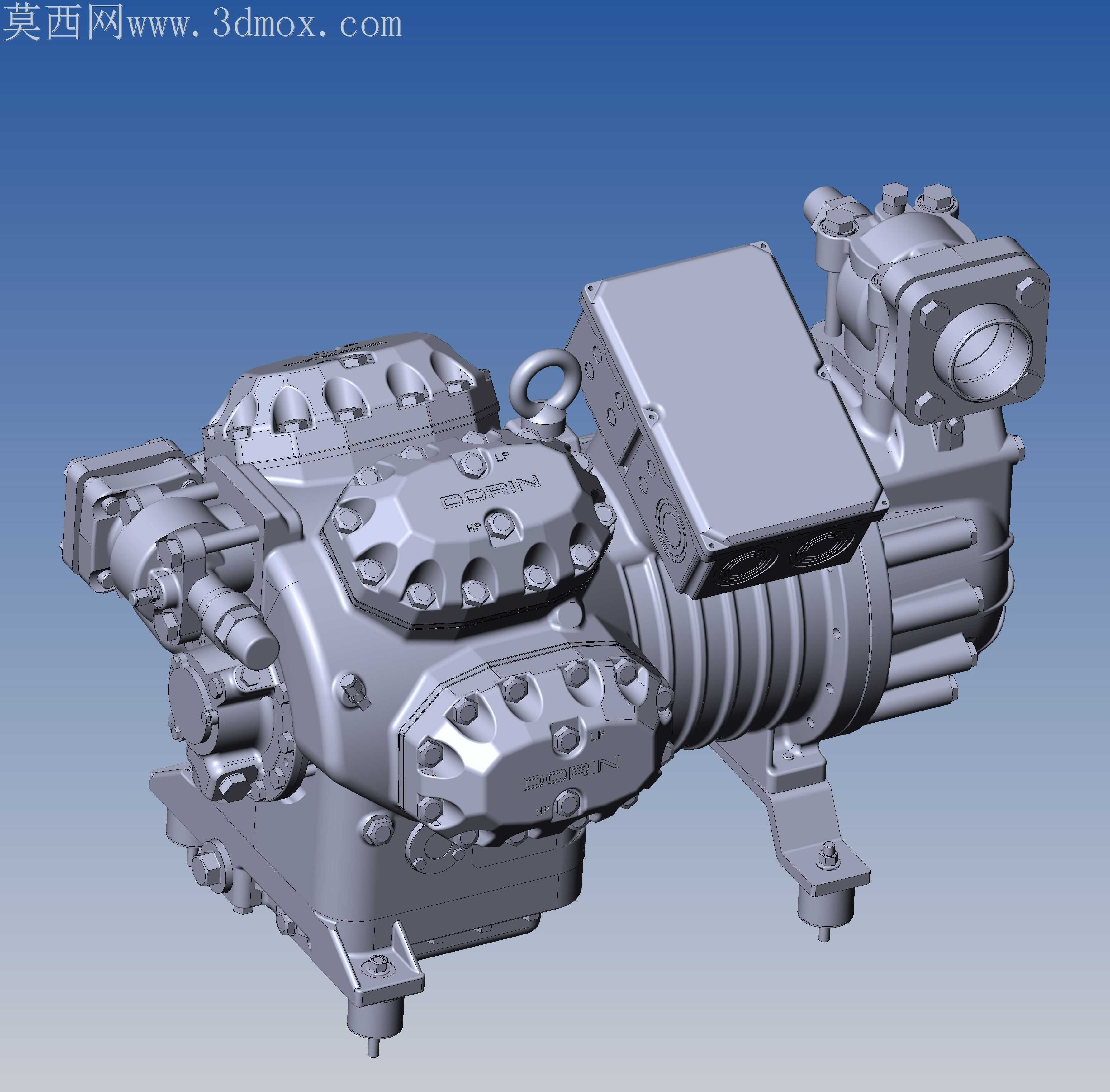

多林半封闭活塞式制冷压缩机结构

半封闭活塞式制冷压缩机在现场工况中最常出现的泄漏隐患，集中在缸盖密封面、接线盒腔体与吸气法兰的配合位置，这款多林机型的结构设计在加工适配层面做了不少针对性的取舍。缸盖部位的多螺栓排布没有采用常规等距圆周布局，而是顺着阀板的受力形变轨迹调整了孔位间距，高压侧螺栓间距收窄12%，能抵消压缩冲程中阀板单侧受高压顶推产生的微形变，减少密封垫片长期受交变载荷出现的疲劳渗漏，加工时只要按标注公差控制螺栓孔的位置度，不用额外做阀板强化处理就能满足密封要求。机身侧面的接线盒腔体和主机身采用一体化铸造成型，没有采用常见的分体式螺栓连接结构，省掉了一道外接合面的密封工序，铸造时只需要在接线盒腔体边缘预留0.8mm的精加工余量，铣平后直接嵌入密封胶圈就能达到IP65的防护等级，避免了分体式结构在低温工况下因两种铸件收缩率不一致产生的装配间隙。曲轴箱侧的散热肋片没有做等厚设计，靠近高压排气腔的肋片厚度比靠近吸气侧厚1.5mm，既匹配了不同区域的散热需求，也给铸造脱模留了足够的拔模斜度，不会出现肋片根部缩孔的缺陷，机加工时的走刀路径也能顺着肋片排布方向规划，减少空刀行程。底部的安装脚和机身采用圆弧过渡连接，过渡圆角半径按壁厚的1.2倍设计，能消解机组运行时的振动应力集中，安装脚的螺栓孔做了长圆孔设计，装配时可以抵消机架焊接产生的2mm以内的位置误差，不用现场扩孔调整。吸气法兰的止口深度比常规机型深1mm，装配时管道插入后能自动找正同轴度，减少法兰面因偏斜产生的密封失效，排气侧的阀组安装槽做了定位销孔设计，更换阀片组件时不用反复调整间隙，能缩短现场维护的装配时间。油分离器集成在机身排气侧的腔体内，没有采用外接管路连接，减少了三个管路焊口，既降低了制冷剂泄漏的概率，也让整机的外接管路布局更简洁，加工时只需要保证腔体内部的挡油板安装面平面度，就能达到预期的油气分离效果，不用额外做整机的管路气密性补焊。
