燃气发电厂同轴涡轮压缩机组结构

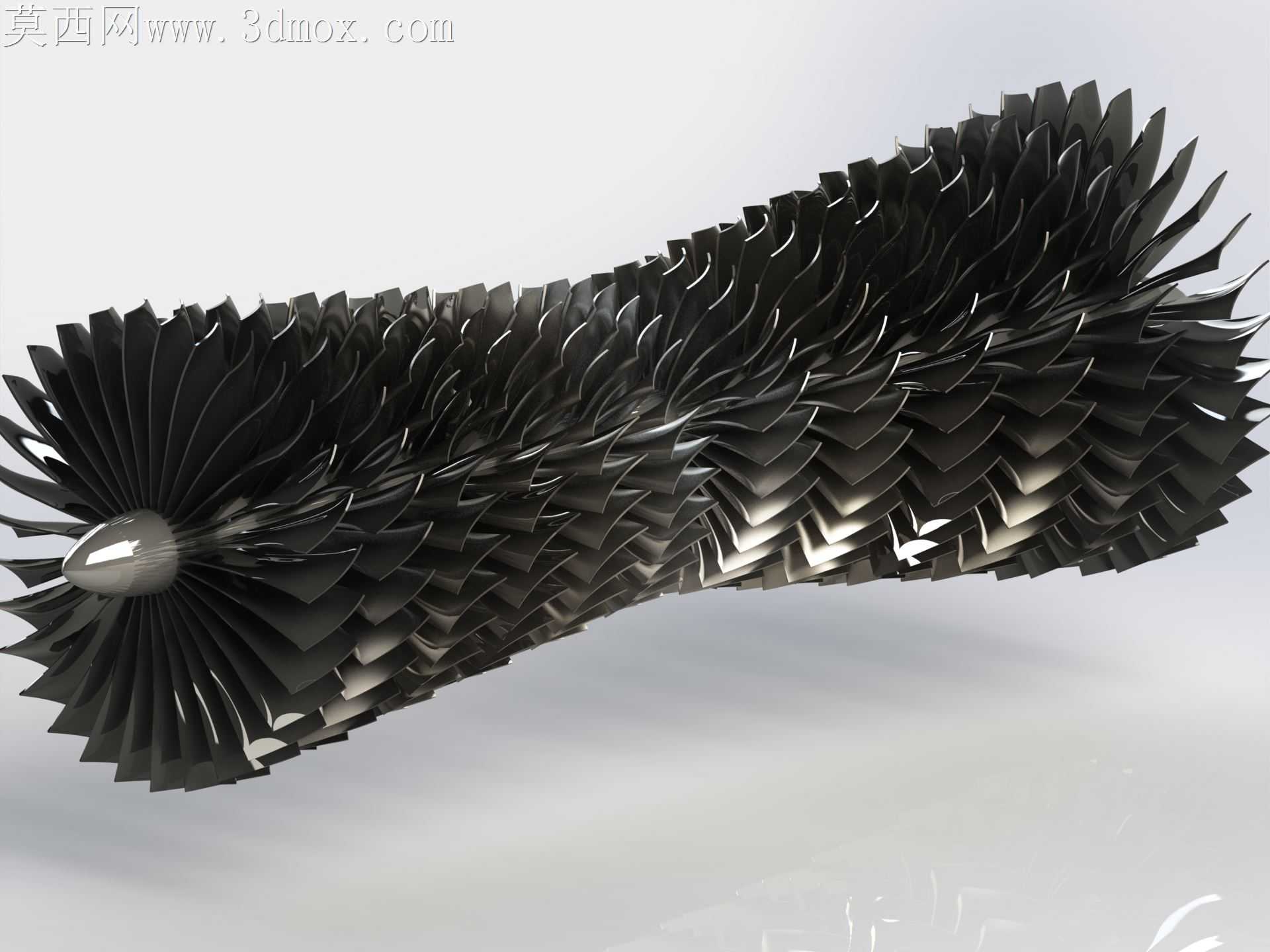

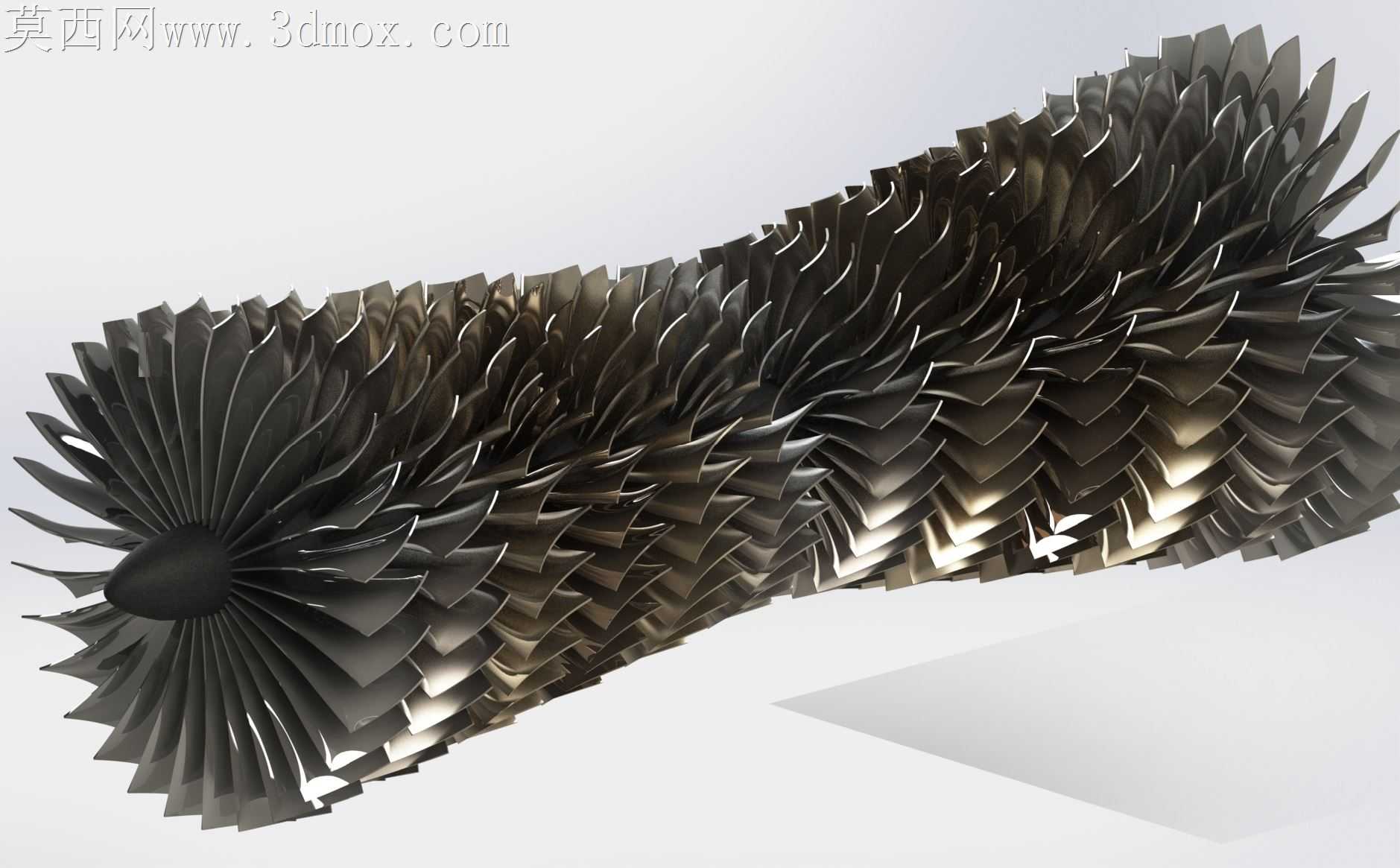

燃气发电场景下的同轴涡轮压缩机组，长期面临高温燃气冲刷、高转速离心载荷、轴系同轴度偏差引发的振动超限问题，传统分体式轴系设计在现场运维中常出现密封件磨损快、级间漏气损失大、检修后对中耗时长的痛点。这套同轴布置的结构设计，直接将涡轮端与压缩端的转子集成在同一根主轴上，省去了中间联轴器的连接环节，从根源上消除了联轴器对中误差带来的轴系振源，也减少了两处动密封的设置点位，降低了长期运行下的燃气泄漏风险。

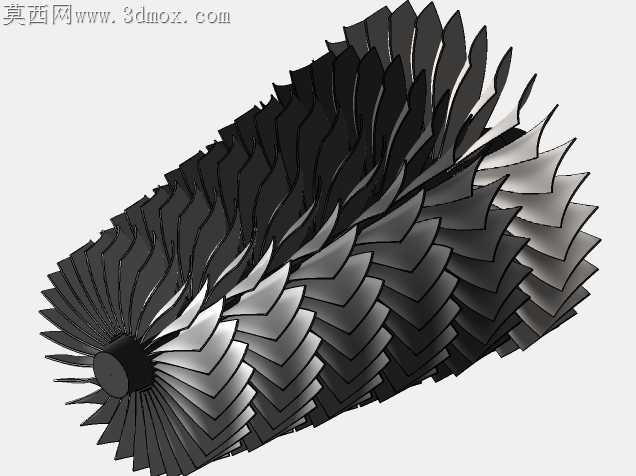

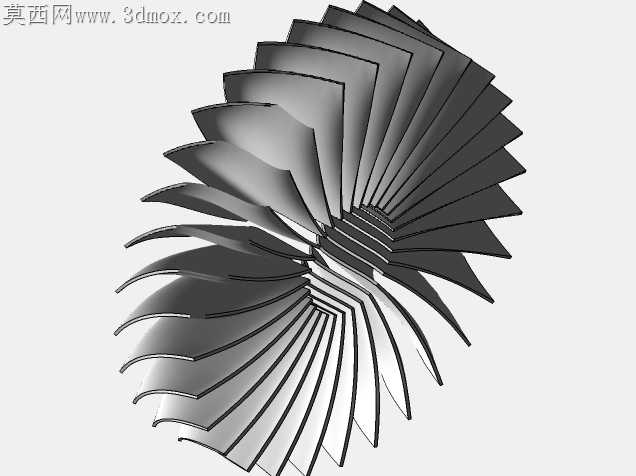

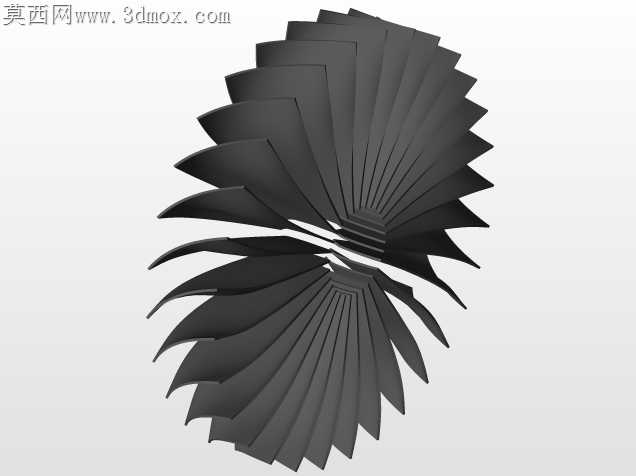

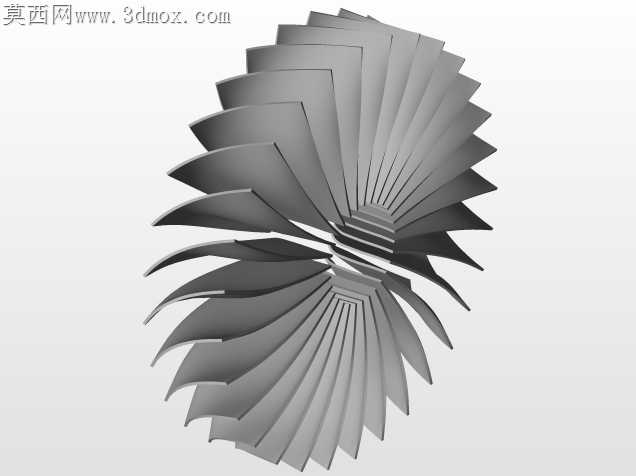

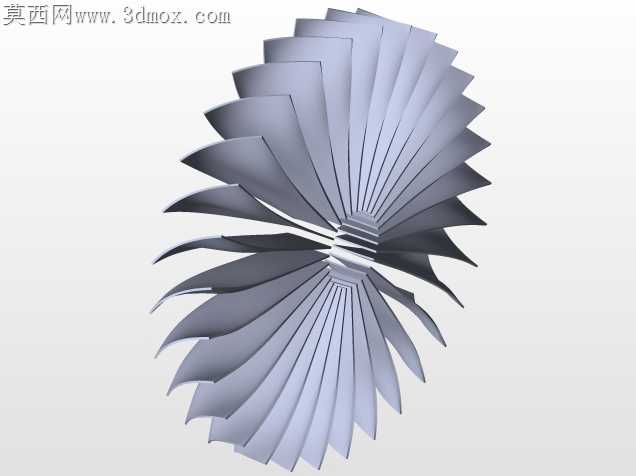

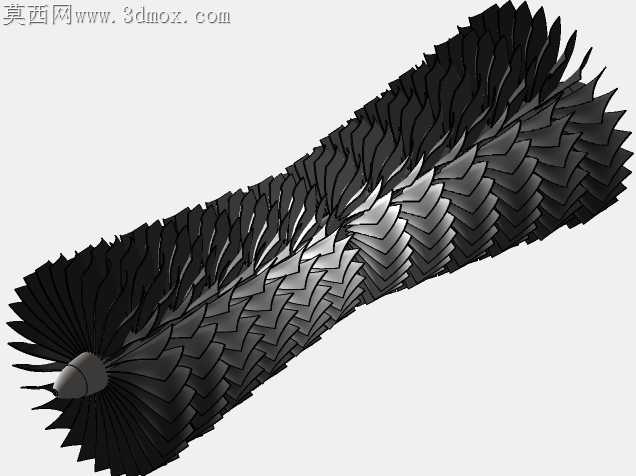

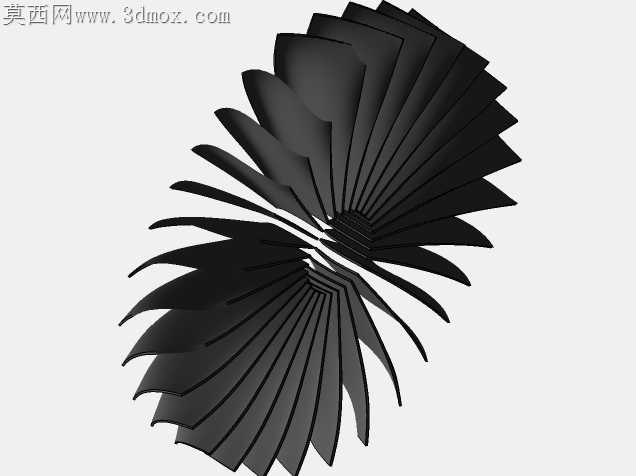

各级叶片的叶根采用枞树型榫槽配合结构，榫头与轮盘槽的配合公差控制在微米级，既保证高转速下叶片离心力的均匀传递，也预留了高温工况下叶片热膨胀的微量滑移空间，避免热应力集中导致的叶根断裂。叶片型线采用三元流曲面设计，每一级叶片的安装角、扭转曲率都顺着气流流向逐级调整，压缩端的叶片从进气端到出气端弦长逐步缩短、叶型厚度逐步减薄，匹配气流被压缩过程中压力升高、流速变化的特性，减少气流在叶道内的涡流损失。涡轮端的叶片前缘做了微小的圆弧钝化处理，应对高温燃气中携带的微小硬质颗粒冲刷，降低叶片前缘的冲蚀磨损速率，延长高温段部件的服役寿命。

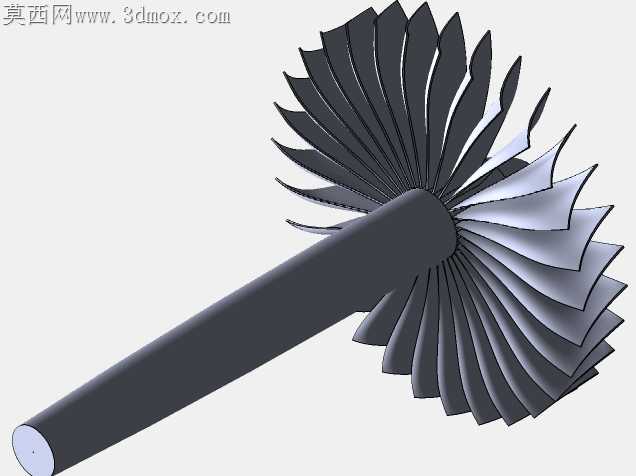

轮盘与主轴的配合采用过盈加热装配工艺，过盈量经过反复核算，既保证常温装配后足够的抱紧力矩传递扭矩，也兼顾机组启动暖机过程中轮盘受热膨胀后不会出现配合松动，同时避免过盈量过大导致主轴内应力过高引发的轴系变形。整根轴系的支撑轴承位置避开了各阶临界转速对应的振型节点，运行转速区间完全落在临界转速的安全裕度之外，防止运行中出现共振损坏部件。级间的密封采用梳齿式迷宫密封，密封齿与轴套的间隙顺着气流方向逐级收窄，配合轴套表面的耐磨涂层，在不增加转动摩擦阻力的前提下，最大限度降低级间的气体内漏，提升压缩效率。

进气端的整流帽采用流线型椭球曲面设计，曲面曲率与第一级动叶的进气角完美衔接，避免进气端出现气流分离，让来流均匀进入第一级叶道，减少进气扰动带来的效率损失。机壳的分段法兰结合面采用止口定位结构，法兰螺栓的排布顺着机壳圆周方向均匀加密，保证机壳装配后的圆度公差，避免机壳变形刮碰转动叶片。这套结构完全贴合燃气发电厂的实际运行工况，所有细节设计都围绕长期高负荷运行下的可靠性、效率、运维便捷性做取舍，没有冗余的装饰性结构，每一处曲面、每一处配合公差都对应着实际运行中的痛点解决，可直接用于燃气轮机压缩机组的结构教学、工况仿真分析、改型设计参考。
