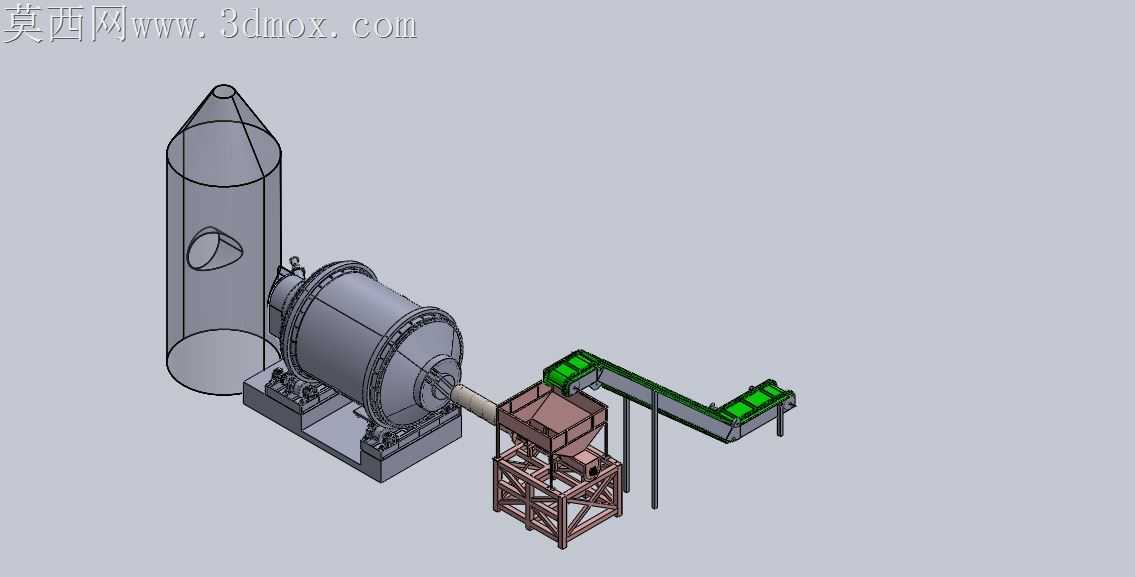

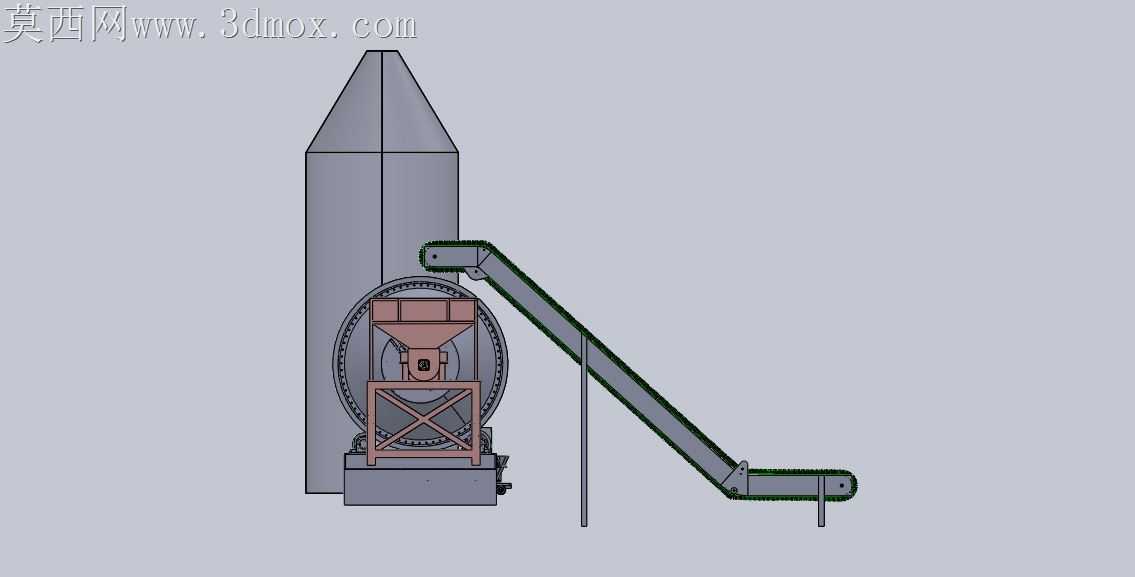

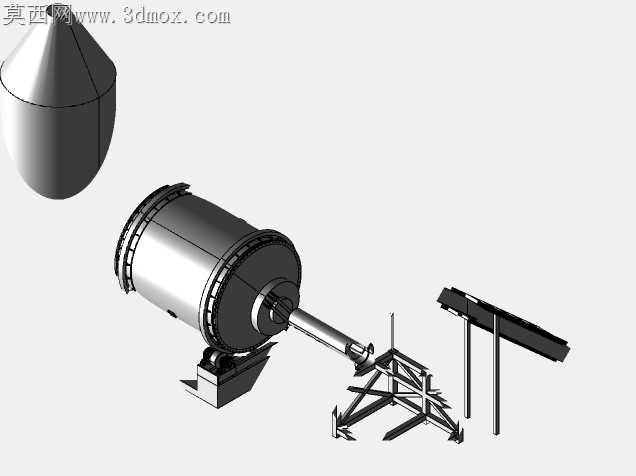

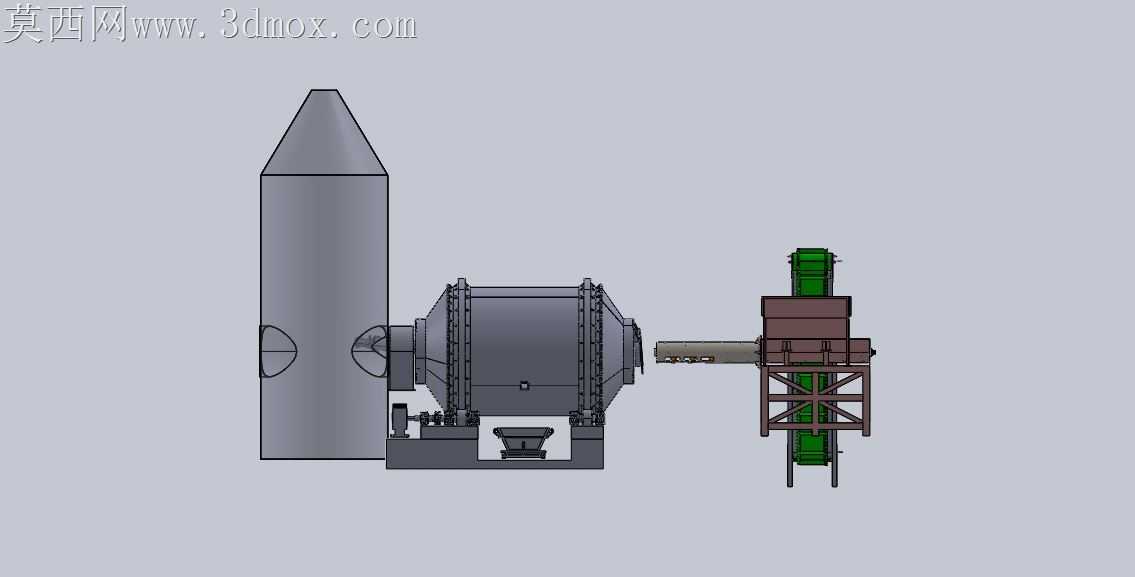

带螺旋与装载输送机构的熔炼设备

冶金生产现场里，熔炼炉的进料环节长期存在物料撒漏、输送衔接错位、设备共振偏移的痛点，这套带双输送机构的熔炼设备，从装配逻辑视角做了全链路的公差匹配与结构衔接设计。炉体侧部的螺旋输送机出料口，没有采用常规的直连法兰结构，而是预留了12mm的轴向浮动间隙，配合带聚四氟乙烯密封层的软连接套，抵消炉体高温形变带来的接口错位，避免高温物料从接缝处泄漏灼伤现场操作人员。侧置的带式装载输送机，机架底部的支脚做了可调节的腰型孔设计，安装时可以根据现场地面的平整度调整±20mm的高度差，不需要额外加工预埋垫板就能让输送机出料端精准对准螺旋输送机的受料斗，减少现场安装的二次配作工作量。

转鼓式熔炼炉的托轮组与滚圈的配合面，特意将接触角控制在60度，既保证炉体转动时的承载稳定性，又不会因为接触面积过大导致转动阻力飙升，托轮座的安装基准面和螺旋输送机的机架基准面做了共面设计，安装时可以共用同一根水平校准基准，避免两套设备因为基准不统一出现运行时的相对偏移。螺旋输送机的叶片边缘和筒体内壁预留了3mm的均匀间隙，既不会因为间隙过大导致物料残留堵料，也不会因为加工公差导致叶片刮擦内壁产生异响和磨损，叶片的螺距从受料端到出料端做了渐变设计，受料端螺距更大保证进料顺畅，出料端螺距收窄控制物料进给速度，匹配熔炼炉的进料速率要求，避免一次性进料过多导致炉温骤降影响熔炼效率。

带式输送机的机架侧面加装了可拆卸的挡料板，挡料板和皮带边缘的间隙控制在5mm，既能挡住粒径较大的物料从皮带侧边掉落，又不会摩擦皮带造成额外的功率损耗，挡料板采用快拆式卡扣固定，日常清理皮带夹带的余料时不需要拆卸螺栓就能快速取下。两套输送机构和熔炼炉的连接位置，都没有采用刚性焊接固定，而是用带缓冲垫的螺栓连接，抵消设备运行时产生的振动传递，避免长期振动导致螺栓松动、焊缝开裂的隐患。炉体顶部的锥形排烟罩，底部法兰和炉体的连接位置做了阶梯式密封槽，嵌入耐高温的石棉盘根，不需要涂抹密封胶就能实现可靠密封，后期更换密封件时只需要撬开压盖就能完成操作，大幅降低维护的时间成本。
