锥齿轮驱动往复花键传动结构

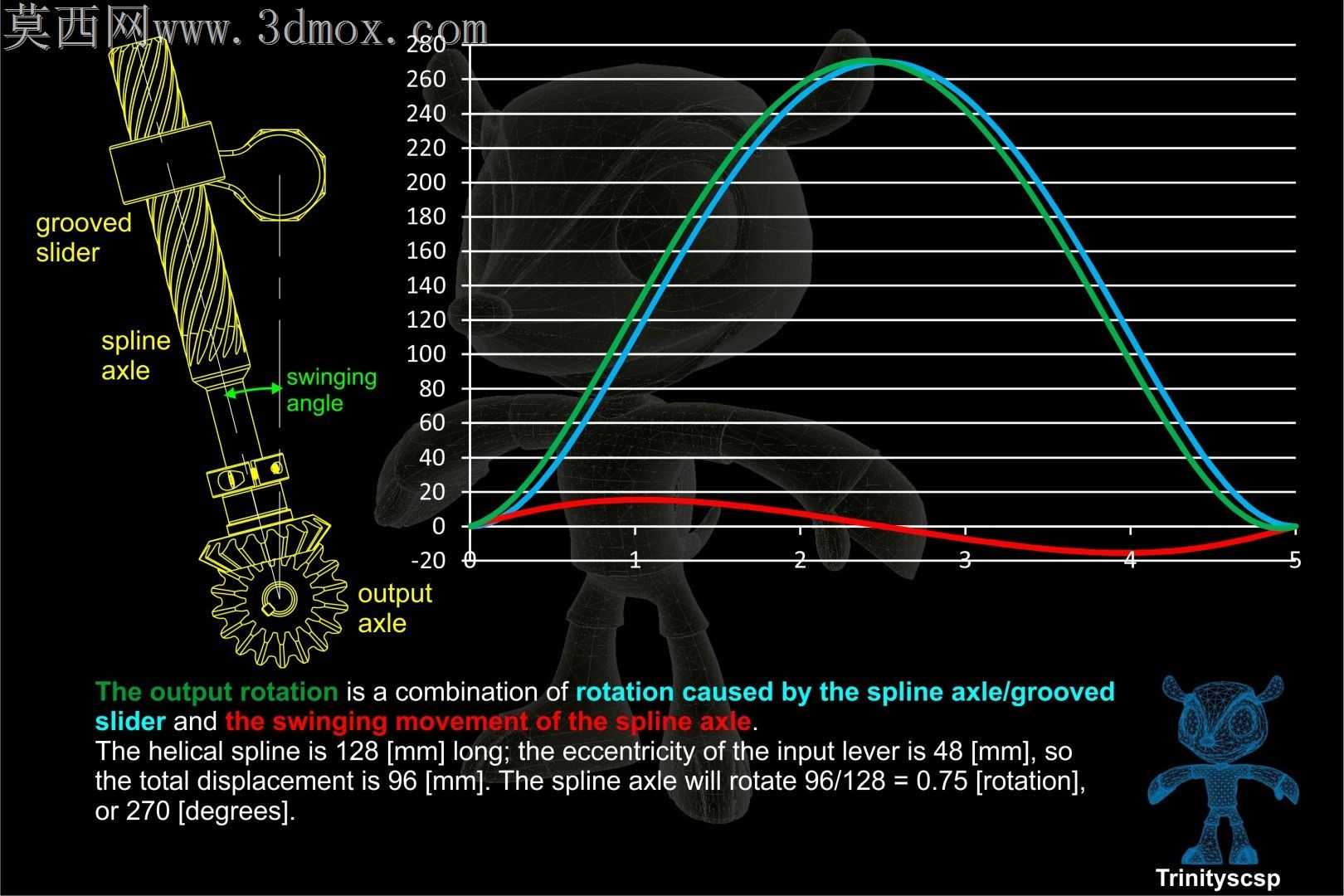

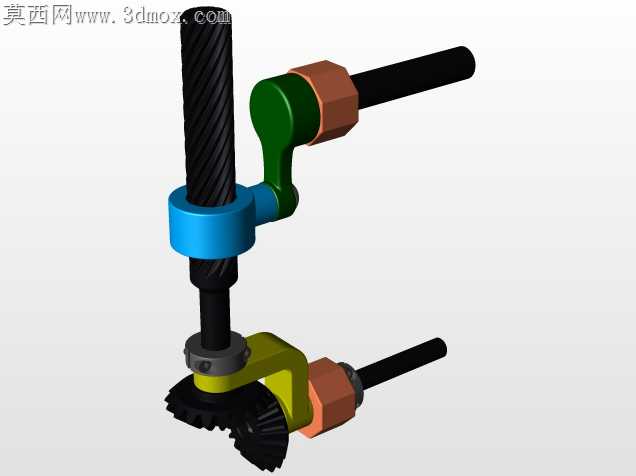

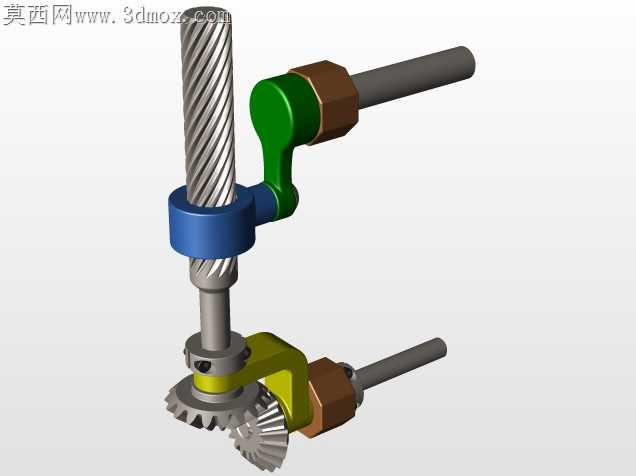

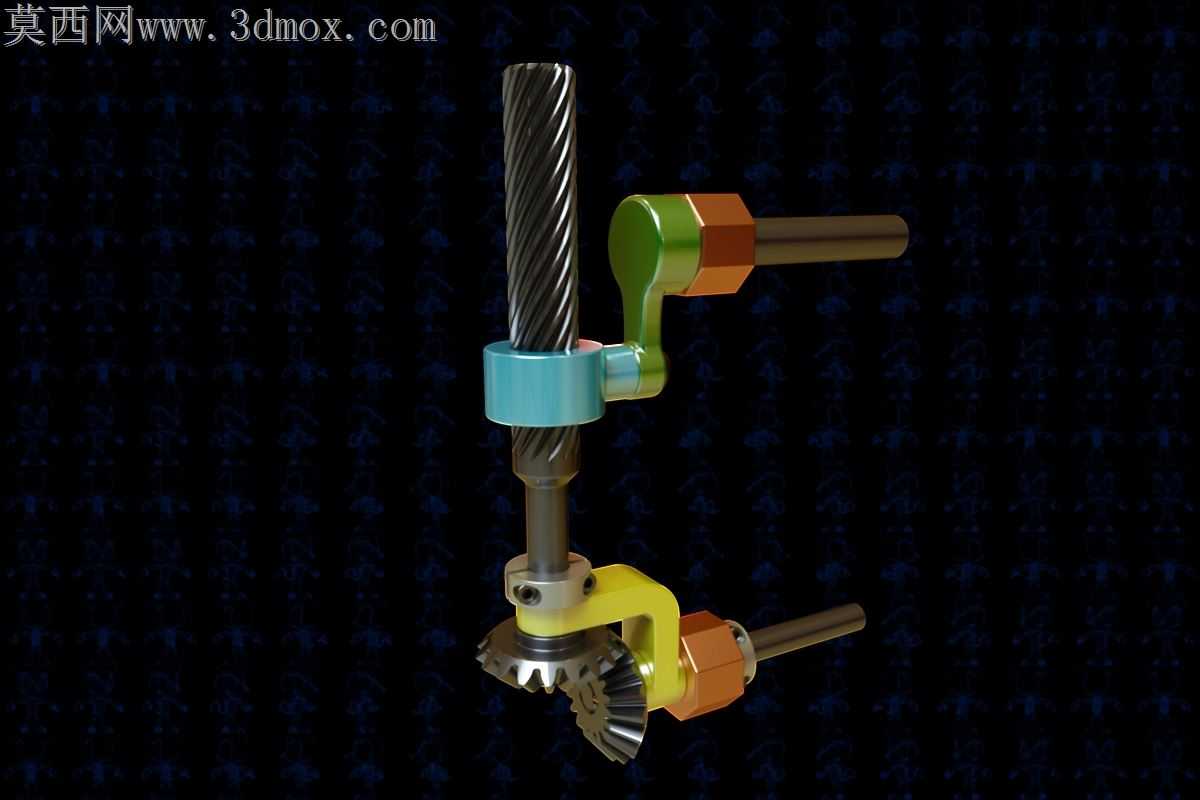

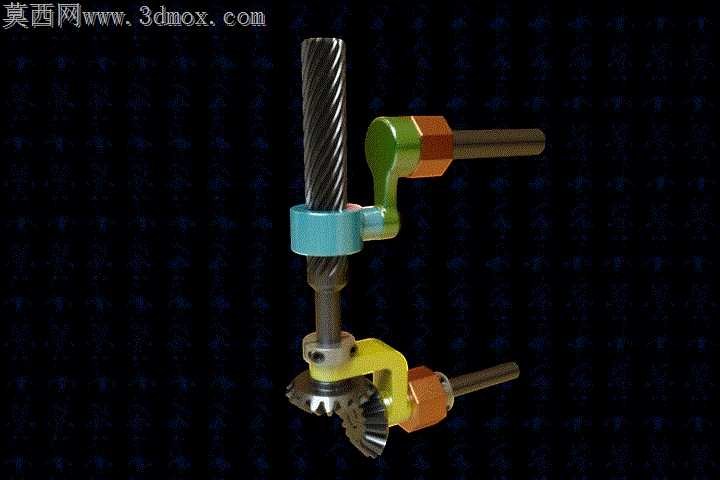

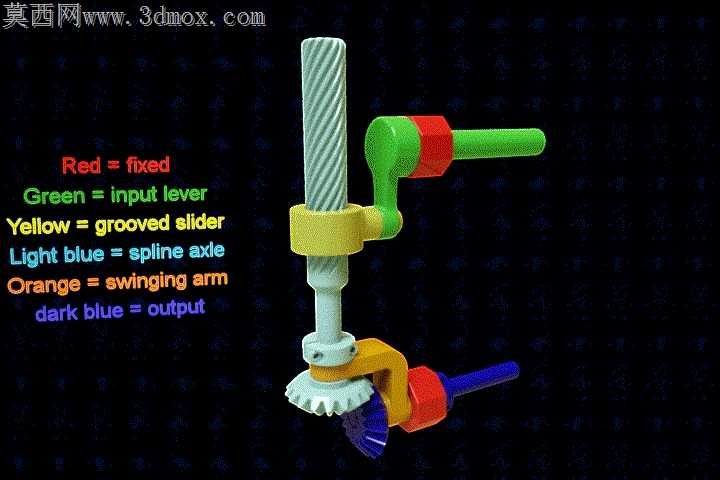

车间里老式往复进给机构常出现花键副卡滞、换向冲击过大的问题，根源在于传动链的同轴度公差预留不足，以及换向拨叉与滑动套的接触应力分布不均，这套往复花键传动结构在细节上做了针对性的适配调整。下端锥齿轮副的啮合齿面做了微鼓形修形，避免轴系受载挠曲时出现齿端棱边接触，装配时无需反复刮研齿面就能保证啮合接触斑点覆盖齿宽七成以上，降低现场装配的技能门槛。滑动套与花键轴的配合段特意加长了导向长度，配合间隙控制在0.02-0.03mm区间，既不会因为间隙过大出现换向窜动，也不会因为间隙过小在热态工况下出现抱死，花键齿侧的润滑槽顺着轴向往复运动方向开设，能在滑动过程中持续带油润滑，避免干磨拉伤。拨叉与滑动套的接触位置选在滑动套的质心高度，往复换向时不会对滑动套产生附加倾覆力矩，拨叉端头镶嵌的耐磨衬套与滑动套的环槽采用小间隙配合，换向瞬间的冲击力能通过衬套的微量形变缓冲，不会直接磕碰金属基体产生异响。输入轴与输出轴的轴承座端面预留了0.05mm的调整垫片组，装配时可通过增减垫片调整锥齿轮的啮合侧隙，不用拆解整个传动链就能完成间隙补偿，后期维护时也能快速抵消轴承磨损带来的侧隙增大问题。花键轴的上端螺纹段做了退刀槽优化，退刀槽的圆角半径匹配加工刀具的圆弧半径，避免车削加工时出现应力集中缺口，同时也能保证滑动套运行到行程上端时不会被退刀槽卡滞。换向摇臂的弯折角度经过反复校核，能保证花键轴的往复行程刚好匹配锥齿轮单圈转动的升程，不会出现行程超限导致的构件碰撞，摇臂与轴的连接采用平键加锁紧螺钉的双重固定，大负载换向时也不会出现松脱打滑。整套结构没有采用复杂的异形构件，所有零件都能通过普通车、铣、滚齿设备加工完成，不需要定制特殊刀具，加工成本可控，同时装配逻辑清晰，没有需要特殊工装才能完成的装配步骤，适合作为小型进给机构的传动单元直接套用，也能作为机械传动实训的拆装案例，让学习者直观理解旋转运动转往复直线运动的传动逻辑，以及公差配合、应力分布对机构运行稳定性的实际影响。
