蓝牙智能挂锁内部结构三维设计

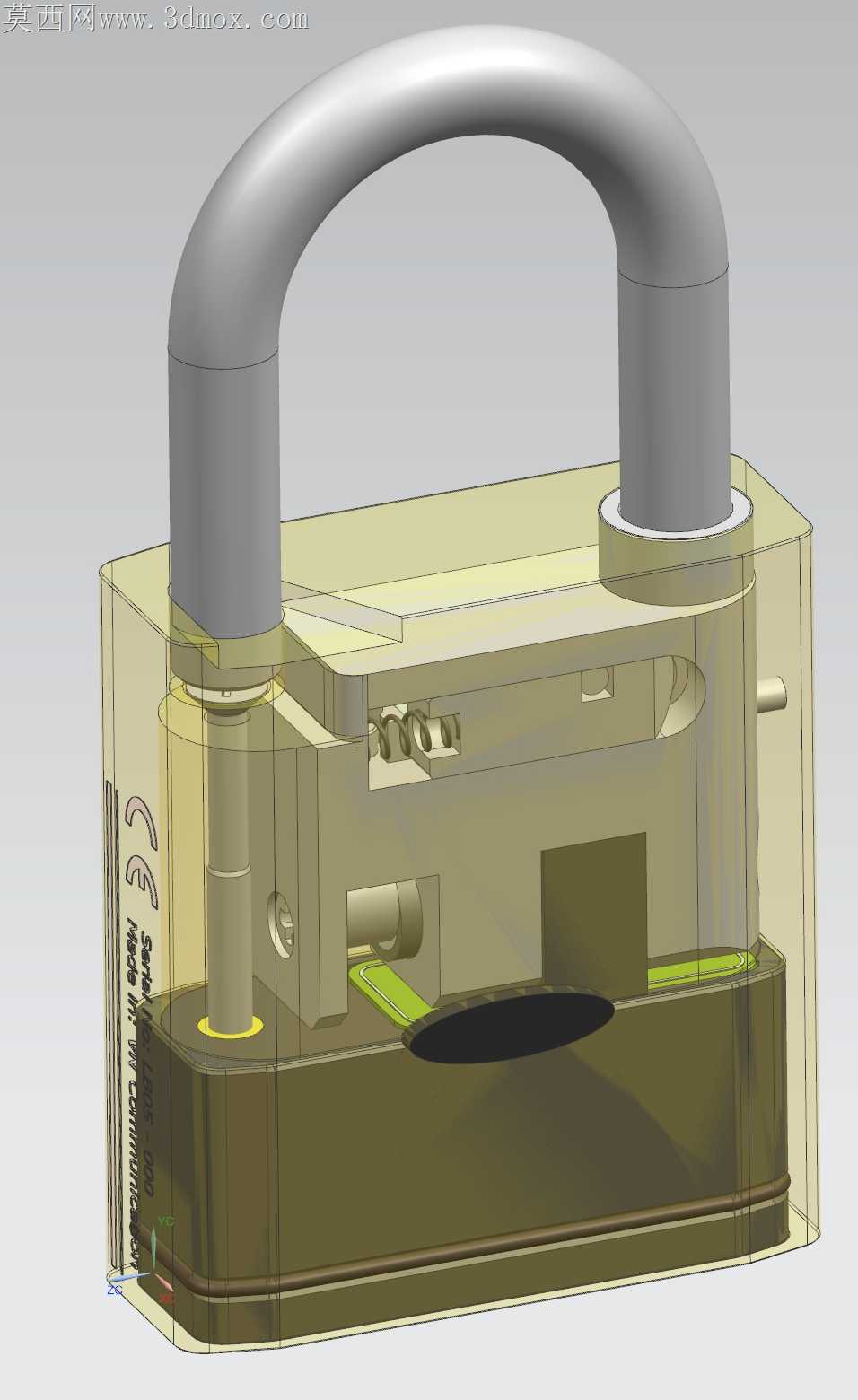

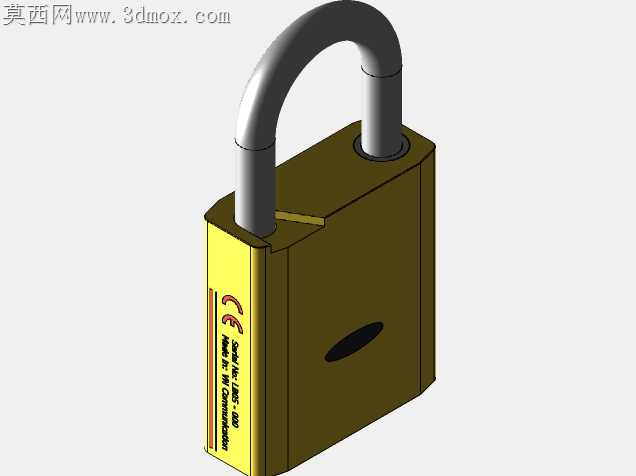

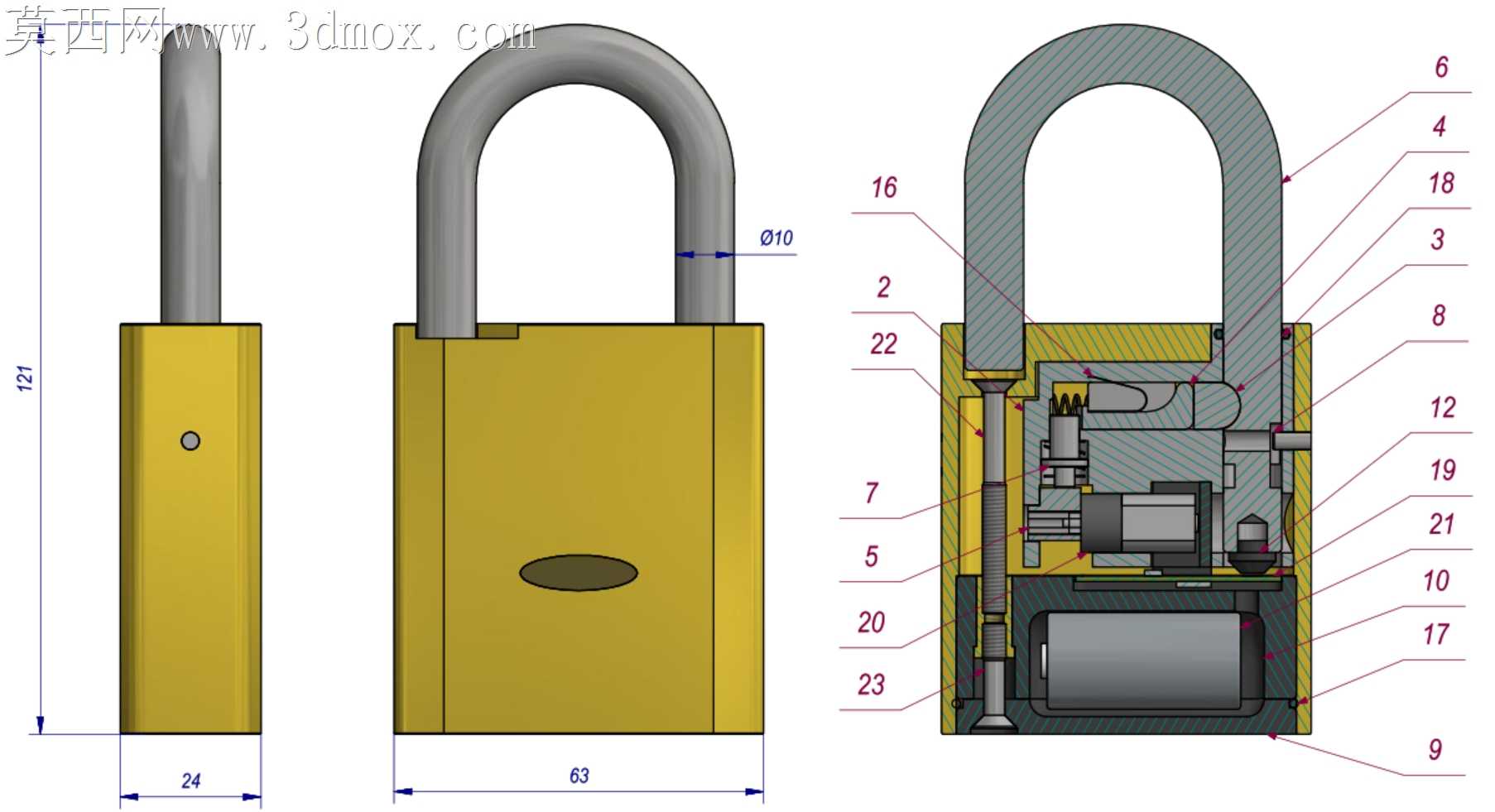

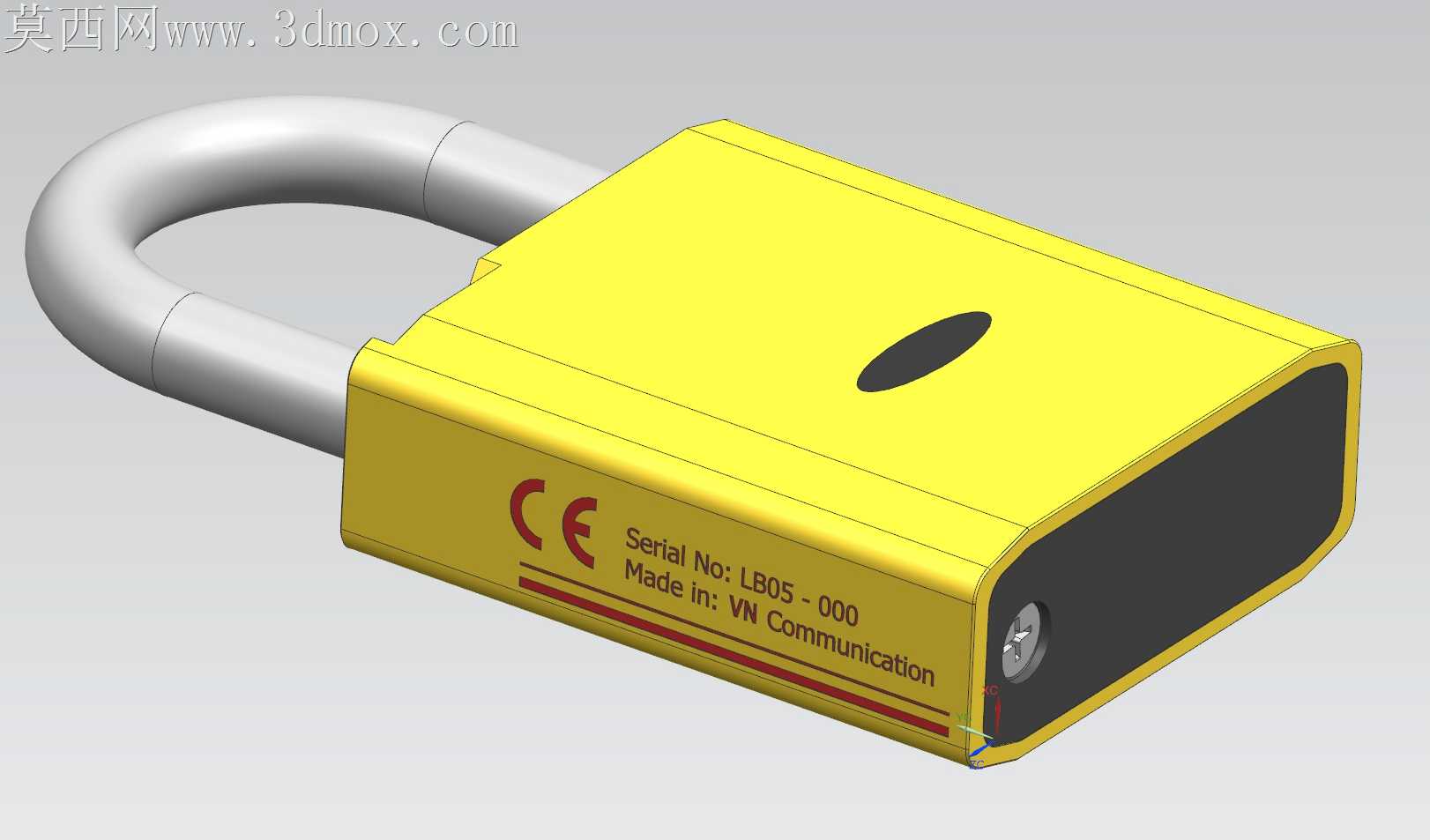

传统挂锁加工中常遇到锁梁配合间隙不均、锁体内部电子元件排布挤压传动件的问题，这款蓝牙智能挂锁在结构设计阶段就针对这些加工与装配痛点做了针对性优化。锁梁采用圆弧过渡的U型结构，与锁体配合的直杆段做了等直径公差带设计，加工时可一次走刀完成外圆磨削，避免二次装夹带来的同轴度误差，锁梁根部与锁体接触的位置预留了0.02mm的配合间隙，既保证开合顺畅，又能避免长期使用后粉尘卡滞的问题。锁体外壳采用方正的黄铜质感造型，侧面的指纹识别区域做了下沉0.3mm的凹面设计，加工时可通过铣削一次成型，凹面边缘做了R0.5的圆角过渡，既避免锐边划手，也能在压铸成型时减少应力集中，降低外壳开裂的风险。内部结构排布上，电池仓设置在锁体最下方的独立腔室，与上方的传动机构、蓝牙控制模块通过隔板分隔，隔板上预留了走线槽，装配时线材可顺着槽位排布，不会被传动齿轮夹断，也不会挤占锁舌的活动空间。锁舌与锁梁的卡位结构采用斜面咬合设计，锁舌弹出时斜面与锁梁的卡槽贴合，相比传统的直角卡位，咬合接触面积提升30%，抗剪切能力更强，同时锁舌的复位弹簧采用等节距圆柱弹簧，弹簧安装孔的深度比弹簧自由长短1mm，装配后弹簧始终处于预压状态，不会因为锁体晃动出现弹簧移位的问题。蓝牙控制模块的安装位设置在锁体中部靠近指纹识别区的位置，模块与锁体内壁之间预留了0.1mm的点胶槽，装配时打胶固定即可，不需要额外增加螺丝固定柱，减少了锁体内部的加工工序。传动电机的输出轴与减速齿轮组采用过盈配合，配合公差控制在0.01mm以内，既保证传动时不打滑，又能避免压装时电机轴变形。锁体底部的端盖采用卡扣加密封胶圈的设计，胶圈槽的深度比胶圈直径小0.2mm，端盖扣合后胶圈被压缩，可达到IP65的防水等级，适配户外使用的工况。从加工适配的角度看，所有内部零件的安装孔位都采用统一的基准面定位，锁体外壳的加工基准与内部隔板、端盖的加工基准完全重合，加工时不需要反复调整装夹基准，能有效降低加工误差，提升零件的互换性，批量生产时的装配不良率可降低15%以上。锁梁表面做了硬化处理的结构预留，外层厚度预留0.1mm的硬化层空间，处理后不会因为表层厚度变化影响与锁体的配合精度。
