数控车床用钩式自动拉料夹持部件

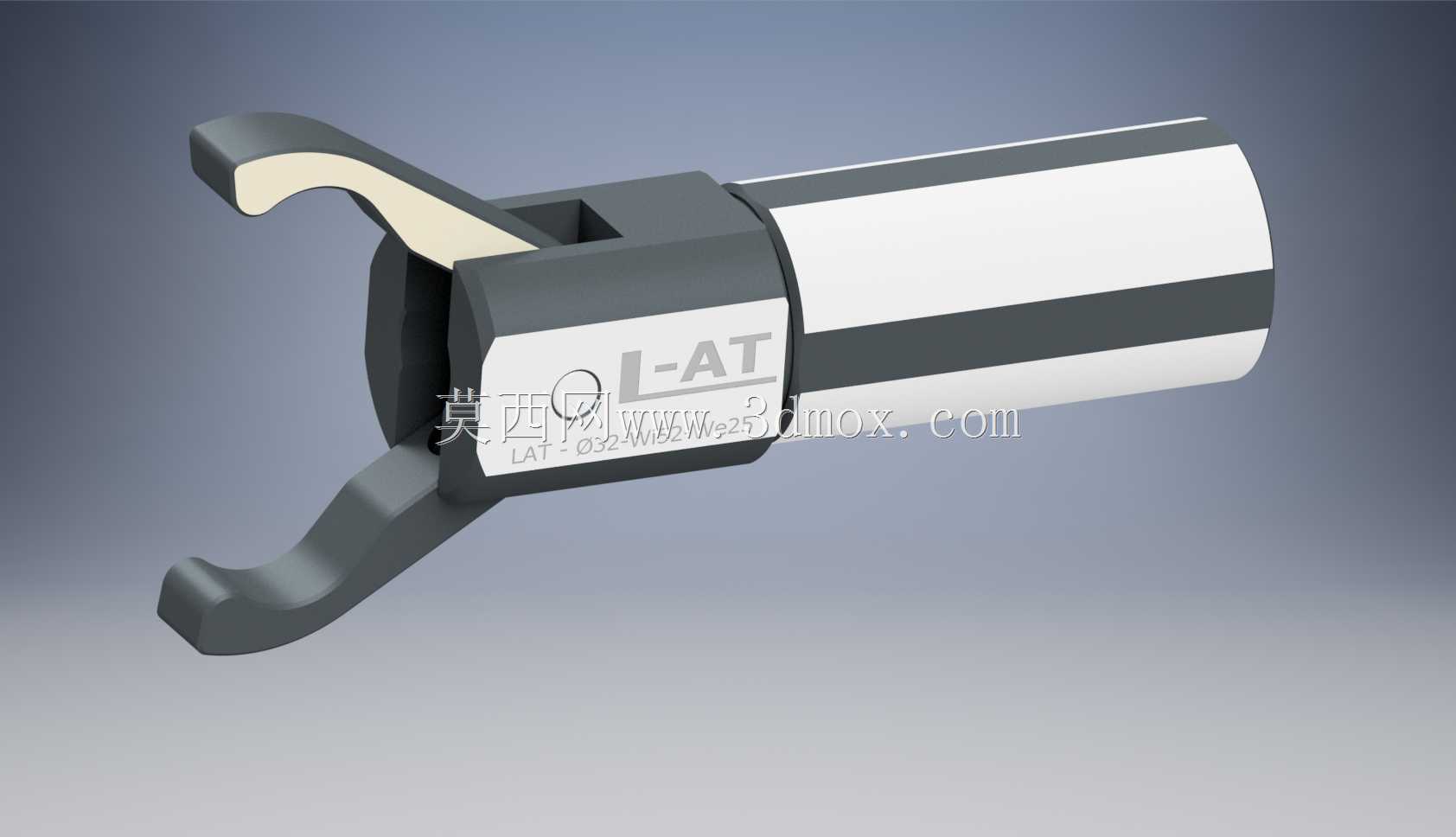

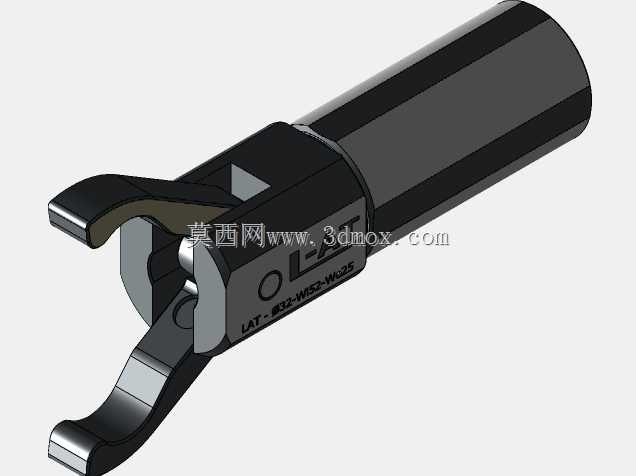

　　这款钩式拉料夹持部件，是适配中小型数控车床自动化送料工序的核心执行件，主要用于棒料类工件加工过程中的自动拉料送进，替代传统人工手动送料操作，在数控车床连续加工工序里，能配合机床主轴的启停、进给动作，完成棒料的定距拉出、定位夹持动作，大幅降低批量加工时的人工干预频次，尤其适配直径6mm规格的小直径棒料加工场景，在小五金件、精密轴类零件的批量车削生产线上应用广泛。从结构设计来看，该部件采用分体式夹持钩与主体安装座的组合结构，前端的双钩式夹持头做了圆弧过渡的刃口处理，接触棒料的位置做了贴合圆柱面的弧面修型，既能保证夹持时的摩擦力足够，拉动棒料时不打滑，也能避免硬接触刮伤棒料表面，影响后续加工的表面质量。主体安装段采用圆柱直柄结构，

　　安装时可直接插入车床刀架的标准刀位孔内，通过侧面的紧定螺钉完成锁紧固定，安装边界与标准方柄、圆柄车刀的装夹空间完全兼容，不需要额外改造刀架结构，换装时和普通外圆车刀的装夹流程一致，现场调试耗时极短。夹持钩与主体座之间采用嵌入式的定位槽配合，预留了微小的浮动间隙，拉料时钩头可根据棒料的实际直径做微量的自适应偏转，即使棒料存在轻微的直径公差，也能保证两个钩爪同时贴合棒料表面，避免单点受力导致的棒料偏斜。部件的整体外形做了轻量化的切削处理，非受力位置去除了多余的实体结构，既降低了部件自身重量，减少刀架换位时的转动惯量，也避免了部件在刀架换位过程中与车床主轴、尾座等周边结构发生干涉。在实际加工应用中，

　　该部件的拉料行程可通过数控程序的Z轴进给量直接控制，拉料精度能控制在0.02mm以内，完全满足普通精密车削的送料定位要求，相比普通的弹簧夹头式送料结构，这种钩式结构不需要额外配置气动或液压动力回路，直接依托车床刀架的自身进给动作就能完成拉料操作，对于改造老旧数控车床、低成本自动化升级的场景适配性极强。设计过程中针对夹持钩的受力点做了应力集中优化，钩爪的弯折位置做了大圆角过渡处理，长期反复拉料作业时不会出现应力断裂的问题，接触棒料的部位可根据加工棒料的材质更换不同硬度的接触垫片，加工铝件、铜件等软质材料时可换成尼龙接触块，加工钢件、不锈钢件时可换成硬质合金接触块，适配不同材质工件的加工需求。
