Arduino开发板兼容防护外壳结构设计

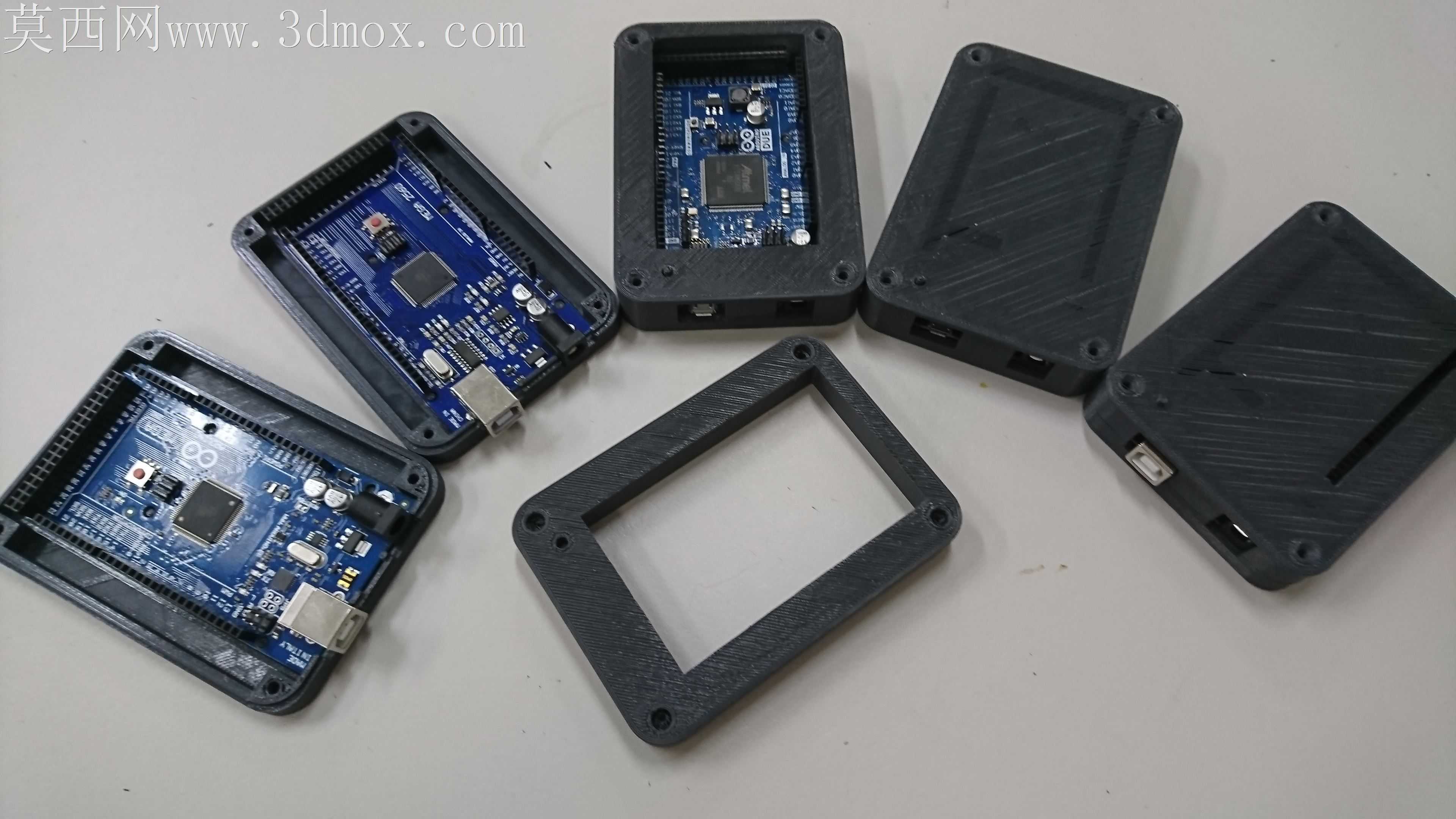

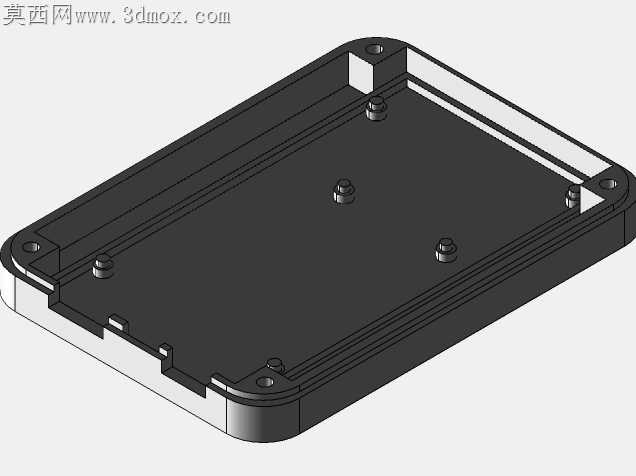

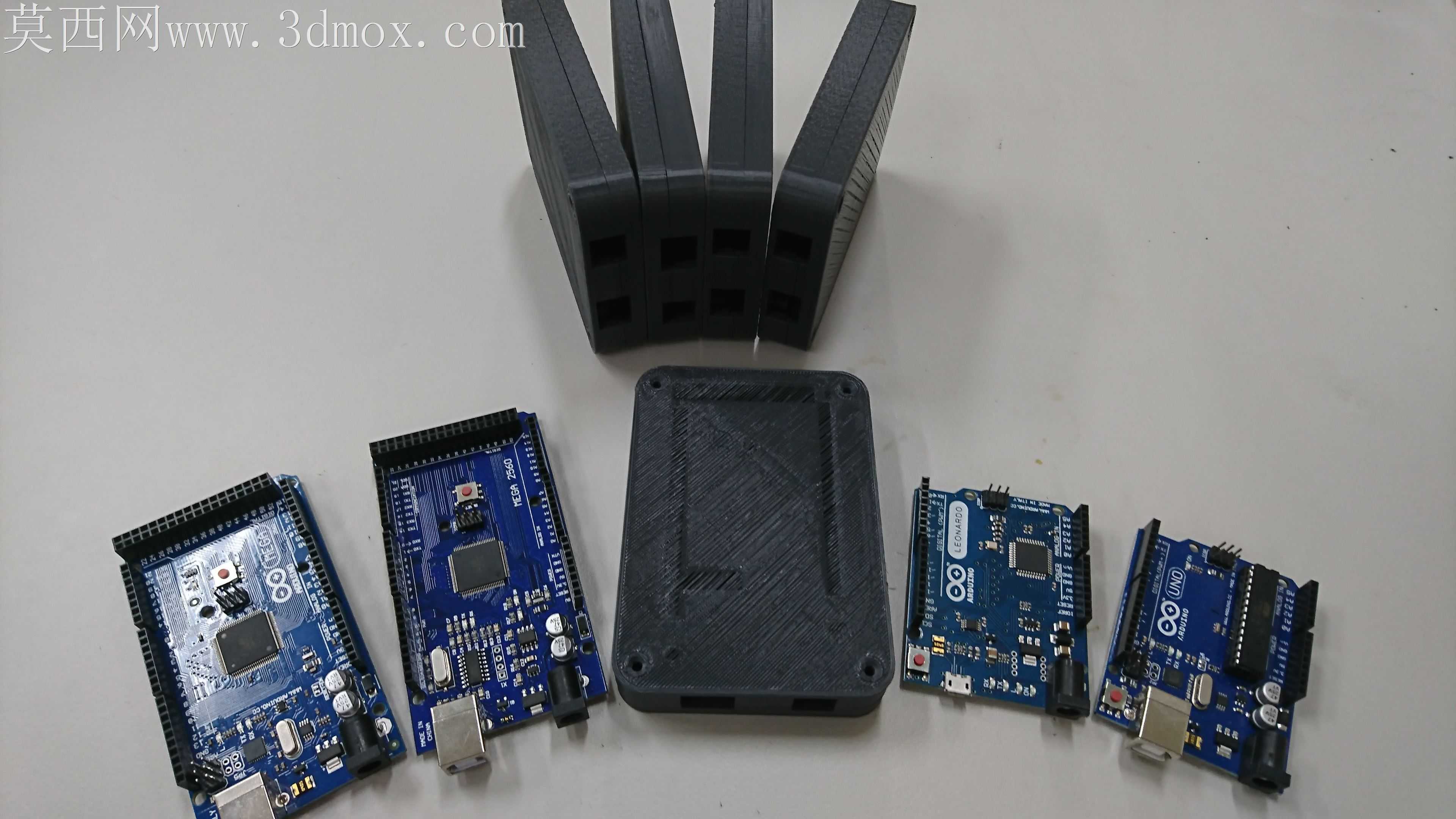

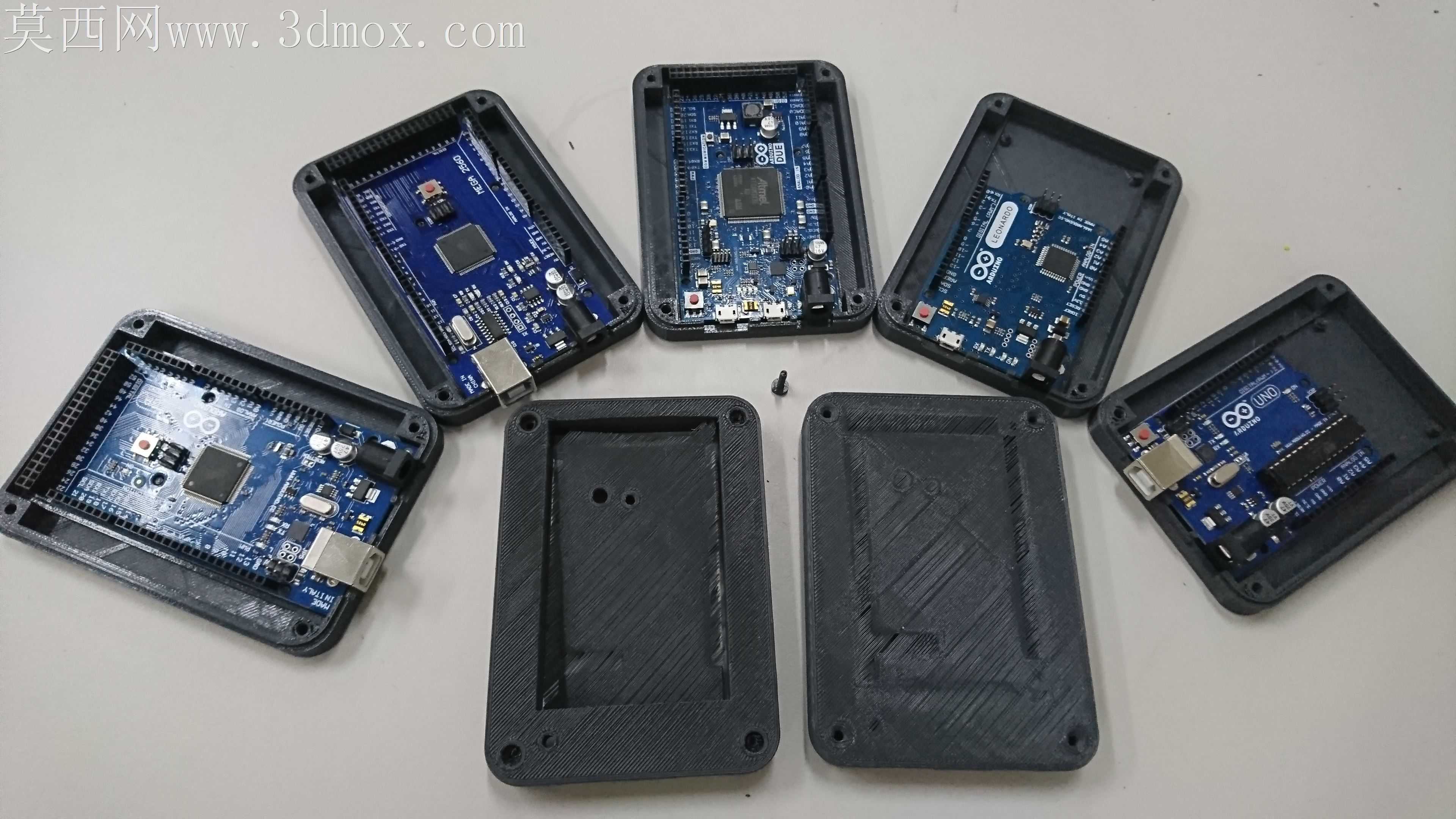

电子开发板裸板使用时，引脚易被金属碎屑短接、外壳磕碰易刮伤贴片元件，不同批次、不同版本的Arduino板卡安装孔位、接口位置存在细微偏差，常规定制外壳往往只能适配单一版本板卡，换用第三方兼容板就会出现接口错位、孔位对不上的问题。这套壳体在结构设计时专门针对多版本兼容做了公差预留，壳体内部的安装柱没有做死定位，而是留出了0.8mm的滑移余量，不管是正版Mega2560 R3，还是莱昂纳多板型，甚至是第三方厂商生产的同架构兼容板，都能顺利卡入安装位，不会出现螺丝孔对不齐、USB接口被壳体挡住的情况。壳体侧壁的接口开槽做了加宽处理，没有严格按照单一板型的接口尺寸开模，电源口、USB口、扩展排针的露出区域都留了1.2mm的冗余量，哪怕不同板卡的接口位置有零点几毫米的偏移，也能顺利外接线材，不会出现插头插到底被壳体顶住的情况。壳体上盖的内面做了交叉的加强筋，既没有增加过多壳体壁厚导致整体重量上升，又能让上盖的抗形变能力提升近四成，日常堆叠、手持调试时捏压壳体，也不会出现上盖凹陷压到板卡顶部元件的问题。考虑到开发者经常需要外接杜邦线做原型调试，壳体的排针侧开槽没有做全封闭挡边，而是留了足够的插线操作空间，手指捏着杜邦线头就能顺利插拔，不用拆掉整个上盖就能完成接线操作。壳体底部还预留了可选的连接座盖安装位，需要固定在桌面、设备机架上时，可以加装连接座把壳体锁死在安装面上，不需要固定时盖上预留的盖板就能保持底部平整，放在桌面不会凸起刮花台面。壳体合模处做了错位止口设计，上下盖扣合后不会出现边缘错位、缝隙不均的问题，日常拆装多次也不会出现扣合松动的情况，哪怕经常打开壳体更换板卡，止口的配合精度也能保持稳定，不会出现盖不严、晃荡的问题。内壁所有靠近板卡元件的位置都做了R1.5的圆角处理，没有尖锐的注塑毛边留存空间，装板时不会刮伤板卡上的阻焊层，也不会勾住板卡上外接的飞线。
