高精度DRV8825步进电机驱动板结构还原

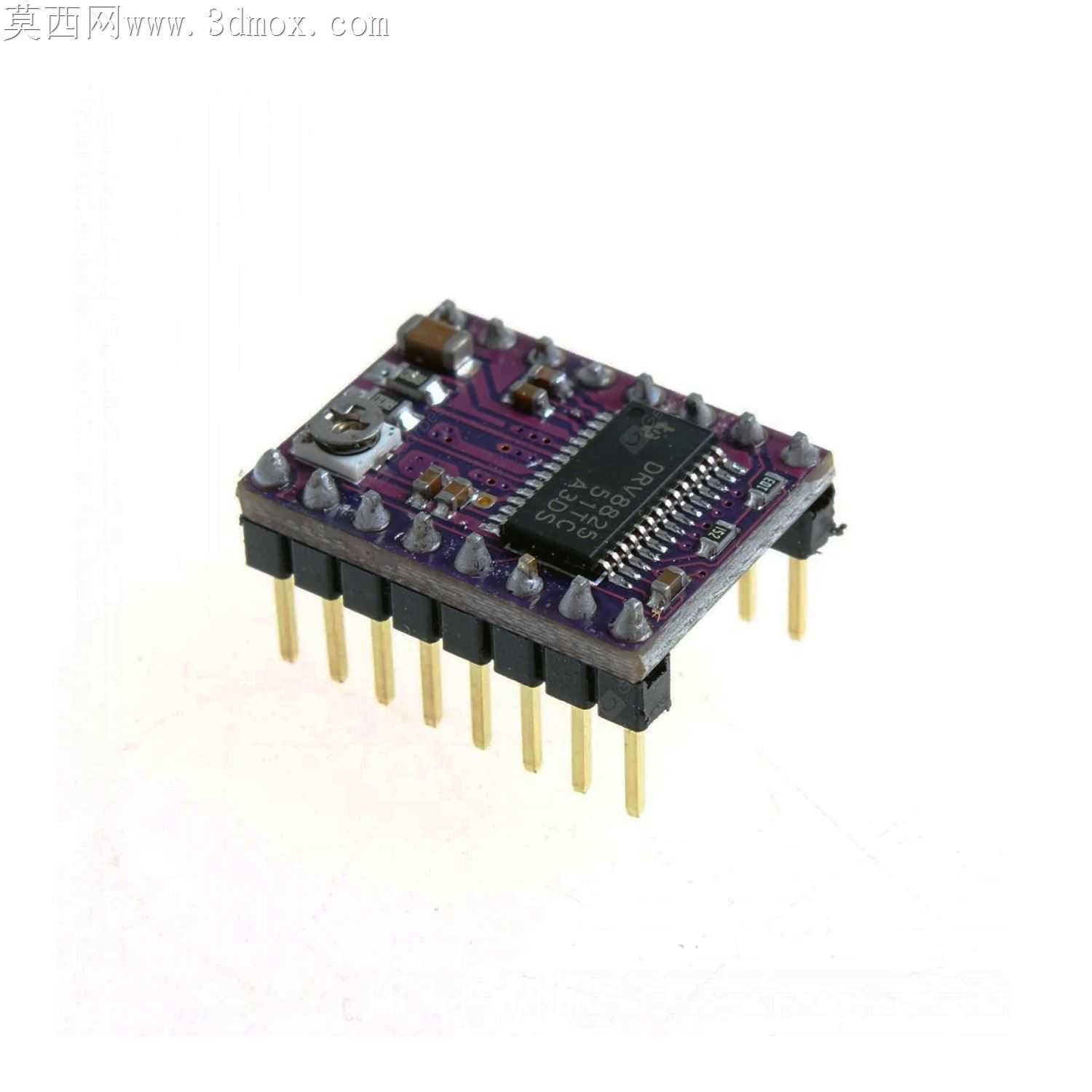

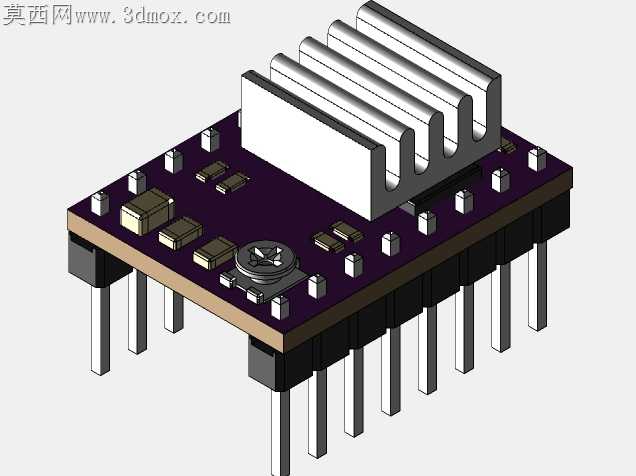

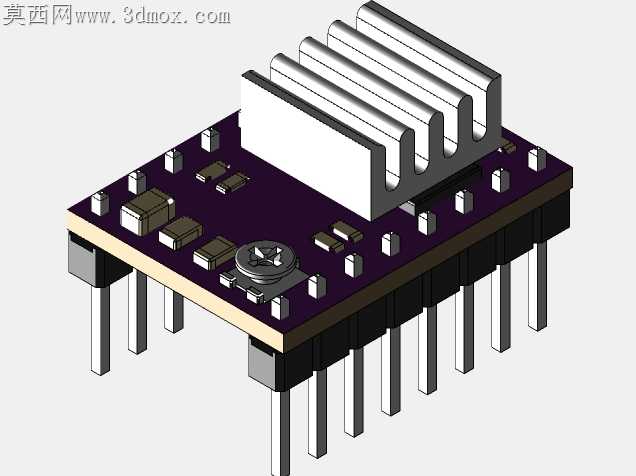

小尺寸驱动模块的装配公差控制一直是小批量打样阶段容易踩坑的环节，这款DRV8825驱动板的三维还原，全程围绕加工适配视角展开，没有做多余的外观美化，所有尺寸都贴合实际量产板卡的加工公差要求。板边的四个定位孔特意留了0.1mm的装配余量，避免PCB板加工时的边缘毛刺导致安装卡滞，直插排针的引脚长度、直径完全匹配常用2.54mm排母的插拔公差，引脚根部的黑色塑胶基座做了0.05mm的倒角处理，还原实际注塑件的拔模斜度，不会出现三维模型里常见的直角硬边导致装配干涉的问题。板载的电位器调节旋钮特意还原了顶部的一字槽结构，槽宽匹配常用一字螺丝刀的刀头厚度，旋钮和PCB板之间预留了0.2mm的间隙，避免旋钮转动时刮蹭板上的丝印层。主芯片的引脚间距严格遵循SOP封装的标准尺寸，每个引脚的厚度、突出长度都和实际贴片元件一致，没有做夸张的加厚处理，方便后续做热仿真时准确计算引脚的导热路径。板上的贴片电容、电阻都按照实际0805封装尺寸还原，元件和焊盘之间的间隙留足了焊锡流动的空间，还原实际回流焊时的焊盘浸润状态，不会出现模型里元件直接贴死焊盘不符合加工逻辑的问题。排针两侧的黑色固定座做了细微的凹凸纹理还原，匹配实际塑胶件的注塑表面质感，没有做过度光滑的处理，渲染时的材质参数也贴合FR4板材的哑光质感，芯片表面的丝印字号、位置都和实物对齐，方便后续做装配指导图时直接取用。板卡边缘的半金属化孔做了壁厚还原，不是简单的通孔结构，匹配实际PCB加工时的沉铜工艺厚度，避免做结构干涉检查时误判孔位尺寸。所有元件的高度差都严格按照实物测量值设置，最高的电解电容和最低的贴片电阻之间的高度差完全还原，方便后续设计驱动板安装座时准确计算内腔深度，不会出现安装时元件顶到外壳的问题。排针引脚的末端做了微小的圆角处理，还原实际元件引脚的切脚工艺，不是尖锐的直角结构，模拟实际插拔时的导向效果，做装配仿真时能准确还原插拔力的受力点。
