带安装法兰的立式轴承支撑座结构

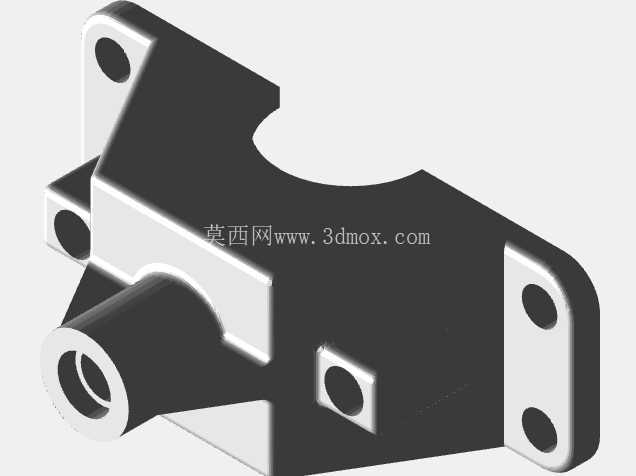

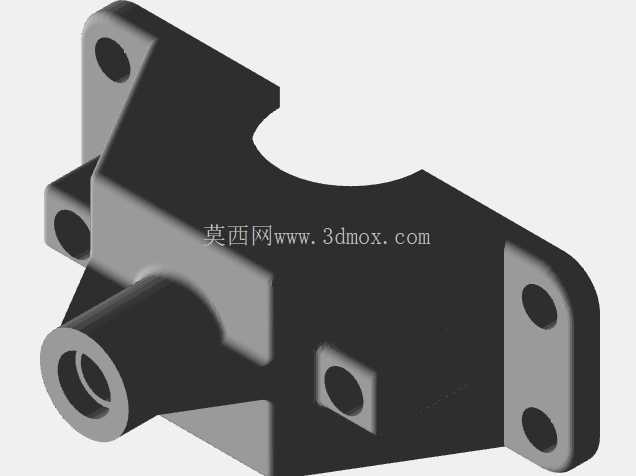

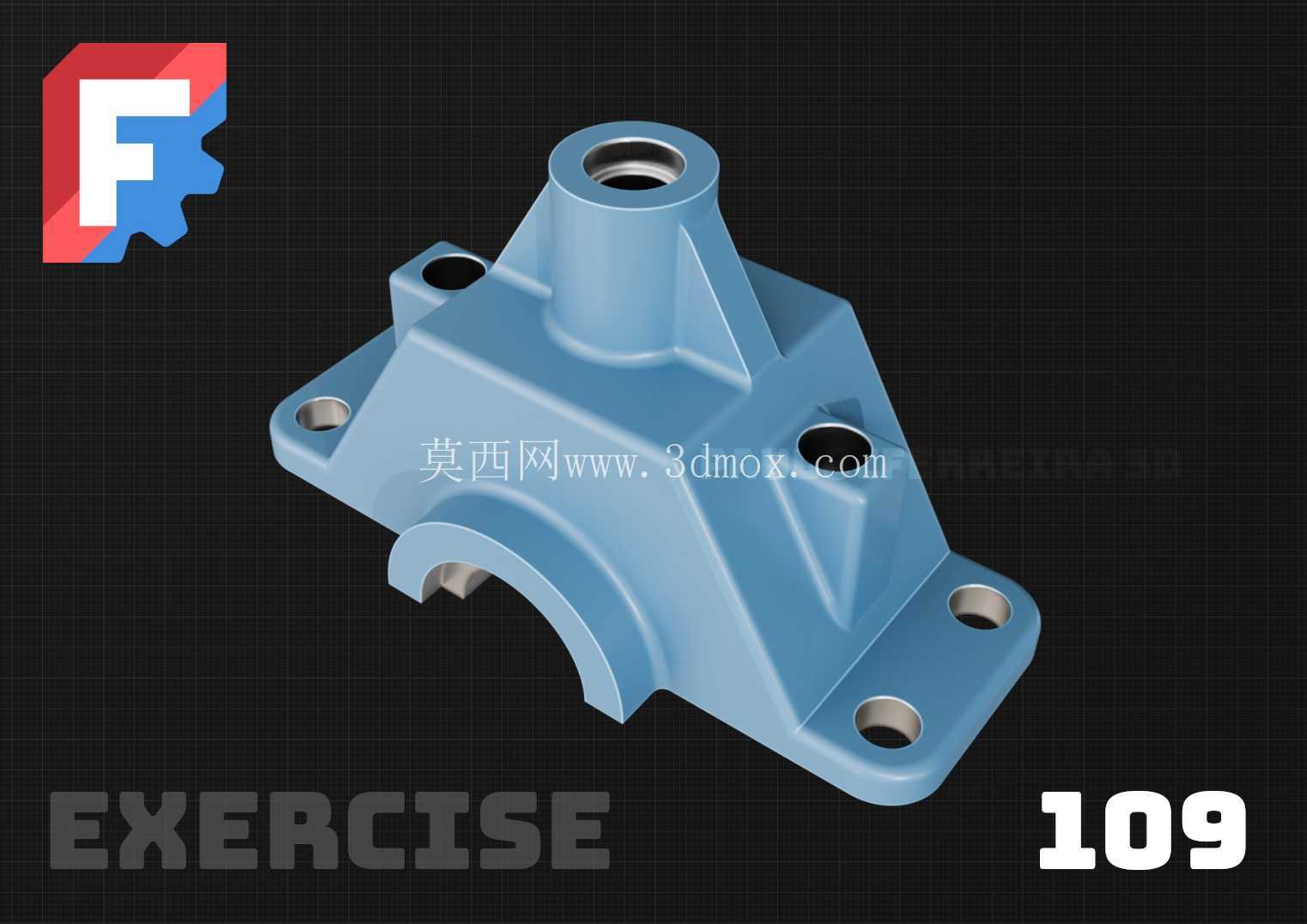

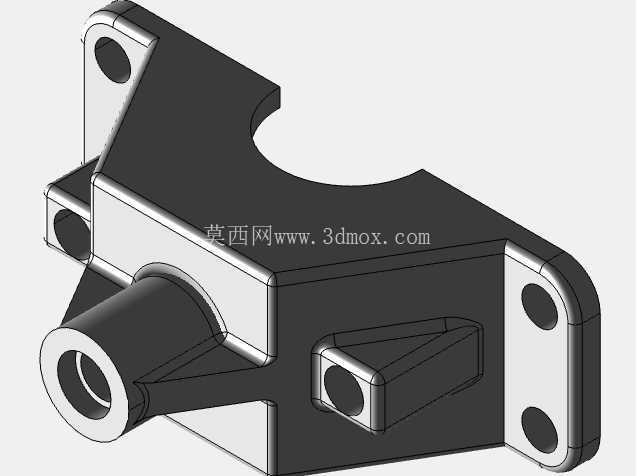

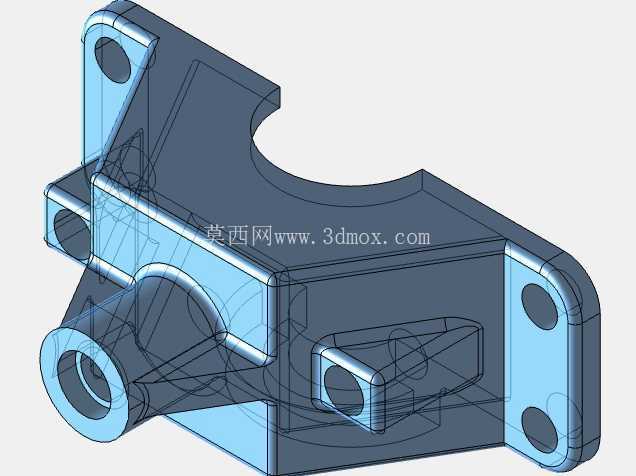

　　在中小型传动设备的布局中，这类带侧伸安装法兰的立式支撑结构，常被用在输送线从动辊端、小型农机传动换向节点、轻工包装设备的传动轴定位环节，核心作用是为旋转轴提供径向支撑，同时限制轴系的轴向窜动，保证传动过程中轴的回转精度不出现偏移。从结构功能上看，主体上部的同轴通孔是轴承安装位，孔壁预留的加工余量可适配不同公差等级的深沟球轴承或滑动轴套，孔端的内倒角设计既方便轴承压装时的导向，也能避免压装过程中刮伤轴承外圈的配合面；下部的半圆开口结构是为了适配轴上配套的密封件或轴肩定位结构，安装时可从轴的径向直接卡入，不需要从轴端逐一穿装配件，大幅降低现场装配的操作难度。两侧延伸出的安装法兰上共设置四个沉头安装孔，孔位采用对称分布设计，安装时可通过螺栓将整个支撑座固定在设备的安装基板上，沉头结构能让螺栓头完全没入法兰平面，不会突出安装面干涉周边其他部件的布置，法兰与主体连接位置设置的三角形加强筋，是为了抵消轴运转时产生的径向倾覆力矩，避免长期受载后法兰与主体衔接位置出现应力开裂，这部分的筋板厚度通常取主体壁厚的0.8倍，既保证强度也不会造成不必要的材料浪费。

　　设计这类支撑结构时，首先要根据所支撑轴的额定载荷、转速确定上部轴承孔的内径尺寸与配合公差，通常轻载传动场景下选用H7的基孔制公差即可满足使用要求；其次要核算安装法兰的孔位间距，保证安装时螺栓有足够的操作空间，四个安装孔的中心距需要匹配设备安装基板上的预留孔位，避免出现安装错位；主体的壁厚设计要结合铸造工艺要求，整体壁厚保持均匀，避免出现壁厚突变导致铸造时产生缩孔、冷隔等缺陷，所有边角位置都设置R2-R3的铸造圆角，既方便脱模，也能减少应力集中点。

　　从安装边界来看，这类支撑座的整体高度需要匹配轴系的中心高要求，保证安装后轴的中心线与配套传动部件的中心线处于同一水平面，不会出现轴系偏斜导致的附加载荷；法兰的外轮廓尺寸要预留足够的扳手操作空间，安装后支撑座与周边传动部件的最小间隙不小于5mm，避免运转过程中出现碰撞干涉。实际应用中，这类支撑座多采用铸铁铸造成型后再进行机加工，铸铁的减震性能较好，能有效吸收轴运转时产生的小幅振动，降低传动过程中的噪音；上部轴承孔的端面需要进行铣削加工，保证与轴承端面的贴合度，安装轴承时可在配合面涂抹少量润滑脂，既能减少压装时的摩擦力，也能在后续使用中起到一定的防锈作用。

　　下部半圆开口的内径要比所配轴的外径大1-2mm，避免轴运转时与支撑座本体发生摩擦，开口位置通常会配套安装防尘端盖，防止外界的粉尘、碎屑进入轴承内部，延长轴承的使用寿命。在结构细节处理上，主体上部的凸台结构是为了增加轴承孔的配合长度，提升轴承安装后的稳定性，凸台的外径比轴承外圈外径大4-6mm，方便压装轴承时的受力面均匀，不会压伤轴承保持架；法兰上的沉头孔深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部不高出法兰平面，同时沉头孔的底部要保留足够的壁厚，避免螺栓拧紧时造成法兰局部变形。
