桌面级FDM3D打印挤出送料机构结构

这套挤出送料机构是桌面级熔融沉积成型3D打印机的核心执行部件，主要承担热塑性打印耗材的稳定输送、熔融挤出前的预压送料功能，直接决定打印过程中耗材出丝的连续性、线宽稳定性，是影响最终打印件成型精度的核心结构单元。从实际应用场景来看，这类结构广泛适配家用DIY桌面3D打印机、小型教育类FDM打印设备、入门级工业桌面打印终端，可适配PLA、ABS、PETG等多种常见1.75mm直径热塑性打印耗材，在创客原型制作、教学模型打样、小批量定制零件生产场景中承担核心送料功能。

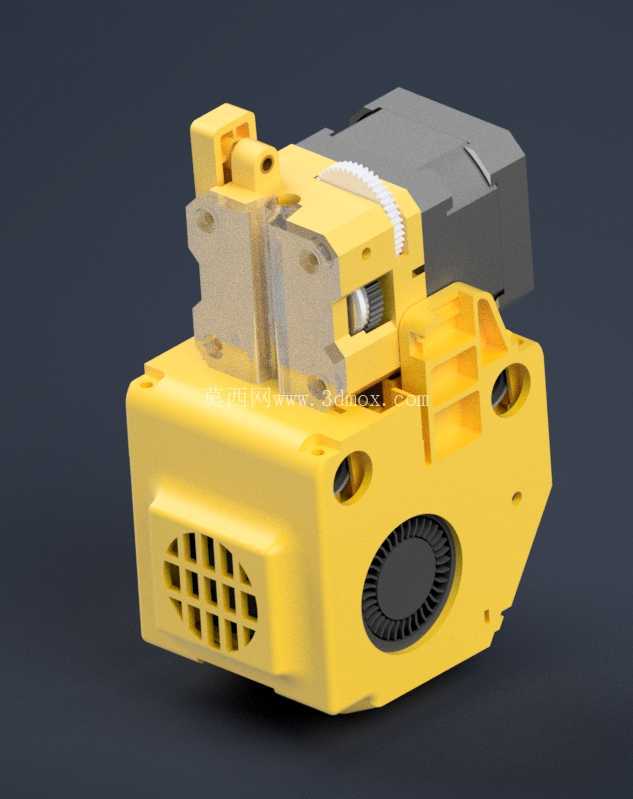

从功能特性来看，该机构采用近端挤出的布局设计，送料齿轮组与加热熔融段的距离极短，耗材输送路径短、回抽响应速度快，能有效减少打印过程中的拉丝、漏料问题，尤其适配柔性耗材如TPU的稳定输送，避免长距离送料路径下柔性耗材弯折卡滞的问题。结构上集成了主动送料齿轮、从动压料组件、散热风道、快拆式料道固定块，压料组件的压紧力可通过侧边调节结构微调，针对不同硬度、不同直径公差的耗材都能适配，既不会因压力过大刮削耗材产生碎屑，也不会因压力不足出现送料打滑、出丝量不足的问题。集成的散热风道直接对准送料段的冷端区域，配合自带的轴流风扇形成定向散热气流，能避免耗材在冷端提前熔融膨胀造成的堵头故障，保证料道内耗材始终保持固态输送状态，仅在喷嘴前端的加热块区域完成熔融。

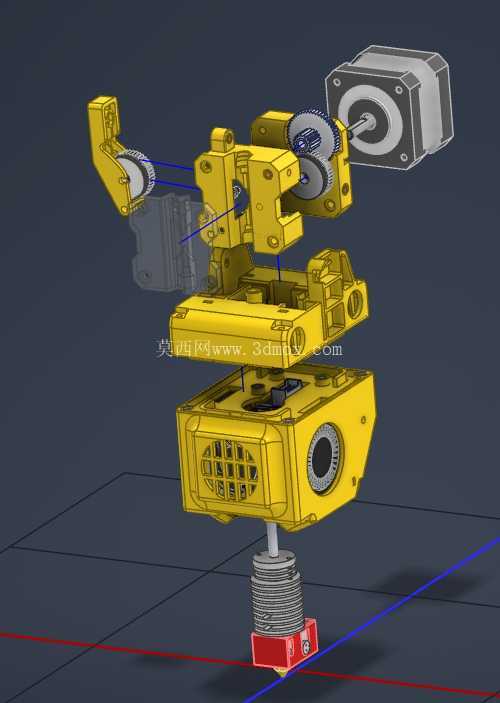

从设计思路层面拆解，这套结构在建模时优先考虑了装配兼容性与维护便捷性：主体支撑结构采用工程塑料材质的一体化壳体设计，将送料齿轮的安装位、风扇固定位、料道定位槽、电机安装座全部集成在单一壳体上，减少了分散零件带来的装配累积误差，同时降低了整体结构重量，减少打印头运动过程中的惯性负载，提升打印运动的定位精度。料道出口的固定块采用可快拆的分体式设计，无需完全拆解整个挤出机构即可完成喷嘴更换、堵头疏通等日常维护操作，大幅降低终端用户的维护门槛。外露的齿轮啮合区域做了半包围式的挡边设计，能阻挡送料过程中刮落的少量耗材碎屑落入齿轮啮合间隙，避免长期使用后碎屑堆积造成的齿轮卡滞、送料精度下降问题。

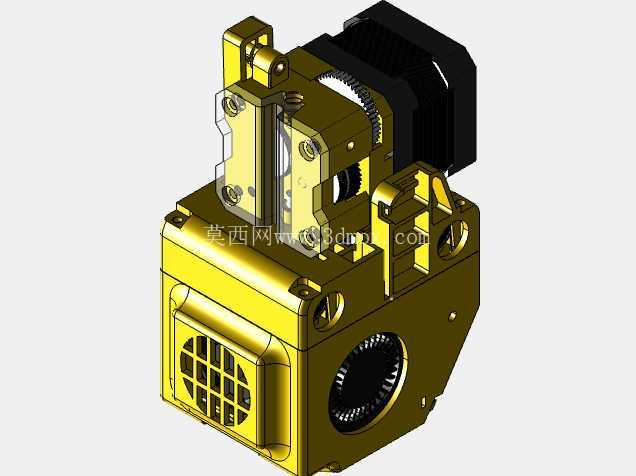

关于外形尺寸与安装边界，这套机构整体采用紧凑化布局，整体轮廓在满足内部齿轮、风扇、电机安装空间的前提下做了最大化的体积压缩，安装接口采用标准的2020/2040铝型材适配的孔位设计，可直接适配市面上多数开源桌面3D打印机的X轴滑台安装位，安装时仅需保证挤出喷嘴的中心与打印平台的Z轴运动方向垂直，预留出侧边散热风扇的进风空间即可，无需对原有打印机的运动结构做大规模改装。结构的走线槽做了内嵌式设计，电机供电线、风扇供电线、加热棒与热敏电阻的走线都可沿壳体侧边的线槽固定，避免打印头往复运动过程中线缆剐蹭打印件或设备框架。需要注意的是，该结构为功能适配性参考结构，建模时对部分非核心的倒角、小尺寸工艺圆角做了简化处理，实际加工生产时可根据选用的具体电机型号、风扇尺寸、加热块规格做对应尺寸微调，用于结构学习、改装方案验证、3D打印设备组装参考时，可直接基于该模型做参数化调整，快速适配不同规格的打印设备需求。
