户外防水接线塑料防护箱体结构设计

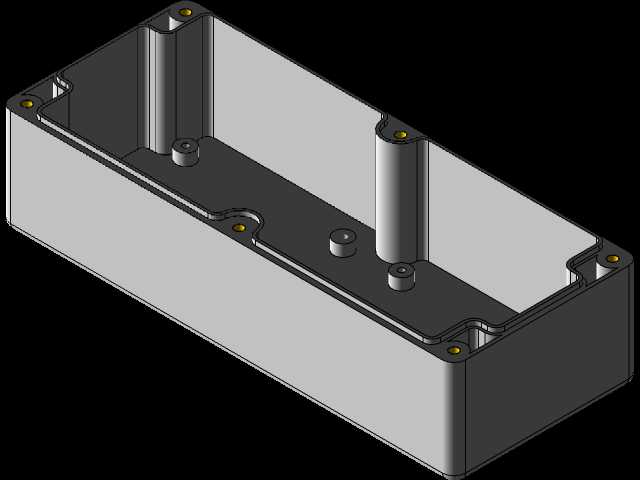

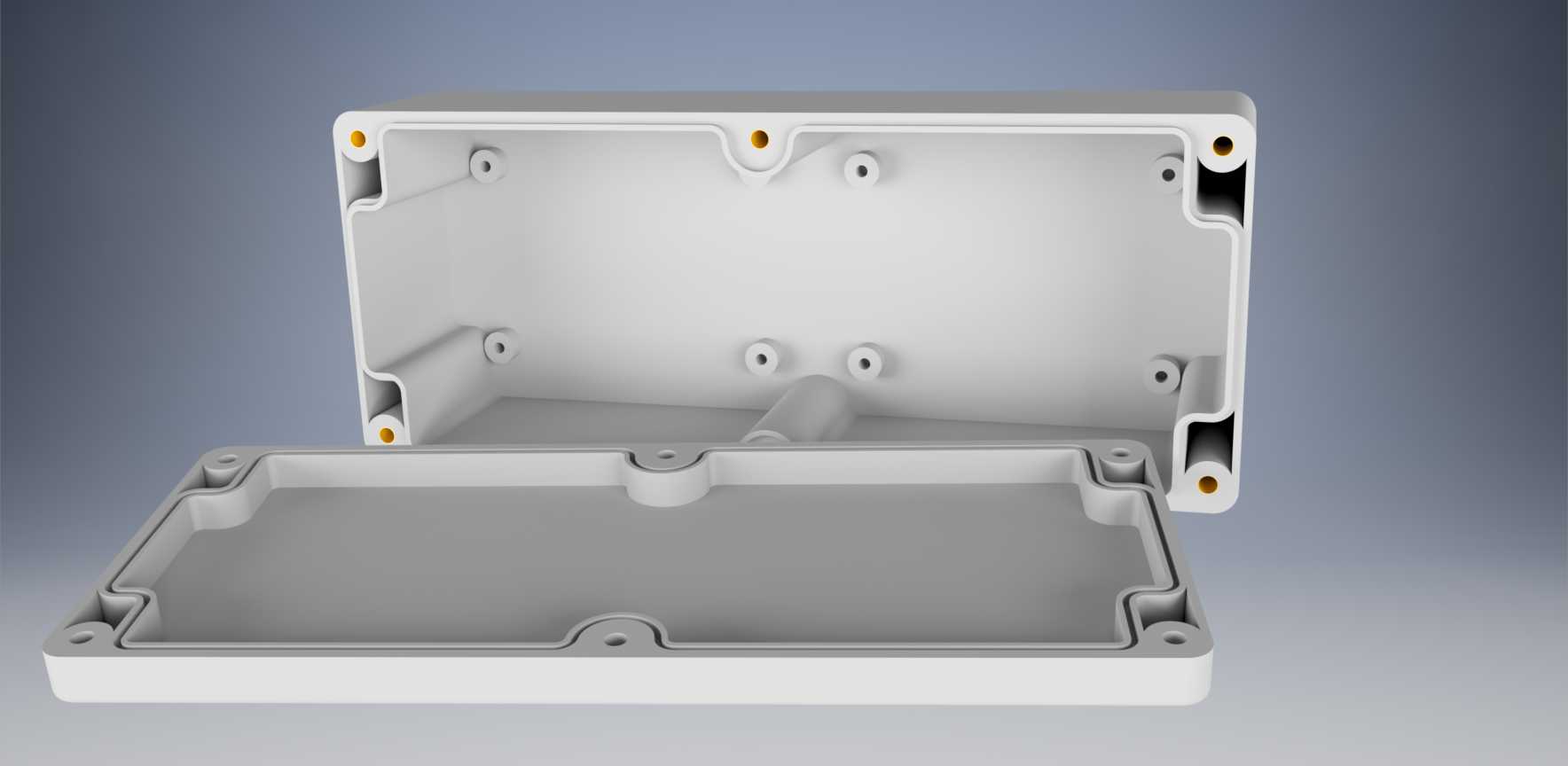

　　这款塑料防护箱体的结构设计，核心围绕户外电气接线、小型工控模块封装的实际工况展开，日常在户外监控设备接线、园林景观照明分线、小型传感模块外置防护场景中使用频率极高，能直接替代同尺寸金属壳体解决户外易锈蚀、绝缘性不足的痛点。从结构细节来看，上下盖采用周圈嵌套式止口设计，合盖后止口配合面预留0.8mm的密封胶条安装槽，装配时可嵌入发泡硅橡胶条实现IP65级的防水防尘效果，避免户外雨水喷淋、扬尘侵入内部接线端子造成短路故障。壳体内部的安装柱采用一体化注塑成型，柱高根据常规PCB板安装高度设定为12mm，柱端预置M3铜螺母嵌件，安装电路板时无需额外打孔，直接用螺丝锁紧即可，四个边角的安装凸台做了加厚处理，凸台中心预留贯穿安装孔，

　　可直接通过膨胀螺丝将箱体固定在墙面、设备机架上，凸台外侧做了加高挡边，避免固定螺丝头部突出影响上盖合装。上盖与下盖的锁紧采用边角对称布置的自攻螺丝孔位，孔位外侧设计有沉台，装配后螺丝头部完全沉入沉台内，不会出现凸起剐蹭的问题，同时沉台可配套防水橡胶塞，进一步提升螺丝孔位的防水能力。从安装边界来看，壳体内部净空尺寸可容纳最大120mm*80mm的PCB板，内部预留的走线槽位宽度为6mm，可容纳最多8根1.5平方毫米的多股铜芯线穿过，箱体侧壁可根据实际使用需求开孔安装防水格兰头，侧壁厚度均匀控制在2.5mm，既保证注塑成型时不会出现缩痕、缺料问题，也能满足户外使用的抗冲击强度要求，避免轻微磕碰造成壳体开裂。

　　设计过程中充分考虑了注塑生产的工艺性，所有转角位置都做了R1.5的圆角过渡，避免应力集中造成的壳体开裂，同时拔模斜度统一设定为1.5度，方便注塑生产时顺利脱模，减少生产过程中的不良率。内部的加强筋布置沿着壳体周圈和安装柱位置延伸，筋厚1.2mm，既提升了壳体的整体刚性，避免长期使用出现变形，也不会因为筋位过厚造成表面缩痕影响外观。在实际选型使用时，这款壳体可直接用于户外温湿度传感器的封装、小型光伏组件的接线分线、门禁系统外置电源的防护，相比金属壳体重量降低60%，绝缘性能满足GB/T 1408.1的绝缘强度要求，无需额外做喷塑防腐处理，长期在-20℃到60℃的环境下使用不会出现材质脆化、密封失效的问题。上下盖的配合间隙控制在0.2mm以内，合盖后无明显错位，外观面做了细磨砂处理，既可以减少日常使用的划痕残留，也能提升户外使用时的抗紫外线老化能力，避免长期日晒造成的表面发黄、材质变脆问题。
