Gainta DC005CUL塑料仪表外壳结构设计

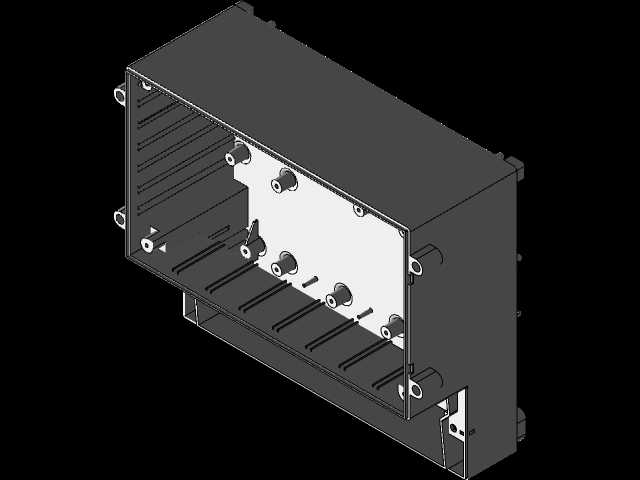

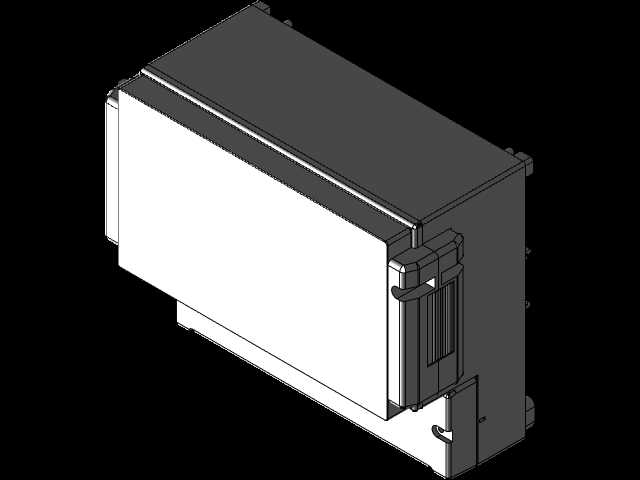

　　这款壳体在工控终端、小型传感变送单元、嵌入式数据采集模块这类场景里适配度很高，日常做项目选型时，这类标准导轨安装壳体是很多工程师的首选，不用从零开模设计外壳，能大幅缩短小批量设备的开发周期。从结构上看，它采用上下扣合加侧边锁扣的装配形式，没有外露的螺丝孔，整体外观整洁，装配时先把内置的PCB板固定在下壳体的定位柱上，再扣合上盖，侧边的卡扣能提供足够的锁紧力，日常维护拆装上盖也不需要专用工具，对现场运维很友好。壳体侧面预留了标准DIN导轨安装的卡扣结构，能直接卡在35mm标准电气安装导轨上，和柜内其他断路器、端子排的安装方式完全兼容，不需要额外做安装支架，在电气控制柜内排布时能充分利用柜内导轨空间，不会浪费安装位。

　　设计时壳体的壁厚做了均匀化处理，常规注塑生产时不会出现缩痕、缺料的问题，外壳的边角都做了R角过渡，既避免注塑时应力集中导致的开裂问题，也能防止安装调试时锋利边角划伤操作人员。壳体正面预留了平整的显示窗口安装位，可以直接嵌入小型LCD显示屏或者状态指示灯面板，窗口周边做了下沉台阶，安装透明防护板时能直接打胶或者用小压块固定，不需要额外做窗口的铣切加工，壳体的上下接合面做了止口结构，扣合后能达到基础的防尘防护效果，适配普通室内电气柜的使用环境，不会有灰尘轻易进入壳体内部影响电路板工作。从安装边界来看，壳体的宽度、深度、高度尺寸都适配常规小型工控模块的PCB尺寸，内部的定位柱间距符合通用的PCB安装孔位标准，不需要额外给PCB做转接板，

　　直接锁螺丝就能固定，壳体的侧边预留了接线端子的让位槽，接线时线缆可以从侧面或者底部的预留敲落孔引出，不用现场开孔，适配不同方向的走线需求。做三维建模时，这类壳体的卡扣结构是建模重点，要反复核对卡扣的变形量和扣合量，既要保证扣合后不会松脱，也要保证拆卸时卡扣不会因为变形量过大断裂，同时壳体内部的加强筋布局也做了优化，在不增加壁厚的前提下提升了壳体的整体刚性，就算在柜内安装时受到轻微挤压，也不会出现变形挤压内部电路板的问题。另外壳体的外表面做了细磨砂纹理处理，日常使用时不容易留下划痕和指纹，长时间使用也能保持外观整洁，适合工业现场的使用环境，不会因为轻微磕碰就出现明显的外观损伤。在实际选型应用中，这类壳体常用来做小型信号隔离器、

　　工业通讯转换模块、小型数据采集终端的外防护结构，搭配内部的电路板就能组成完整的功能模块，直接安装在设备电控柜或者现场控制箱内，不需要额外设计定制外壳，对于小批量定制化的工控设备来说，能有效降低外壳开模的成本，缩短产品的上市周期。建模过程中还要注意安装卡扣的让位空间，保证卡扣在扳动时不会和壳体其他结构产生干涉，导轨卡扣的弹簧片位置要预留足够的变形空间，拆装时能顺利卡在导轨上或者从导轨上取下，同时壳体底部和导轨接触的位置做了定位凸台，卡在导轨上之后不会出现前后窜动的问题，保证模块安装后的稳定性。
