TO218-5直插式功率半导体封装结构

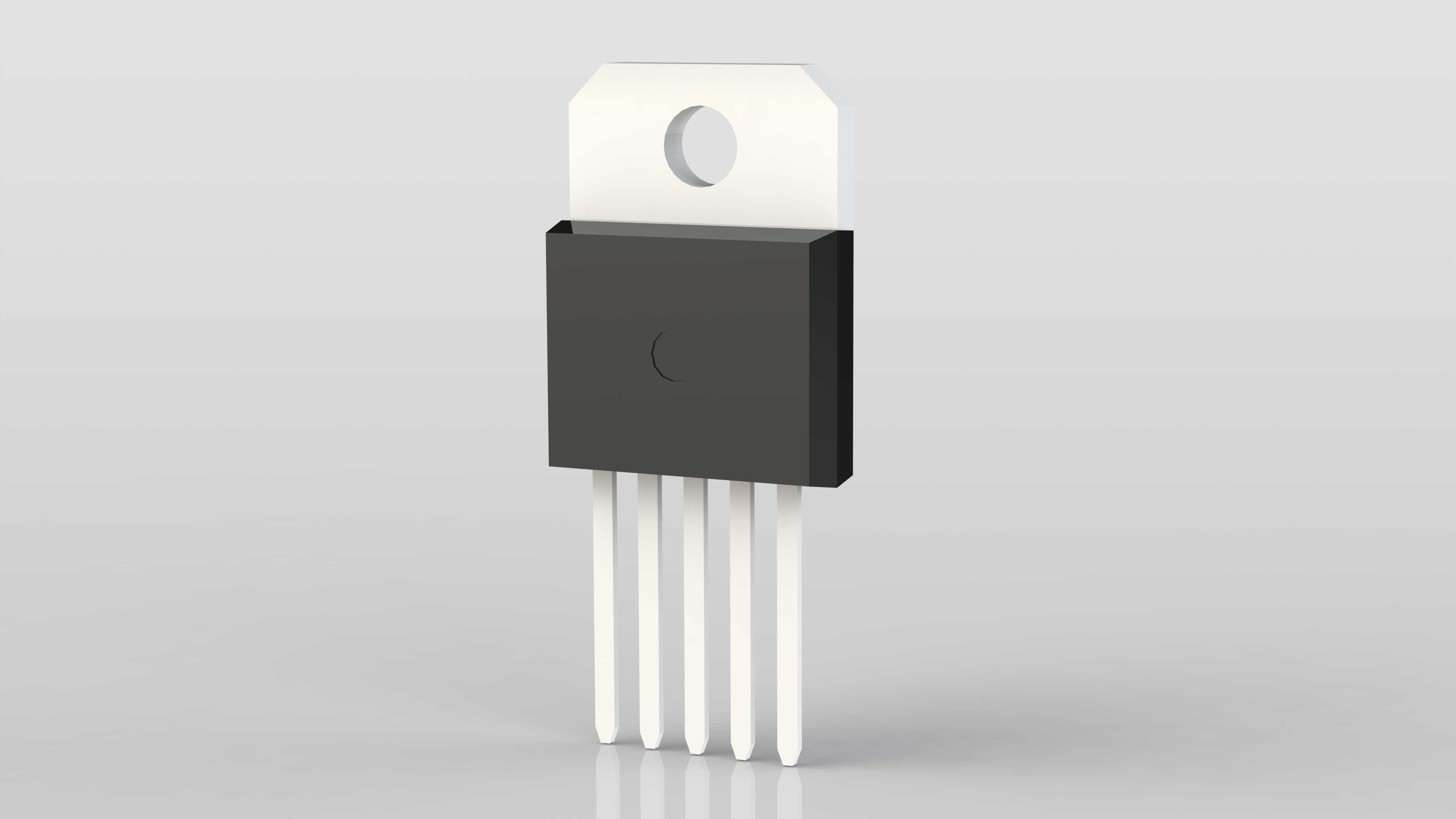

　　这款PG-TO218-5封装结构，是中小功率半导体器件常用的直插式封装形态，日常在开关电源、线性稳压电路、电机驱动板、工业控制IO端口的功率输出级都能见到同形态封装的器件。做板级结构设计的时候，这类封装的器件往往是PCB布局阶段需要提前预留安装空间的重点部件，毕竟它自带的金属散热安装片需要和散热器配合，引脚间距、本体突出PCB的高度、散热片的安装孔位都直接影响整机的结构堆叠。从结构设计逻辑来看，这个封装的设计核心是平衡散热能力、电气绝缘性能与量产装配的便利性。上部的金属散热片采用带单安装孔的舌片结构，安装孔的位置刚好避开器件本体的应力集中区，锁付螺丝的时候不会把应力传递到下方的塑封本体与引脚结合处，避免长期温循后出现封装开裂的问题。

　　金属散热片和内部芯片的载片直接连通，热阻路径极短，芯片工作产生的热量可以直接通过金属片传导到外接散热器上，相比无散热片的小型直插封装，它的持续耗散功率能力能提升3到5倍，适合10W到50W区间的功率器件使用。下方的黑色塑封本体采用环氧模塑料注塑成型，包裹住内部的芯片、键合引线与载片下半部分，起到电气绝缘、机械防护、防潮防污染的作用，塑封本体的侧面做了微小的脱模斜度，量产注塑的时候可以顺利脱模，不会出现本体缺料、飞边超差的问题。五根平行的直插引脚采用铜合金基材表面镀锡处理，引脚的截面尺寸、引脚间距完全符合行业通用的TO218-5封装规范，既可以适配波峰焊的量产焊接工艺，也能满足手工返修的操作要求，引脚伸出塑封本体的长度经过优化，

　　既保证穿过常规厚度PCB后有足够的焊接长度，也不会因为引脚过长导致剪脚工序的工作量增加，同时引脚的根部做了应力释放结构，插件的时候如果引脚有微小的对位偏差，不会直接把应力传递到封装内部的键合点，避免内部引线断裂失效。做PCB封装设计的时候，需要注意这个封装的散热片是和器件内部的特定引脚连通的，多数场景下是和漏极或者集电极连通，布局的时候如果散热器是接地设计，需要提前预留绝缘垫片、绝缘粒的安装空间，避免出现电气短路。安装孔的中心到引脚所在平面的距离、引脚的排距、本体在PCB上方的高度，都需要和板上其他接插件、电容、结构件的高度做匹配，避免出现装配干涉。比如在开放式框架的开关电源设计里，这类封装的整流管、

　　MOS管往往是靠近电源输入侧布置，散热片朝向风道的方向，利用空气流动带走热量，这时候就要提前核算散热片加上器件本体的总宽度，不会和旁边的电解电容、安规电容的安装位冲突。在做三维建模的时候，这个封装的细节还原度直接影响整机结构校验的准确性，比如散热片的圆角处理、塑封本体表面的轻微脱模纹理、引脚末端的倒角，这些细节虽然不影响电气性能，但在做虚拟装配的时候，可以准确判断和周边部件的最小安全间隙，避免开模后才发现器件装不进去、或者和周边部件距离不足导致安规不达标。另外这个封装的引脚成型公差也需要在建模的时候预留足够的裕量，量产的时候引脚可能存在微小的偏移，PCB上的焊盘孔径需要比引脚直径大0.2mm左右，同时在三维装配校验的时候，要考虑引脚倾斜的极限情况，不会和周边的走线、结构件发生接触。
