多位数插拔式接线端子结构设计

　　在低压电气柜、工业控制设备、成套配电装置的布线作业场景里，这类多位数插拔式接线端子是柜内布线、信号转接、动力分线环节里使用频率极高的基础连接部件，日常做设备二次回路布线、PLC IO端口扩展、传感器信号汇总的时候，经常会用到这类间距5.0mm规格的端子，相比传统螺丝固定式端子，它的插拔结构能大幅提升现场布线的效率，后期设备维护更换模块的时候，不需要逐根拆线拧螺丝，直接拔下插头段就能完成模块脱离，能减少现场接线错误率，也能缩短设备检修的停机时间。

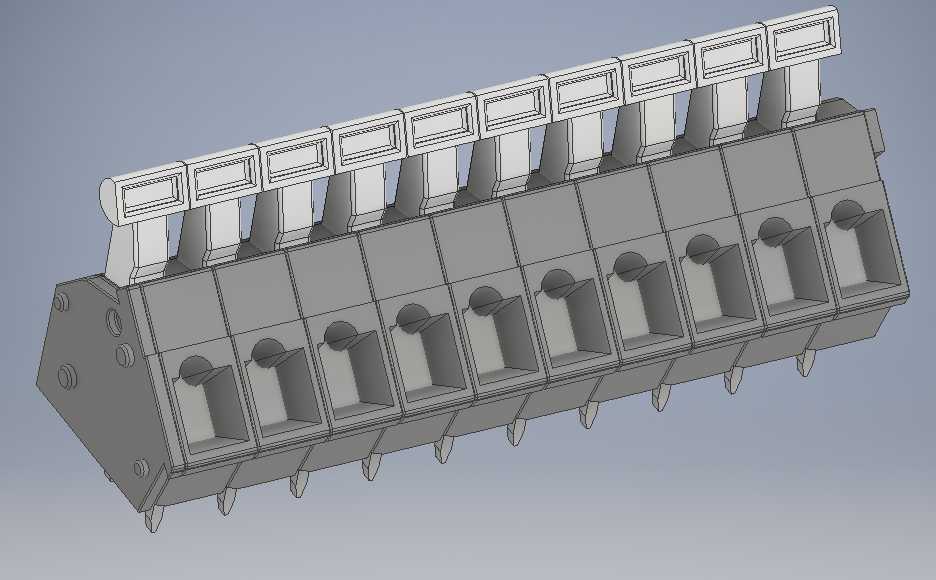

　　从结构设计逻辑来看，这款端子采用基座加插头的两段式组合结构，基座部分设计有直插式焊针，适配PCB板波峰焊或者回流焊的安装工艺，焊针的长度和排布间距严格匹配5.0mm的网格标准，能直接对应常规PCB板的孔位设计，不需要额外做孔位调整。基座上的每个接线位都设计有独立的方腔结构，相邻腔室之间有隔断筋，能避免不同接线位之间的导线毛刺外露造成短路，方腔内部预留了螺丝锁紧或者弹片压接的空间，能适配0.5-2.5平方毫米的多股铜芯导线接入，压接后的导线拉脱力能满足低压电气连接的行业标准要求，不会因为设备运行中的振动出现导线松脱的问题。

　　插头部分的设计重点考虑插拔的导向和防呆，每个插位对应的插片和基座的接插口做了倒角导向，现场插拔的时候不需要精准对位就能顺利插入，插合到位后会有轻微的卡扣反馈，操作人员能直观判断是否插合到位。插头顶部的每个接线位都设计有对应的标识槽，可以粘贴线号标识，方便后期布线的时候做线号对应，排查线路故障的时候能快速找到对应回路。整个端子的外壳采用阻燃PA66材质，能满足UL94-V0的阻燃等级要求，在电气设备出现局部过流升温的情况下，不会出现外壳引燃的情况，满足低压电气设备的安全规范要求。

　　安装边界方面，这款端子的基座底部贴板安装，焊针伸出PCB板的长度控制在3.2mm，过波峰焊之后焊锡的爬升高度不会超过基座底部的限位凸台，不会出现焊锡溢到基座内部影响插合的问题。整排端子的总长度根据位数不同做等距延伸，从2位到10位的规格都做了同结构的系列化设计，不同位数的端子安装孔位保持统一的间距标准，设计PCB的时候可以根据实际需要的回路数灵活选型，不需要重新调整封装尺寸。端子的整体高度从PCB板面到插头顶部的尺寸控制在18mm以内，适配电气柜内部的安装空间要求，不会因为端子高度过高影响柜内其他元件的布置，也不会和柜门内侧的线槽产生干涉。

　　实际选型使用的时候，这类端子需要根据通过的电流大小选择对应线径的导线，5.0mm间距的规格单回路额定载流量可以达到15A，能满足常规控制回路和小功率动力回路的连接需求，相邻回路之间的绝缘耐压能达到AC2000V/1min，不会出现回路间的击穿问题。在做三维建模的时候，这类系列化的端子需要做参数化设计，把位数作为可变参数，调整位数的时候整个基座、插头、焊针、插片的数量和总长度能自动更新，能减少系列化产品建模的重复工作量，建模的时候需要重点保证插合位置的配合间隙，间隙过大会导致插合后接触电阻过大，长期运行会出现发热问题，间隙过小则会导致插拔力过大，现场操作困难，甚至会出现插合不到位的情况。
