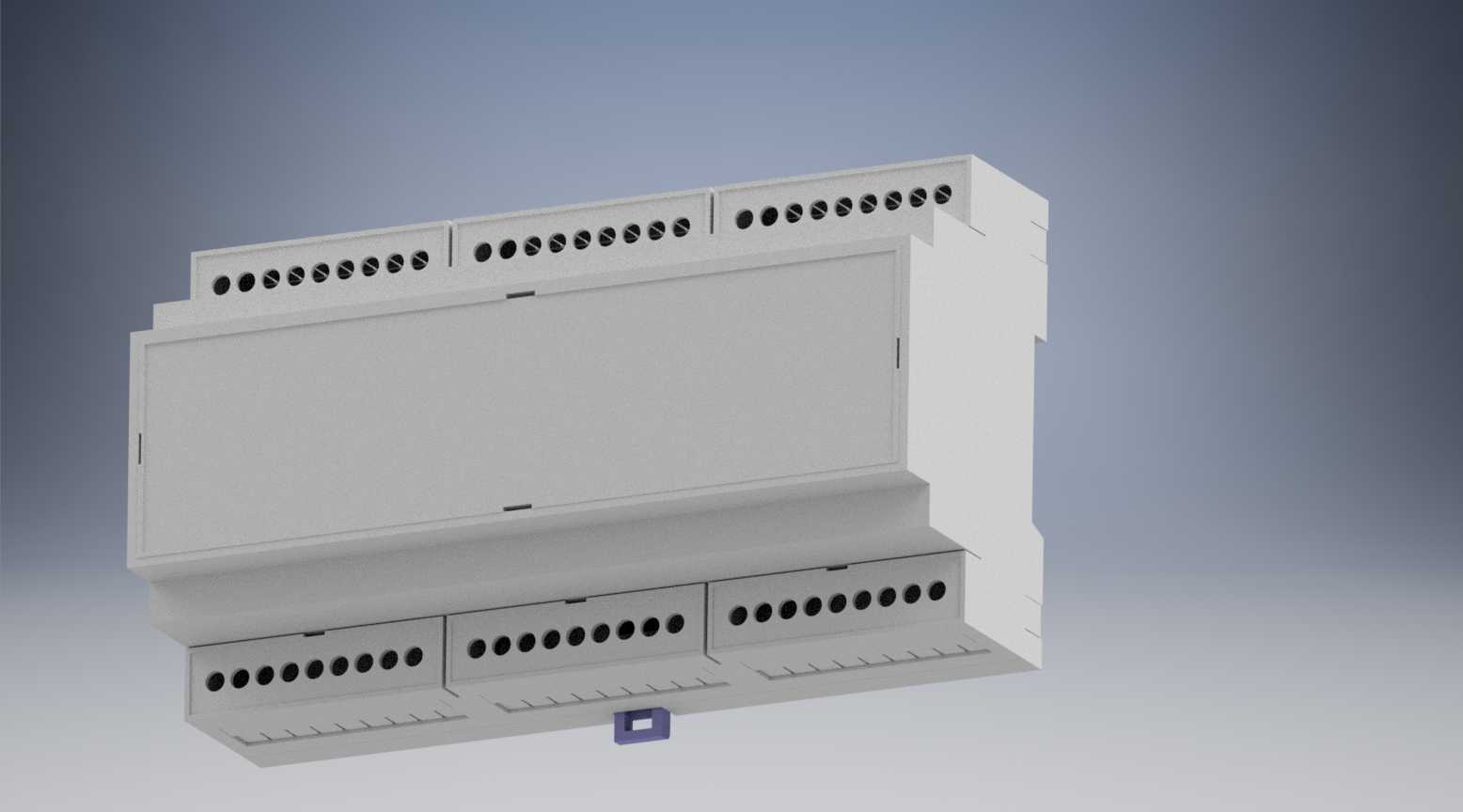

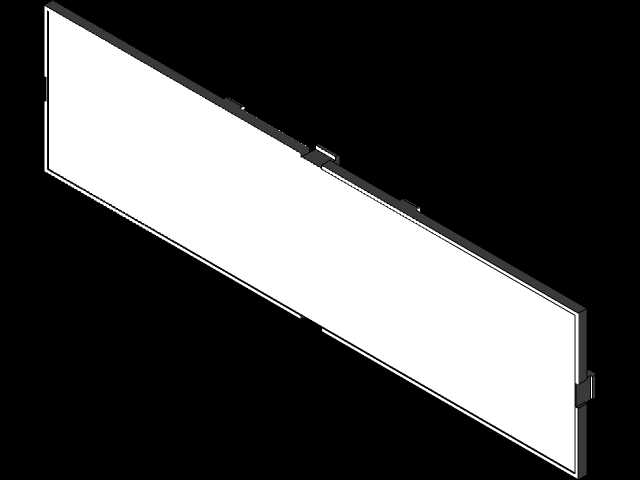

DIN导轨安装式工业电气塑料壳体结构

　　这类DIN导轨安装的塑料壳体，是工业电控系统里用量极大的基础配套部件，日常做低压配电、小型工控系统集成的时候，几乎每个控制柜里都能见到同类型结构的身影。从实际应用场景来看，这类壳体主要用来装载小型继电器模组、信号隔离模块、小型PLC扩展单元、工业通讯转换模块这类宽度较窄、需要密集排布在电控柜内的电气组件，相比螺丝固定式的安装结构，DIN导轨卡装的形式能大幅提升柜内器件的排布效率，后期维护更换模块的时候，不需要拧动多颗固定螺丝，只需要拨开底部的卡装卡扣就能快速取下器件，能大幅缩短现场运维的停机时间。

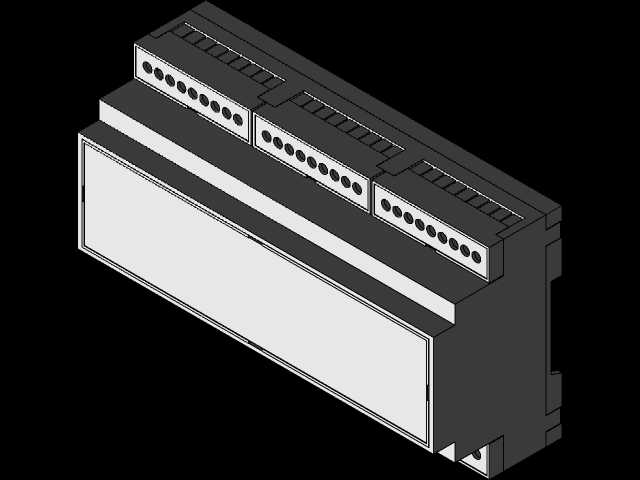

　　从设计思路上看，这类壳体采用上下分体式的扣合结构，上下壳体通过边缘的卡扣结构实现无螺丝装配，既可以减少装配工序的零件数量，也能避免螺丝长期在柜内温湿度变化环境下出现锈蚀、滑牙的问题，壳体上下部分的合模缝做了错位止口设计，能一定程度阻挡柜内的浮尘从拼接缝隙进入壳体内部，适配工业现场多尘的使用环境。壳体的上下两端都预留了整齐的接线端子避让槽，每个槽位对应内部PCB板上的一个接线点位，槽位的间距严格匹配常用接线端子的爬电距离要求，避免相邻接线柱之间因为积尘或者凝露出现拉弧短路的问题。

　　在安装边界的设计上，壳体底部的卡装结构完全适配标准35mm宽度的DIN导轨，卡扣的弹性行程做了冗余设计，既能适配国标公差范围内的导轨厚度偏差，也能在卡装到位后提供足够的卡紧力，避免柜内出现振动的时候模块从导轨上松脱。壳体的宽度方向做了模数化设计，单模块的宽度是标准模数的整数倍，多台同类型模块并排安装的时候，相邻壳体之间不会出现干涉，也能保证柜内排布的整齐度，方便后期整理线槽和走线。壳体的表面做了细磨砂的纹理处理，既可以避免生产过程中出现的表面缩痕、划痕影响外观，也能减少表面的光反射，避免运维人员巡检的时候出现反光晃眼的问题。

　　从功能特性来看，壳体选用的是阻燃级的工程塑料材质，能满足电气设备的阻燃等级要求，即使内部器件出现局部过热的情况，壳体也不会出现明火蔓延的问题，材料本身的绝缘性能可以避免内部带电部件与柜内其他金属构件接触出现短路风险。壳体的侧壁预留了可选的通风槽位，针对发热量稍大的模块，可以在对应位置打通通风槽实现自然对流散热，针对需要高防护等级的应用场景，也可以保留封闭侧壁实现更高的防尘效果，不用重新开模就能适配不同的使用需求。壳体的正面预留了平整的标签粘贴区域，运维人员可以直接打印回路标签粘贴在对应位置，不用额外加装标识牌，也不会因为标签凸起影响相邻模块的安装。

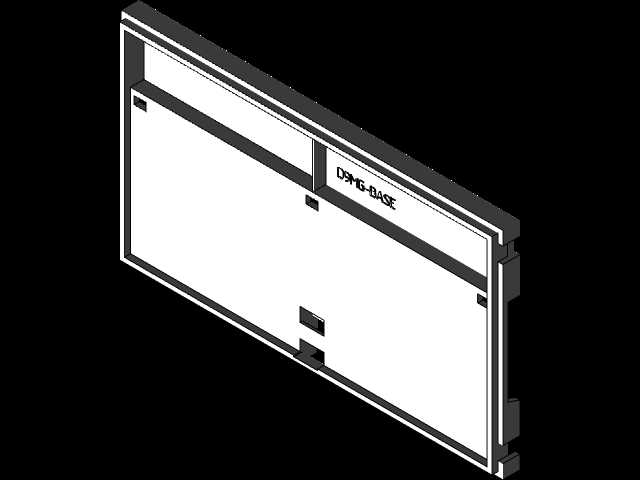

　　实际做结构选型的时候，需要重点核对壳体内部的可用安装空间，确认PCB板的安装柱位置与自身设计的板件孔位匹配，同时要确认上下端的接线槽位置与板上接线端子的位置一一对应，避免出现装配后端子被壳体挡住无法接线的问题。另外底部卡扣的弹性余量也需要重点验证，尤其是在低温环境下使用的场景，要确认塑料材质在低温下不会因为脆化导致卡扣断裂，保证长期使用的结构可靠性。这类壳体的边角都做了圆角过渡处理，没有尖锐的棱角，装配和运维的时候不会划伤操作人员的手部，也能避免边角应力集中导致壳体受外力冲击的时候出现开裂。
