D5MG甘塔塑料套管外壳结构设计

　　在低压电气终端布线、小型工控模块内置防护、弱电信号转接节点的现场施工场景里，这类叠层式塑料套管外壳的使用频率一直不低，很多现场布线作业里，施工人员需要给裸露的接线端子、小型信号转接板、微型线路板提供一个兼具绝缘防护、走线规整、外层适配安装的承载结构，D5MG规格的套管外壳就是针对这类窄空间安装场景做的结构优化。从实际使用的角度看，这类外壳的核心作用是把内部的接线端、小型电子元件与外部的安装环境做物理隔离，既避免施工过程中金属碎屑、灰尘、凝露直接接触内部导电部件造成短路风险，也能防止后期运维过程中人员误触带电部位，同时规整的阶梯外形可以适配不同直径的线束进出，让布线走向更顺，减少线束弯折带来的线芯疲劳断裂问题。

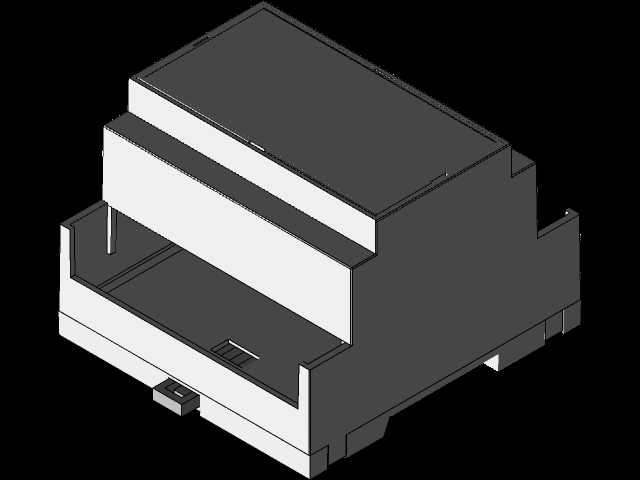

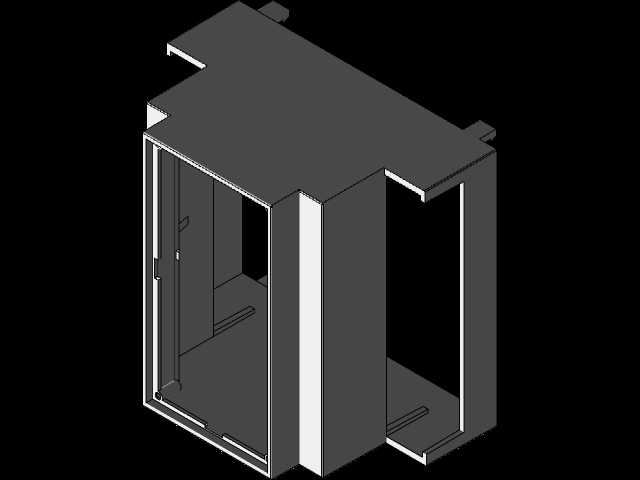

　　做这个壳体的结构设计时，首先要考虑的是安装边界的适配性，这类壳体大多用在电控柜内部的导轨旁、设备侧壁的预留安装位、接线盒内部的空余空间，所以整体外形做了阶梯式的层级退让，下层的宽边底座是用来贴合安装基面的，底座上预留的小凸台结构是定位用的，安装时可以先卡在安装板的预开孔位置做预固定，不用全程手扶对位，能减少现场安装的对位时间。中层的内凹空腔是核心的容纳空间，内部的筋位做了均匀排布，既可以增强壳体本身的结构强度，避免注塑冷却后出现侧壁变形，也能给内部放置的小型线路板提供支撑卡位，不用额外打胶固定，后期拆换元件时直接掀开上层盖板就能操作，维护效率更高。上层的窄边盖板和下层壳体做了卡扣式配合，边缘的止口结构做了0.8mm的搭接量，既能防止日常使用中盖板意外松脱，也能阻挡大部分飞溅的水滴和灰尘进入壳体内部，防护等级可以满足常规室内电控场景的使用要求。

　　从尺寸设计的逻辑来看，这类壳体的长宽高比例是按照常规小型接线模块的通用尺寸做的适配，整体宽度控制在可以并排安装在标准35mm导轨旁的间隙里，不会和相邻的断路器、接线端子产生安装干涉，高度方向的阶梯设计是为了适配不同线径的线束进出，上层的窄边位置可以走直径较细的信号控制线，下层宽边位置可以走直径稍粗的电源线，不同线径的线束在壳体内部有独立的走线空间，不会出现线束挤压缠绕的情况，减少信号干扰的概率。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既满足注塑成型的工艺要求，不会出现缩痕、缺料的问题，也能保证壳体有足够的抗冲击强度，现场施工时不小心被工具磕碰也不会出现开裂破损。

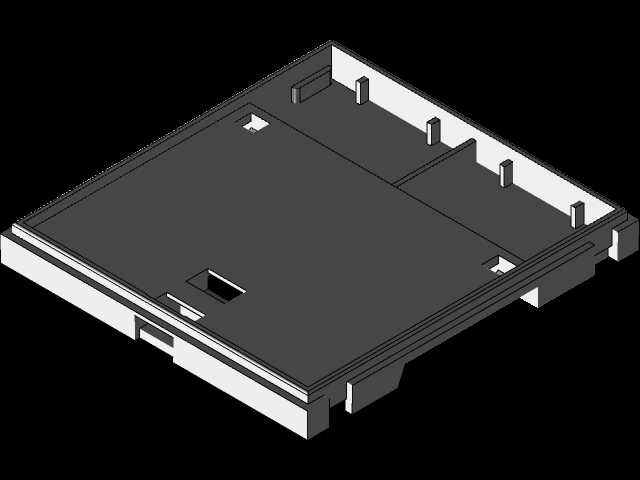

　　在材料选择的适配性上，这类塑料外壳选用的是常规的绝缘工程塑料，本身具备良好的绝缘性能和耐温性能，在-20℃到80℃的工作环境下都能保持结构稳定，不会因为电控柜内部的长期温升出现变形脆化的问题。壳体边缘的所有棱角都做了R1.5的圆角处理，一方面是注塑成型时方便脱模，减少应力集中，另一方面也能避免施工人员安装时被锋利的边角划伤，同时圆角过渡的结构在穿线时不会划伤线束的绝缘层，避免线束破皮带来的安全隐患。底座上预留的小方形出线口是针对专用线束做的适配，线束从这个位置穿出后可以和外部的接插件直接对接，不用额外做线束固定，接口位置的配合间隙控制在0.3mm，既能保证线束可以顺利穿过，也不会留下过大的缝隙让灰尘进入。

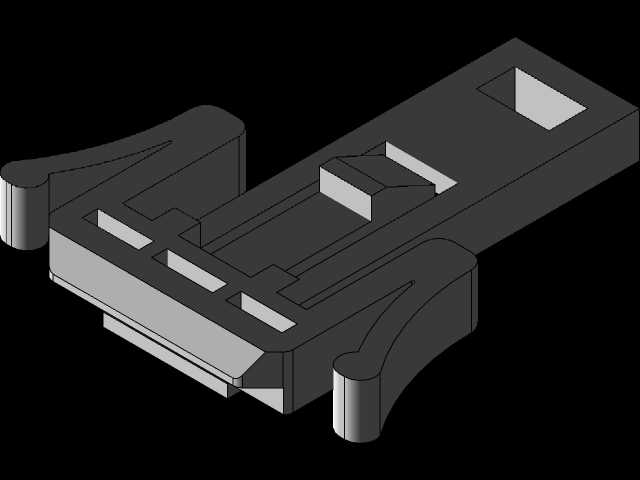

　　很多结构设计人员在选型这类外壳时，容易忽略壳体内部的净空尺寸和安装基面的配合公差，这个壳体的内部空腔尺寸做了0.5mm的正公差预留，内部放置的线路板或者接线模块只要尺寸在标称范围内，都可以顺利放入，不会出现卡滞的问题。底座的安装面做了平面度控制，安装后和安装基面的贴合间隙不超过0.2mm，不会因为贴合不严出现壳体晃动的情况。上下壳体的卡扣配合位置做了导向斜角，装配时不用刻意对位，稍微用力按压就能扣合到位，拆卸时用平口螺丝刀轻轻撬动侧边的预留缺口就能打开，不会因为拆卸不当造成卡扣断裂，提升了产品的重复使用率。在实际的设备配套场景里，这类外壳还可以根据使用需求在侧面额外开孔，加装防水接头或者指示灯，壳体本身的材料具备良好的二次加工性能，钻孔、切割都不会出现脆裂的问题，能满足不同场景的定制化改装需求。
