G1204B分体式电子设备防护壳体结构

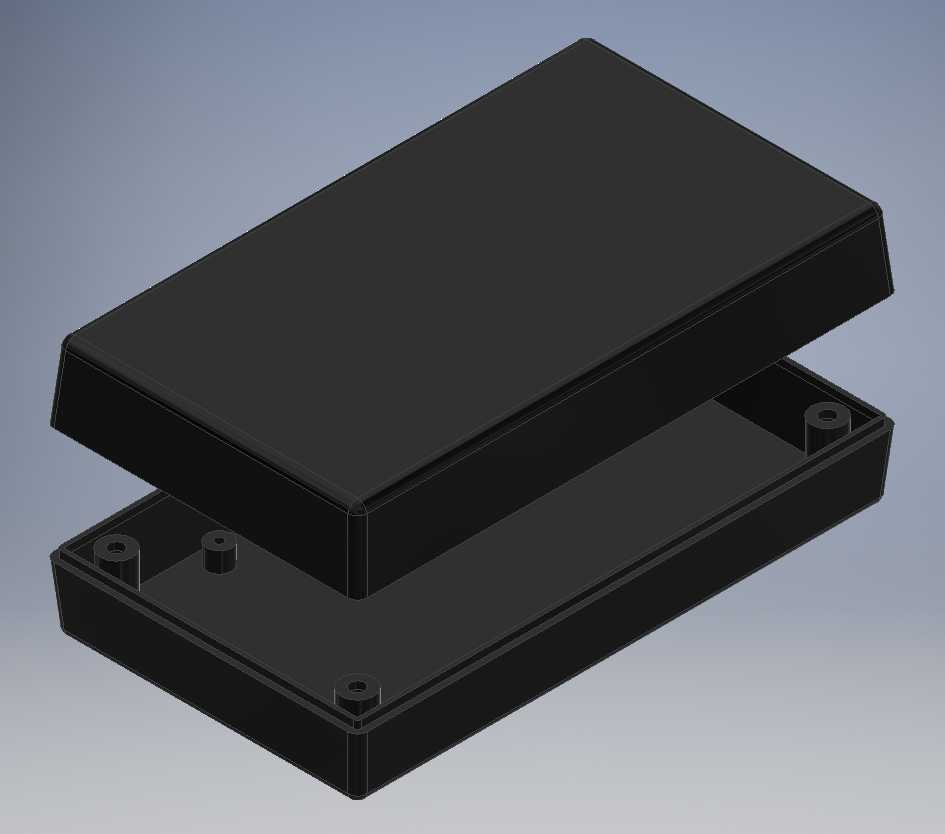

　　这款分体扣合式防护壳体，是面向工业现场电子控制模块、小型传感变送单元、嵌入式采集板卡开发的外置安装结构，日常在车间设备侧的控制节点、户外小型监测站点、实验室测试台架的板卡防护场景中十分常见，主要作用是为内置的PCB板、接线端子、小型电子元件提供物理防护，隔绝现场的粉尘、溅水、意外磕碰，同时规整布线，避免元件引脚外露带来的安全隐患。从结构设计来看，壳体采用上下分体对扣的形式，上盖为平整的实心盖板，边缘做了下沉式止口结构，扣合时上盖的凸边嵌入下壳的凹槽内，无需额外打胶就能实现基础的防尘防溅效果，配合接缝处的密封胶条可达到更高的防护等级，适配潮湿、多尘的复杂安装环境。下壳作为主体承载结构，内部四个角位一体成型了带螺纹孔的安装柱，

　　柱体高度经过精确核算，既可以保证PCB板安装后与壳体底部预留足够的走线空间，容纳板卡下方的贴片元件、接线焊点，又能让上盖扣合后不会挤压到板卡上方的直插元件，避免装配时出现元件压损的问题。安装柱的螺纹规格适配常规的M3自攻螺丝或者铜柱，是电子结构设计中通用的安装尺寸，工程师在选型时不需要额外定制固定件，直接采用标准紧固件就能完成板卡的固定装配。下壳的侧壁厚度均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题，侧壁边缘做了微小的倒角处理，既可以去除注塑飞边，也能避免装配时划伤操作人员的手部。从安装边界来看，这款壳体属于紧凑型小尺寸防护结构，适合安装在空间局促的设备侧壁、支架旁，不需要占用过大的安装空间，

　　下壳的外侧可根据实际需求预留安装耳位，通过螺丝直接固定在安装面，也可以采用导轨卡扣适配DIN标准导轨安装，适配工业机柜内的安装场景。在实际选型应用中，这类壳体常被用来制作小型信号隔离模块、工业通讯转换模块、现场温湿度采集节点的外壳，工程师在完成板卡设计后，不需要从零开始开模制作外壳，直接选用这类标准尺寸的壳体，根据板卡的接口位置在壳体侧壁开孔，就能快速完成产品的组装，大幅缩短小批量定制设备的开发周期。壳体的材质通常选用ABS或者PC工程塑料，具备不错的抗冲击强度与绝缘性能，表面为哑光质感，不容易残留指纹与污渍，适合工业场景下的长期使用。上下壳的扣合定位依靠止口结构与四角的固定螺丝实现，

　　装配时先将焊接完成的PCB板通过螺丝固定在下壳的安装柱上，完成接线调试后，将上盖对准止口扣合，最后在壳体侧边的预留孔位拧入固定螺丝即可完成装配，拆卸维护时只需要拧下侧边螺丝就能打开上盖，对内部板卡进行调试、更换元件，维护操作十分便捷。设计过程中充分考虑了注塑生产的工艺性，所有转角位置都做了合理的圆角过渡，避免应力集中导致的壳体开裂问题，拔模角度控制在合理范围内，方便注塑生产时顺利脱模，提升生产良率。内部的安装柱与壳体底部采用加强筋连接，提升柱体的结构强度，避免多次拆装螺丝后出现柱体断裂的问题。壳体内部的空间利用率较高，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩整体外形尺寸，适配小型化电子设备的设计趋势。对于结构设计从业者来说，这类标准防护壳体的结构逻辑具备很高的参考价值，尤其是止口配合、内部安装柱的高度核算、壁厚均匀性控制这些细节，都是小型电子外壳设计中的通用要点，在定制特殊尺寸的防护壳体时，可以直接参考这类成熟结构的设计参数，减少设计失误，缩短开发周期。在现场实际使用中，这类壳体能够有效抵御车间内的切削液飞溅、粉尘堆积，避免内部电子元件出现短路、接触不良的问题，相比裸露安装的板卡，采用这类壳体防护的模块平均无故障运行时间能得到明显提升，同时规整的外壳也能让设备的外观更加整洁，方便现场运维人员识别设备点位。
