带安装支座的重载滚轮支撑组件结构

这类带安装支座的滚轮支撑组件，在工业场景里的应用覆盖范围极广，从轻型输送线的侧边导向、工装夹具的滑动承载，到小型设备的移动支撑点位都能见到它的身影，区别于无支座的裸滚轮，集成式的支座结构省去了设计人员额外做安装适配结构的工作量，拿到对应规格的模型就能直接匹配安装位，大幅缩短非标设计的周期。

从实际功能来看，这个组件的核心作用是为转动的滚轮提供稳定的支撑基准，同时通过底部的安装板将滚轮承受的径向载荷均匀传递到安装基面，避免局部应力集中导致的基面变形或者滚轮轴偏斜。滚轮本身采用金属材质的工作面，表面做了精加工处理，粗糙度控制在适合滚动接触的区间，既可以作为从动轮承载物料或者工装的滑动位移，也可以作为导向轮限制移动部件的横向窜动，在一些低速重载的手动工装、物料周转架上，这类结构的可靠性远高于塑料材质的滚轮组件，抗冲击能力也更强。

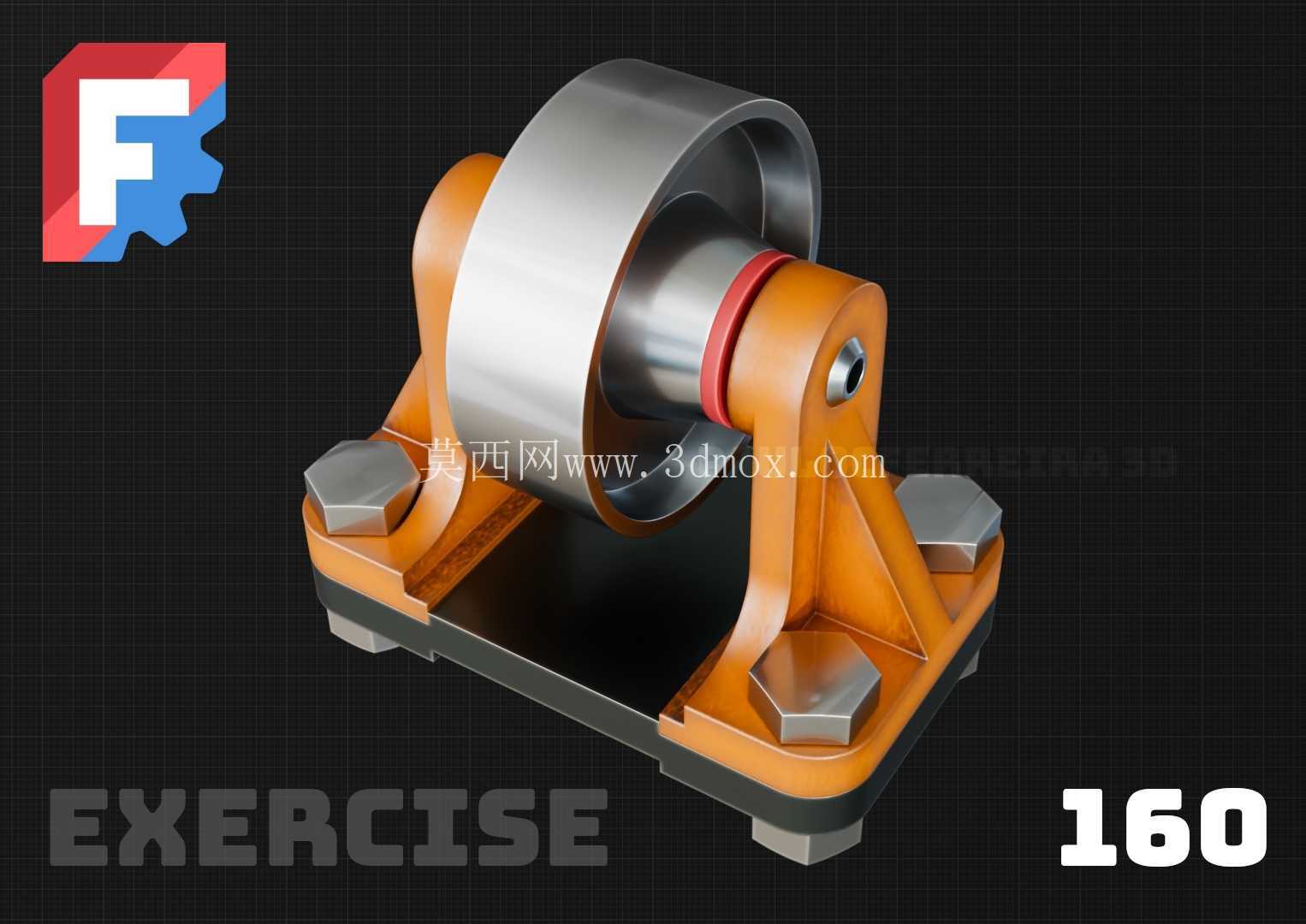

设计思路上，整个组件采用了对称式的支撑臂结构，两个支撑臂从安装底板向上延伸，在顶端形成同轴的安装孔位来穿设滚轮轴，这种对称布局可以让滚轮承受的载荷均匀分配到两个支撑臂上，避免单侧支撑带来的弯矩过载问题。支撑臂和安装底板之间做了圆弧过渡的加强结构，没有采用生硬的直角连接，就是为了分散应力集中点，在承受偏载或者冲击载荷的时候，过渡位置不会出现应力开裂的情况。滚轮和支撑臂之间预留了合理的轴向间隙，同时在滚轮端面和支撑臂之间设置了耐磨垫圈，图中可见的红色垫圈就是用来减少滚轮转动时和支座的端面摩擦，同时阻挡粉尘、碎屑进入转动配合面，延长组件的使用寿命。

安装边界方面，底部的安装板采用了矩形结构，四个角位设置了内六角沉头安装孔，安装孔的位置做了下沉处理，安装螺栓的头部不会突出底板表面，保证底板和安装基面可以完全贴合，不会出现安装间隙导致的组件晃动。安装孔的间距按照通用的安装模数设计，既可以适配铝型材框架的T型槽安装，也可以直接在钢板加工的基面上打孔安装，不需要额外做转接板。整体的外形尺寸上，滚轮的直径决定了组件的总高度，支撑臂的高度刚好让滚轮的最低点高于安装底板的底面，避免滚轮转动时和安装基面发生摩擦，滚轮的宽度则根据额定载荷做了匹配，足够的接触宽度可以降低滚轮和配合轨道之间的接触应力，减少轨道的压痕磨损。

从结构细节来看，滚轮轴采用了过盈配合加顶丝固定的方式和支撑臂连接，轴本身不会随滚轮转动，滚轮内部可以适配滑动轴承或者小型滚动轴承，根据使用场景的转速和载荷需求灵活选择，这种轴固定、轮转的结构比轴随轮转的结构稳定性更好，维护的时候只需要拆下一侧的顶丝就能抽出滚轮轴，更换滚轮或者轴承都很方便，不需要把整个支座从基面上拆下来，大幅降低了后期维护的工作量。安装底板的底面做了平面度处理，保证安装后整个组件的支撑面处于水平状态，滚轮的转动平面和设计的移动方向保持平行，不会出现滚轮卡滞、偏磨的问题。在一些需要调整滚轮高度的场景下，还可以在安装底板和基面之间增加调整垫片，通过改变垫片厚度来微调滚轮的中心高度，适配不同高度的轨道或者配合面，这种可调性也让这个组件的适配场景进一步拓宽，不管是新设备设计还是旧设备的改造升级，都能快速匹配安装需求。
