弯颈式金属水龙头剖面结构三维建模

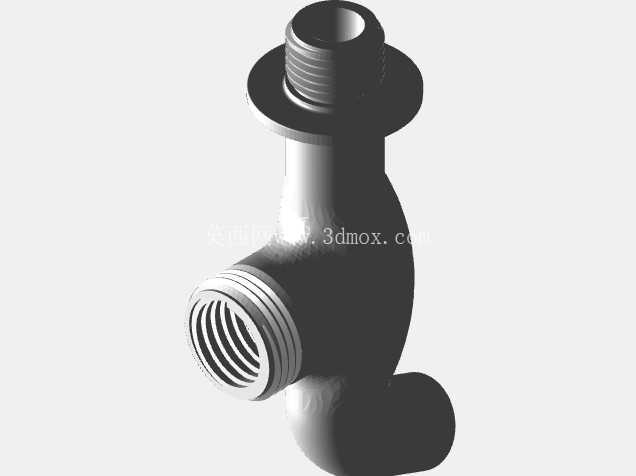

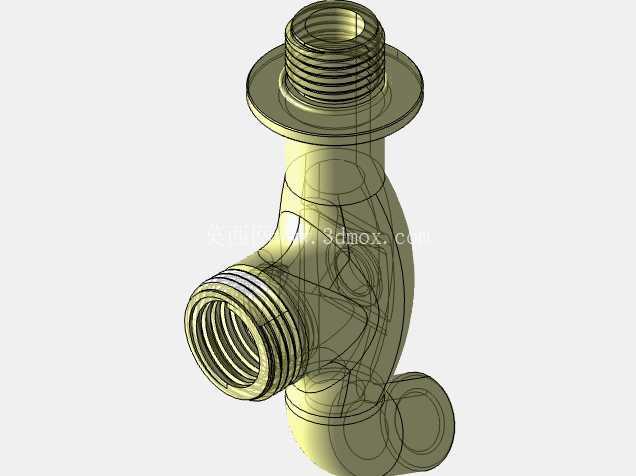

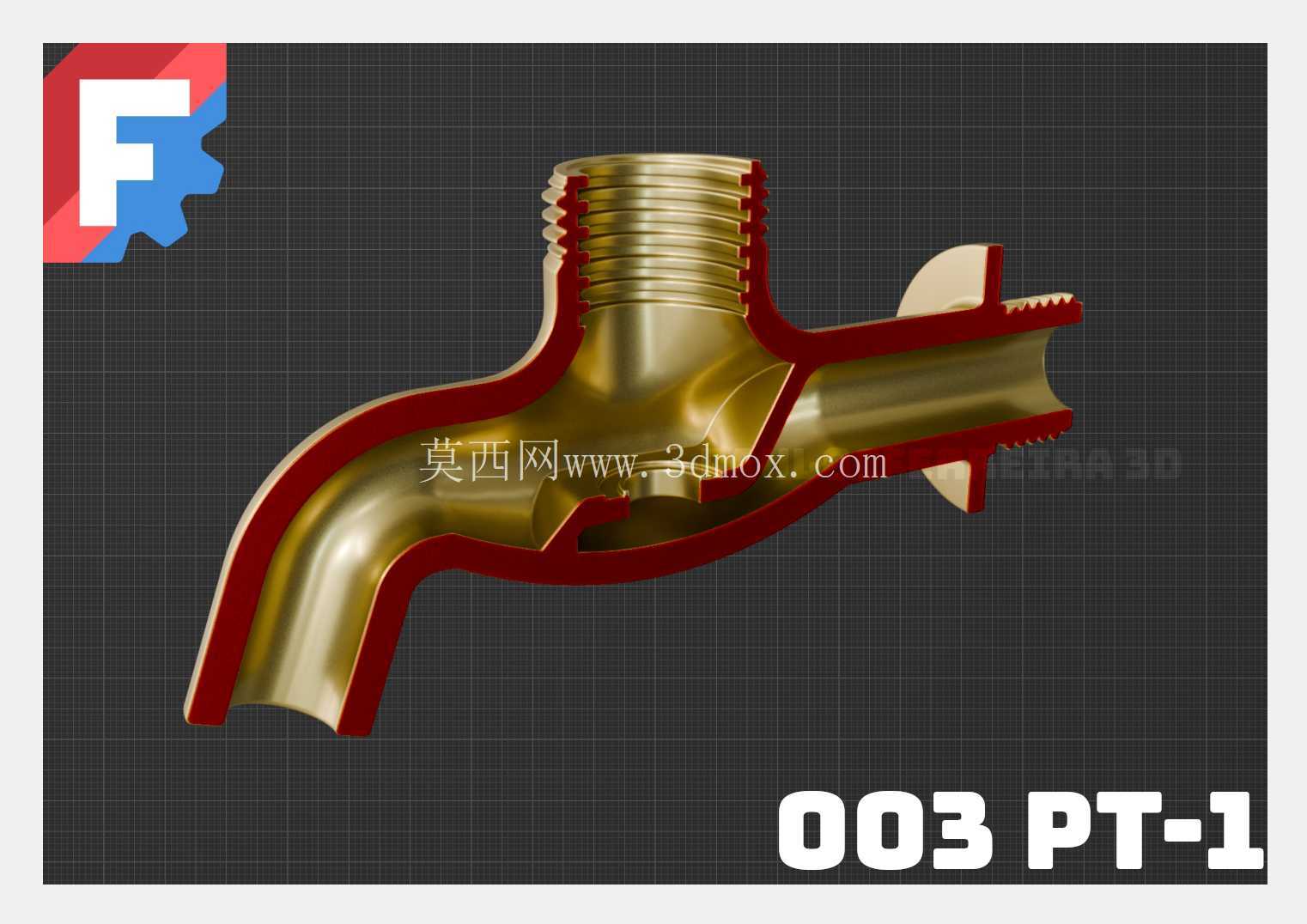

　　日常民用与商用给排水场景中，这类弯颈结构的金属水龙头是终端取水的核心控制部件，覆盖家庭厨卫、公共盥洗区、餐饮操作间等多数需要可控出水的点位，承担管路通断、出水方向引导的基础功能，相比直出水结构，弯颈设计能将出水点延伸至台盆中心区域，避免水流沿盆壁飞溅，适配不同深度的盛水容器接取需求。从结构剖面来看，模型完整还原了金属水龙头的内部流道形态，进水端采用标准外螺纹结构，可直接匹配墙面或台盆预埋的内螺纹管路接口，螺纹段长度符合常规给排水管件的安装旋合深度要求，安装时无需额外配置转接接头即可完成密封对接，流道从进水端到出水端采用平滑圆弧过渡，没有直角弯折结构，能最大程度降低水流经过时的局部阻力，减少供水压力损耗，同时避免流道死角长期存水形成的积垢问题，长期使用也能维持稳定的出水流量。

　　弯颈部分的壁厚设计充分考虑了金属铸造工艺的成型特性，整体壁厚均匀，没有局部过薄导致的铸造冷隔缺陷，也不存在壁厚突变带来的应力集中问题，在承受常规供水静压时，各部位受力分布均匀，不会出现长期使用后的开裂渗漏问题。出水端的结构预留了起泡器的安装卡位，可直接装配常规规格的起泡器组件，对流出的水流进行起泡整流，让出水更柔和不飞溅，同时也能在一定程度上实现节水效果。手柄安装位的结构与阀芯腔直接连通，模型中预留的阀芯安装腔尺寸适配常规陶瓷阀芯，装配后可通过手柄旋转角度精准控制水流大小与冷热水混合比例，操作力矩符合民用五金件的使用手感要求，不会出现开关过紧或松动打滑的问题。

　　建模过程中对各配合面的尺寸公差做了对应预留，螺纹段的公差符合管路连接的密封要求，阀芯腔与阀芯配合的部位尺寸精度满足密封装配需求，各连接部位的倒角处理既避免了安装时割伤操作人员，也能引导配件顺利对位装配。从安装边界来看，进水端螺纹中心线到出水嘴最远端的水平距离适配常规台盆的安装孔位到盆中心的距离，安装后出水嘴不会过于贴近盆壁，弯颈的最高点高度也满足常规盛水容器的接取空间需求，不会出现较高容器无法放到出水嘴下方的问题。金属材质的选型适配卫浴潮湿使用环境，整体结构没有易积留水渍的凹槽死角，外表面的圆弧过渡设计也便于日常擦拭清洁，长期使用后不易残留污渍。

　　这类结构的水龙头除了民用给排水场景，也可适配小型工业设备的冷却水取水点位，结构可靠性足以满足非腐蚀性流体的通断控制需求，建模时还原的内部流道形态也可用于后续的流体仿真分析，验证不同供水压力下的出水流量、流阻损失等参数，为产品的结构优化提供基础三维数据支撑。
