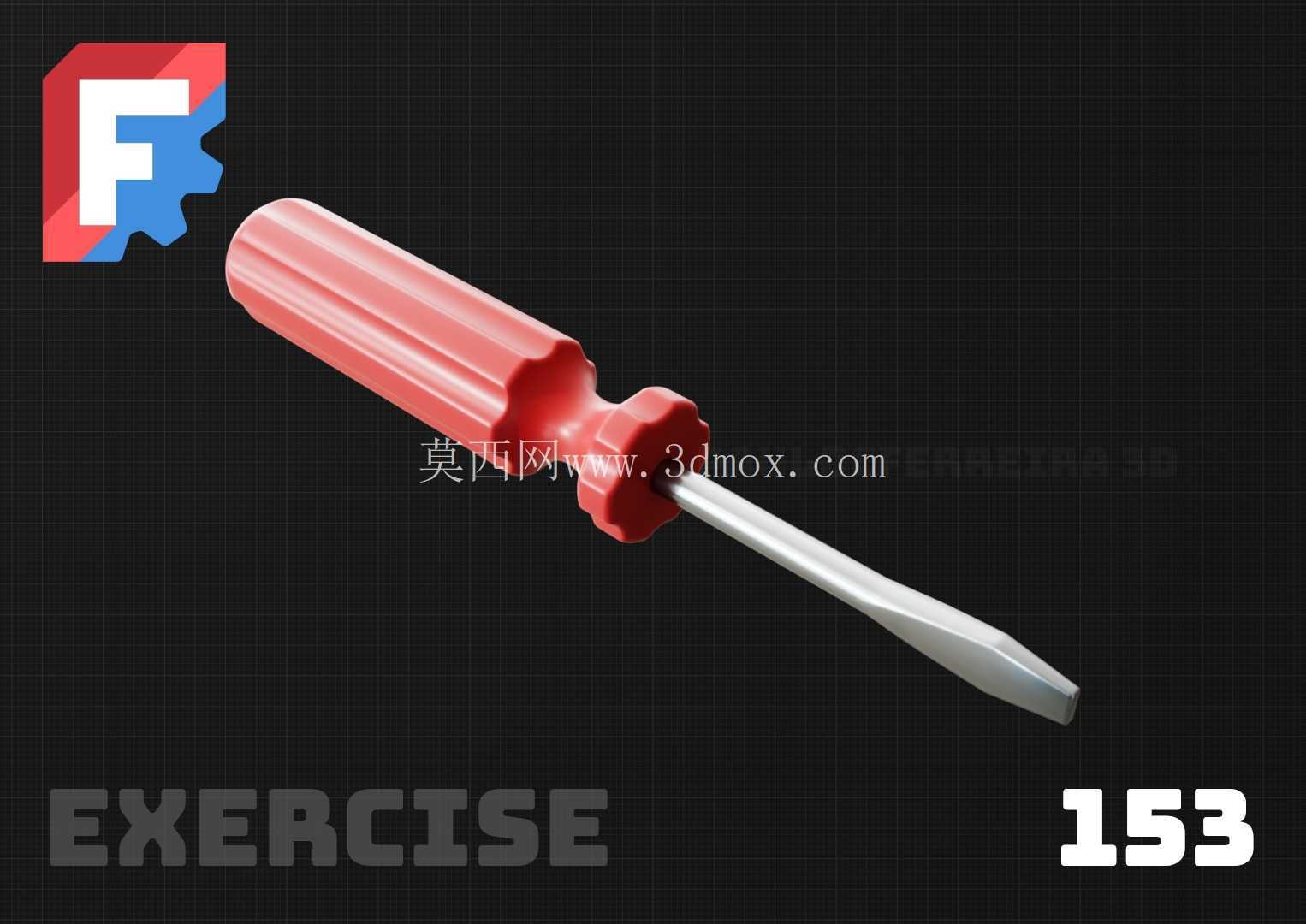

一字螺丝刀简易结构三维建模练习作品

　　日常设备维保、小型机电拆装、家用五金维修场景里，一字螺丝刀是出现频率最高的基础手动工具，几乎覆盖所有带一字槽紧固件的拆装作业需求，从低压电控柜端子排接线、小型家电外壳拆解，到普通机械设备的外罩螺丝拆装、工装夹具的紧固件调整，都能见到这类工具的身影。这款一字螺丝刀的建模过程，完全贴合实际量产产品的结构逻辑拆分，没有做多余的装饰性设计，所有结构特征都对应实际使用中的功能需求。手柄部分采用多棱面防滑结构，对应实际使用中手掌施力时的防滑需求，避免沾附油污后施力打滑，棱边做了均匀的圆角过渡，不会在长时间握持时硌伤手掌，手柄尾部的凸缘结构，是为了在手掌推压工具时提供受力支撑，防止施力过程中工具从掌心滑脱。

　　刀杆部分采用等直径圆柱结构，从手柄嵌装位置一直延伸到刀头，和手柄的嵌合段做了止转结构设计，对应实际生产中刀杆与注塑手柄的嵌装固定需求，避免大扭矩拧动时刀杆和手柄之间出现相对转动。刀头部分的楔形工作面做了精准的角度控制，厚度与常见一字螺丝的槽宽匹配，工作面的平行度公差控制在合理范围，实际使用时能完全嵌入螺丝槽内，不会因为接触面积过小导致槽口崩边，也不会因为刀头过厚无法嵌入标准槽口。

　　建模过程中先从刀头的楔形工作面开始搭建基准，反向推导刀杆的长度与直径匹配关系，再根据刀杆的嵌装尺寸确定手柄的内部空腔与外部轮廓，所有倒角、圆角的尺寸都参考实际量产产品的工艺要求，手柄表面的防滑棱间距控制在1.5毫米左右，刚好匹配手指指腹的接触触感，不会因为棱距过密导致握持异物感过强，也不会因为棱距过宽失去防滑效果。从安装边界来看，这款螺丝刀的整体长度控制在150毫米区间，属于小型精密拆装用的规格，刀杆直径4毫米，适配M2到M4规格的一字槽螺丝，手柄最大直径25毫米，能在狭小的设备缝隙内完成操作，不会因为手柄尺寸过大干涉周边的元器件。

　　刀头的工作端长度控制在12毫米，既能保证足够的嵌入深度传递扭矩，也不会因为刀头过长导致操作时晃动感过强。实际建模时没有做多余的曲面拆分，所有特征都采用参数化建模方式搭建，修改刀头角度、手柄长度、刀杆直径时只需要调整对应参数就能快速生成不同规格的衍生型号，完全匹配五金工具系列化开发的设计需求。手柄与刀杆的衔接位置做了锥形过渡，既可以减少注塑时的应力集中，也能在使用时避免衔接位置积攒油污，日常清理更加方便。刀头的端部做了微小的倒角处理，对应实际使用时对准螺丝槽的导向需求，不需要刻意调整角度就能顺利滑入槽口，提升拆装作业的效率。整个模型的结构完全还原实物的装配逻辑，没有出现违背生产工艺的特征，比如手柄的壁厚均匀，符合注塑成型的壁厚要求，不会出现壁厚差异过大导致的注塑缩水缺陷，刀杆的嵌装深度足够，能承受额定扭矩下的载荷，不会出现刀杆从手柄中脱出的问题。
