带铰接安装孔的弯臂式铸造连接件结构

项目分类:铸造模 发布时间:2026-06-01 ID:1170539
  • 带铰接安装孔的弯臂式铸造连接件结构
  • 带铰接安装孔的弯臂式铸造连接件结构
  • 带铰接安装孔的弯臂式铸造连接件结构
  • 带铰接安装孔的弯臂式铸造连接件结构
  • 带铰接安装孔的弯臂式铸造连接件结构

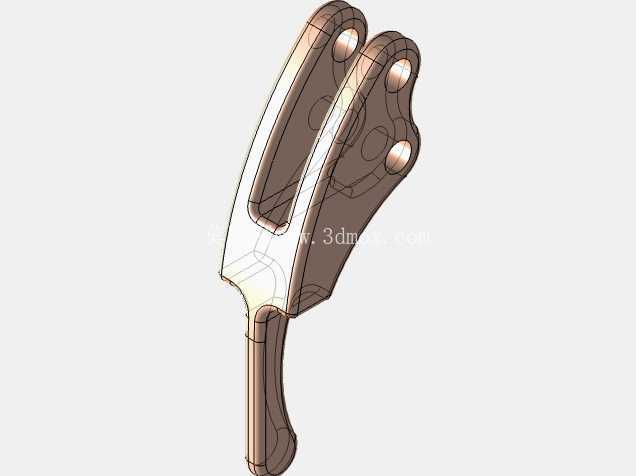

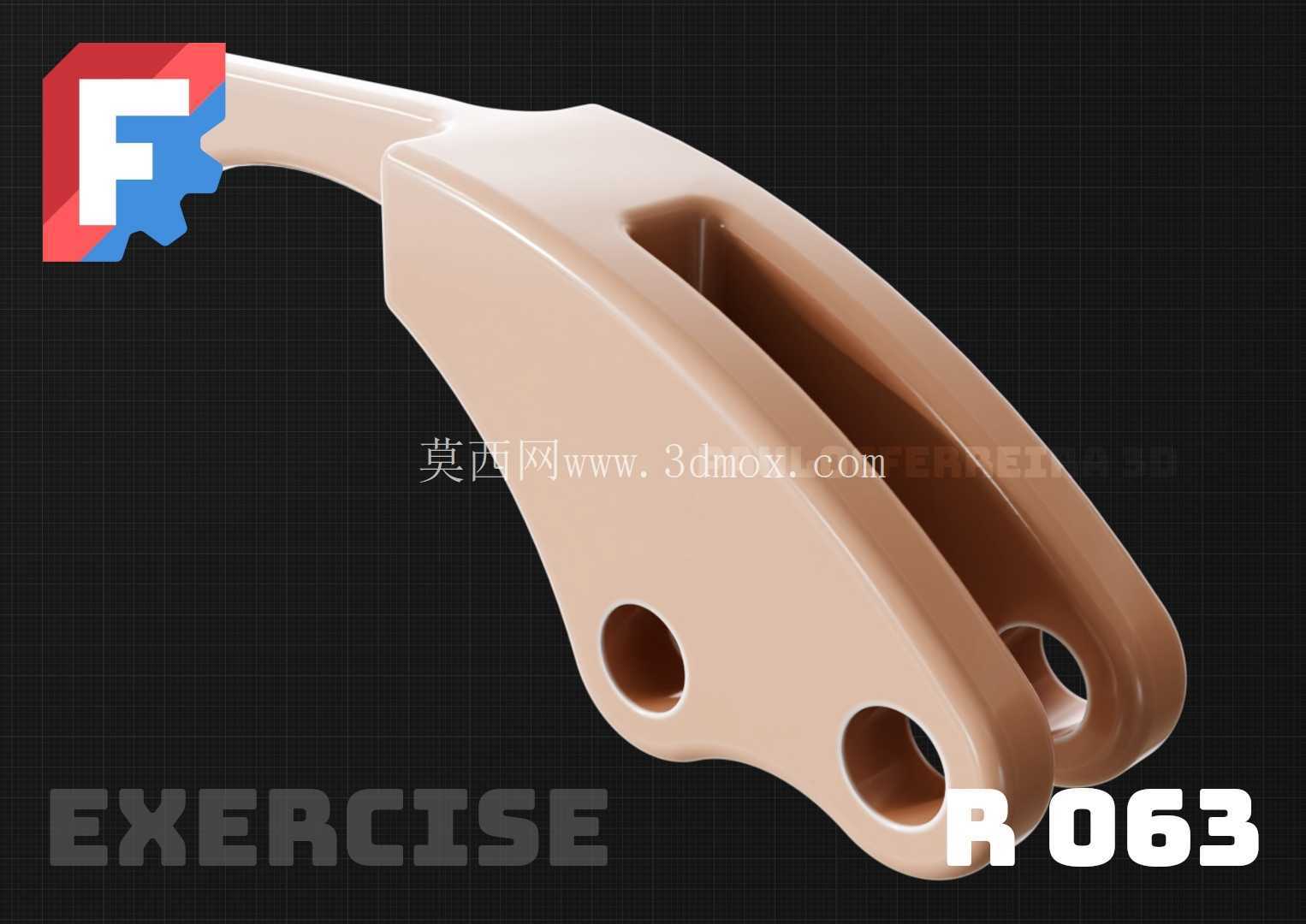

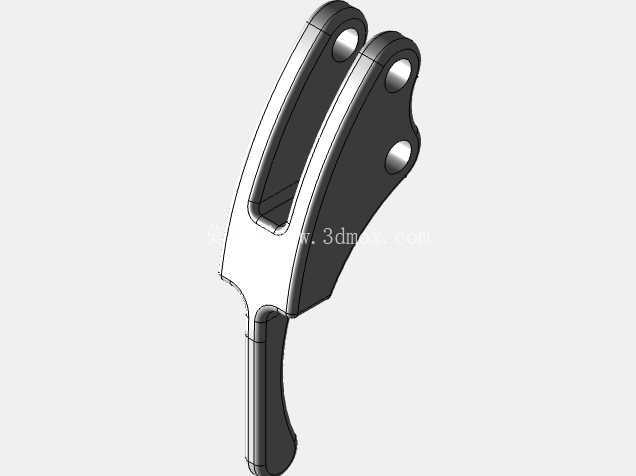

这类弯臂式铰接连接件在轻工输送设备、小型工装夹具以及民用机械的操作联动机构中十分常见,作为力传递路径上的中间构件,它需要同时承接输入端的扳动力或驱动力,将作用力换向之后传递到末端执行构件上,完成锁止、压紧、档位切换这类需要线性或摆动行程的动作。从结构形态来看,零件整体采用变截面弯臂构型,臂身沿着受力方向做了平滑的弧度过渡,没有出现直角转折的应力集中区域,这种设计能够在动态载荷下让应力沿着臂身均匀扩散,避免长期往复受力后在转角位置出现疲劳裂纹。零件的一端为分叉式双铰接耳结构,两个耳片上同轴开设了贯通的安装圆孔,用于和固定基座上的铰接轴配合,形成整个构件的旋转支点;另一端为单臂延伸结构,臂身上开设的长条形槽道用于和末端执行件的驱动销配合,将构件绕支点的旋转运动转化为驱动销沿槽道的滑动,进而带动末端构件完成设定行程的动作。

在设计这类零件时,首先要明确整个联动机构的行程边界,也就是当构件绕铰接支点旋转到两个极限位置时,驱动销在长槽内的滑动距离要匹配末端构件的动作行程,槽道的宽度要和驱动销的直径保持合理的间隙配合,既要避免间隙过大导致动作回程差超标,也要防止间隙过小出现运动卡滞。三个安装孔的位置度公差是整个零件的核心精度要求,铰接支点的两个同轴孔如果出现同轴度超差,安装后会出现铰接转动卡涩,长期磨损后会产生异常晃动,直接影响整个机构的动作可靠性;臂身的截面厚度需要根据实际传递的扭矩大小核算,在满足强度要求的前提下尽量做等强度设计,避免不必要的材料冗余增加零件重量。零件的外轮廓全部做了圆角过渡处理,一方面是铸造工艺的要求,避免尖角位置出现浇铸不足、冷隔这类铸造缺陷,另一方面也能减少零件在安装使用过程中对操作人员的剐蹭风险,同时降低应力集中系数。

从安装边界来看,这类零件安装时需要保证铰接支点的轴线和机构的旋转平面完全垂直,否则会在转动过程中产生附加的侧向力,加速铰接孔和配合轴的磨损;分叉耳片的内侧间距要和基座上的安装位宽度匹配,安装后要保证臂身旋转过程中不会和周边的固定构件产生运动干涉,长槽的开设方向要和驱动销的运动轨迹匹配,避免驱动销在槽内出现别劲的情况。零件的表面采用了均匀的涂装处理,能够在常规使用环境下起到防锈防腐蚀的作用,适合在没有强腐蚀介质的普通工业车间、民用设备场景下长期使用。在实际建模过程中,需要先确定三个安装孔的中心坐标,以此为基准搭建臂身的轮廓曲面,再通过布尔运算切除出长槽结构,最后对所有锐边做倒圆角处理,建模时要特别注意壁厚的均匀性,避免出现局部壁厚突变,否则在铸造过程中容易产生缩孔、缩松这类内部缺陷,影响零件的整体强度。这类零件虽然结构不算复杂,但作为联动机构中的核心传力构件,其尺寸精度和结构强度直接决定了整个机构的使用寿命和动作可靠性,设计时需要结合实际受力情况反复校核截面强度,同时兼顾铸造工艺的成型要求,才能做出既满足使用性能又适合批量生产的合格零件。
