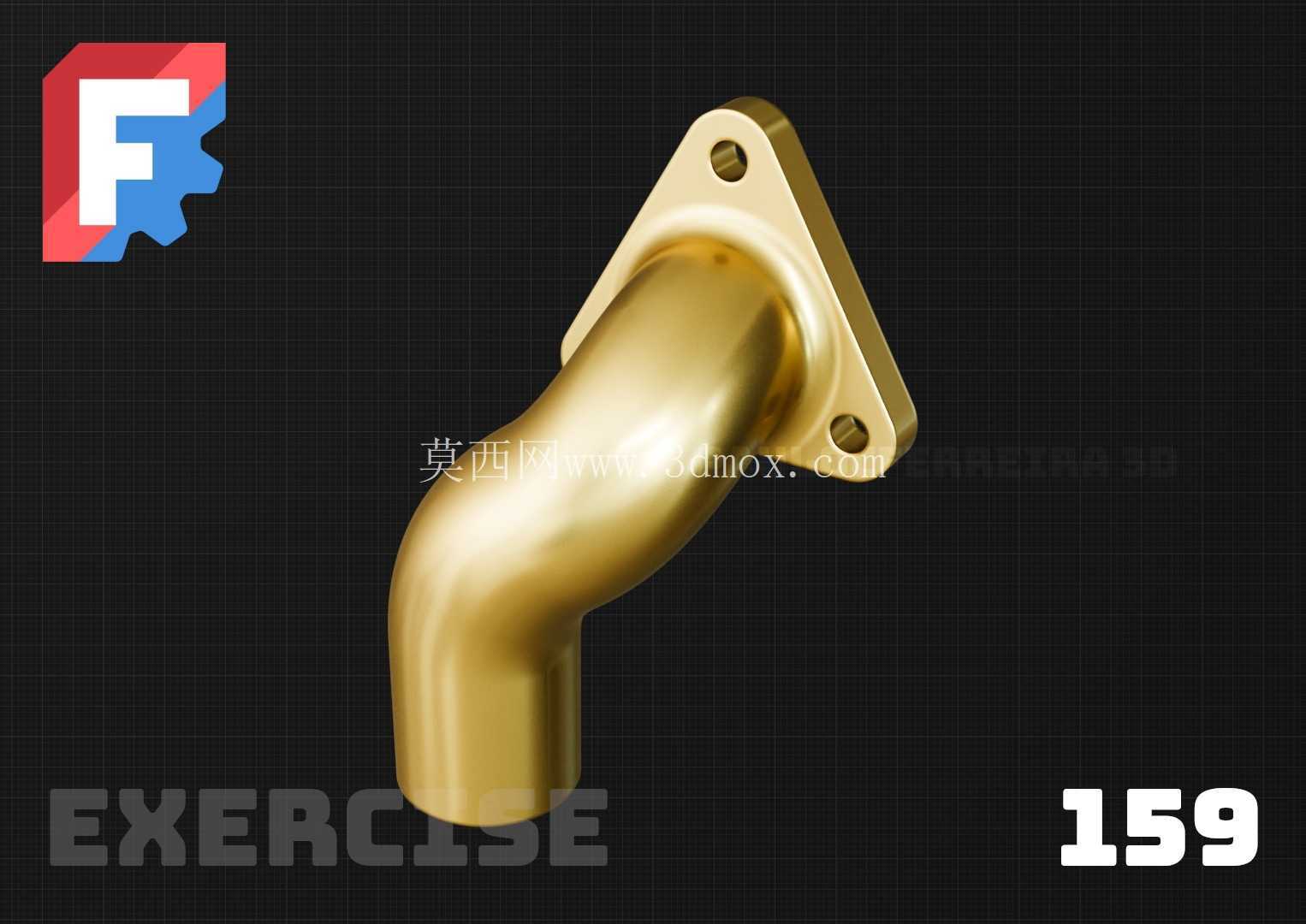

带三角安装法兰的弯型流体管路接头

这类带三角安装法兰的弯型流体管路接头，在中小通径的低压流体输送场景中应用十分广泛，常见于小型液压站的油路排布、气动控制回路的管线转向、冷却循环系统的管路接驳，也会用在小型内燃机的外围辅助管路、食品灌装设备的流体输送段，相比直角硬管接头，它的弧形弯管结构能大幅降低流体转向时的局部阻力，减少管路内部的紊流与压力损失，同时避免直角弯折带来的应力集中问题，提升管路长期运行的可靠性。

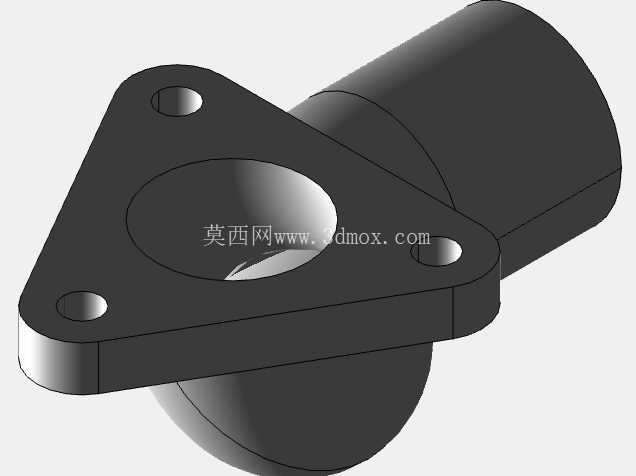

从功能特性来看，接头一端为三角布置的法兰安装结构，三个安装孔呈等边三角形排布，相比两孔安装的法兰，三角固定的方式在受振动工况下防松性能更好，不会因为设备运行的持续振动出现连接松动、密封失效的问题，法兰端面可根据实际使用需求加装平垫或者O型密封圈，实现端面静密封，适配不同压力等级的输送需求；另一端为等径直管段，可直接对接同通径的硬管、软管，采用卡套、焊接或者快插的方式完成连接，弯管段的曲率半径经过优化，既保证了流体转向的顺畅性，也控制了整体的安装占用空间，不会因为曲率过大导致相邻管路排布出现干涉。

设计这类零件时，首先要确定核心的通径参数，根据目标输送介质的流量、流速要求计算管路内径，再结合工作压力确定管壁厚度，避免承压不足出现管壁变形或者破裂；三角法兰的安装孔位置需要匹配安装基座的孔位公差，三个孔的位置度公差要控制在合理范围内，保证安装时螺栓能顺利穿入，不会出现强制装配带来的内应力；弯管段的过渡要做到圆滑无突变，内壁不能有明显的台阶或者凹陷，否则会在介质长期冲刷下出现局部磨损，甚至引发泄漏；法兰与弯管的衔接位置要做圆角过渡，减少应力集中，因为这个位置是安装受力、管路振动应力叠加的区域，如果过渡过于尖锐，长期受交变载荷作用容易出现疲劳裂纹。

从安装边界来看，这类接头的三角法兰外接圆直径决定了安装时需要预留的操作空间，三个螺栓的紧固需要预留扳手的操作行程，弯管的出口方向要根据实际管路走向确定偏转角度，安装完成后弯管段不能与周边的设备结构、其他管线出现运动干涉或者静态接触，避免管路振动时与周边部件发生摩擦磨损管壁；直管段的插入深度要匹配对接管路的连接要求，比如采用卡套连接时要保证直管段的圆柱度与表面粗糙度，确保卡套刃口能均匀切入管壁实现可靠密封，如果是焊接连接则要在直管端部预留合适的焊接坡口，保证焊接强度。

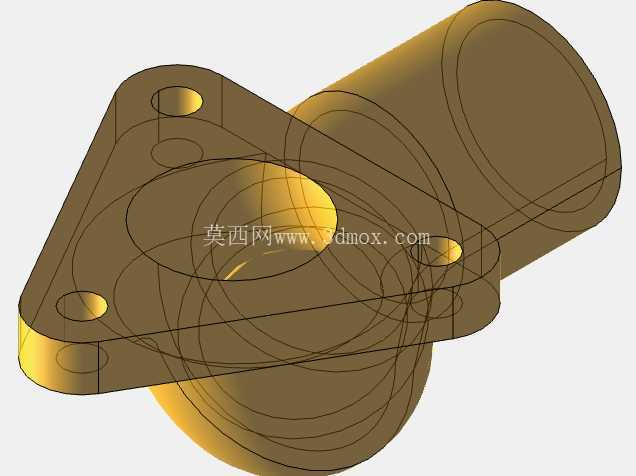

实际建模过程中，要重点关注法兰安装面的平面度要求，这个平面直接决定密封性能，如果平面度超差，即使加装密封圈也容易出现泄漏；弯管段的壁厚要保持均匀，不能因为弯曲造型出现局部壁厚过薄的问题，尤其是弯管外侧的位置，建模时要检查壁厚分布，避免后续铸造或者加工时出现强度不足的问题；三个安装孔的倒角要做在法兰外侧，方便螺栓穿入，同时去除孔边的毛刺，避免装配时割伤密封件；整体的外形要尽量减少不必要的凸起结构，既可以降低铸造时的造型难度，也能减少安装时的空间占用，让管路排布更加紧凑。这类零件看似结构简单，但每一处尺寸细节都直接影响实际使用的可靠性，从法兰的孔位分布到弯管的曲率选择，再到管壁厚度的设定，都需要结合实际的工况参数反复校核，才能保证在对应的应用场景中长期稳定运行。
