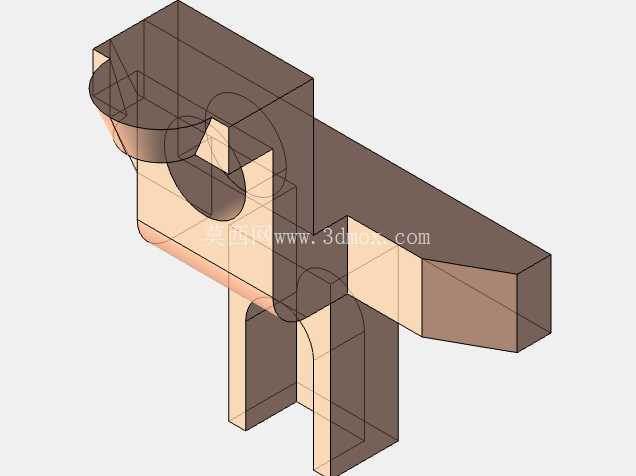

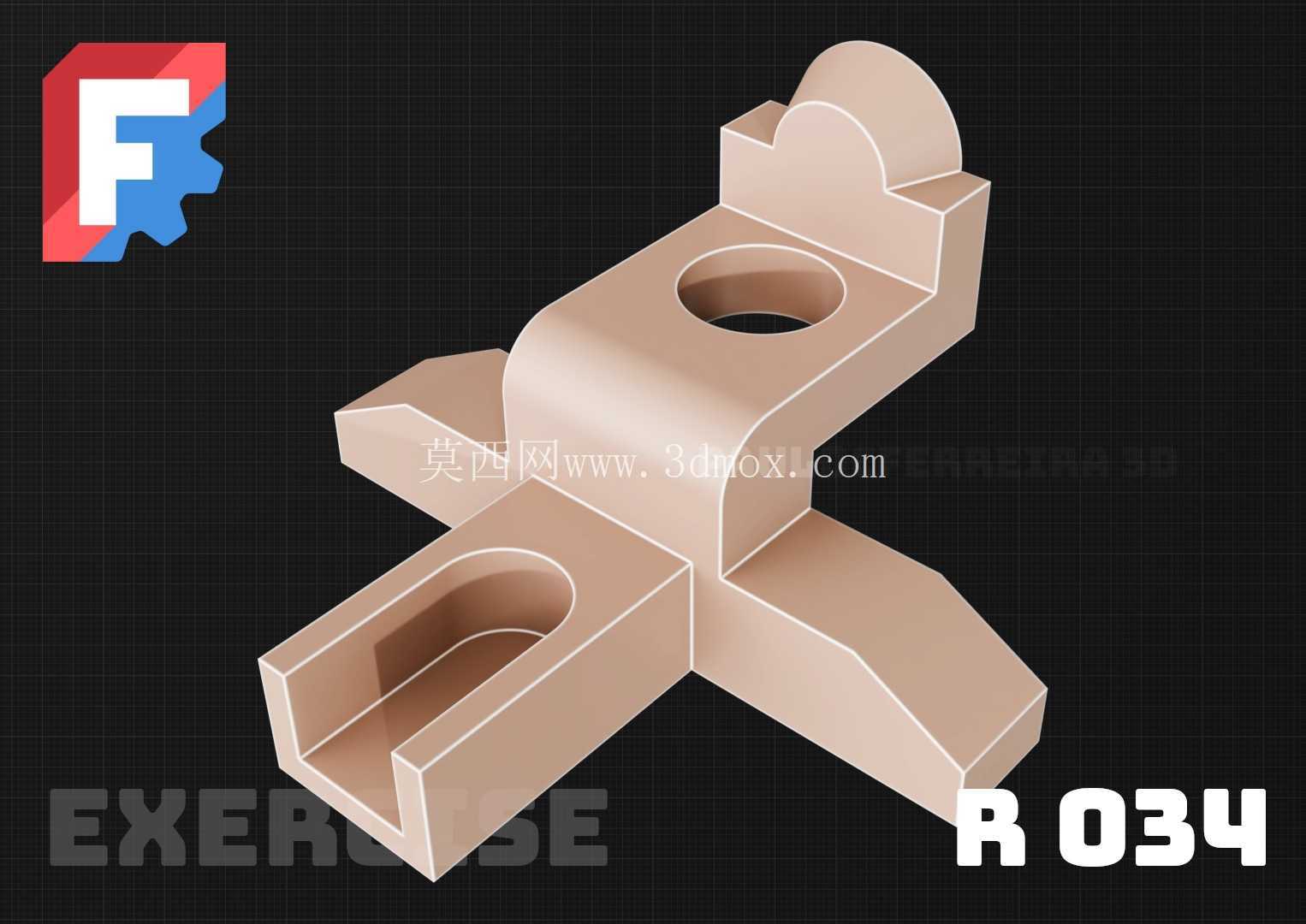

该结构件属于小型铸造类支撑连接零件,常见于轻工自动化输送线、小型工装夹具的定位支撑工位,也可作为桌面级小型实验设备的机架连接节点使用,承担相邻两个垂直方向构件的载荷传递与位置定位作用。从结构布局来看,整体采用十字交叉的筋体布局,四个方向的延伸臂分别对应不同的连接功能:其中一侧延伸臂设计为开口U型槽结构,槽内做圆弧过渡处理,可嵌入对应规格的杆件或板件,通过侧向顶丝或者贯穿螺栓实现快速装夹固定,槽体的深度与宽度匹配常用的15-20mm规格的型材安装边,无需额外加工转接面即可直接装配;与U型槽相对的另一侧延伸臂为楔形实体结构,端面做斜切处理,可抵靠在设备机架的定位面上,承受纵向的压紧载荷,避免装配后出现应力集中导致的崩边问题。
垂直于U型槽与楔形臂的另外两个方向,其中一侧为带半圆凸台的安装面,凸台中心预留通孔,可穿入M8-M10规格的连接螺栓,将整个支撑件固定在基准安装板上,半圆凸台的设计既增加了螺栓孔位的结构强度,避免长期受载后孔位开裂,也为螺栓头提供了足够的沉头避让空间,保证装配后螺栓端面不超出零件表面,不会干涉相邻部件的运动轨迹;另一侧延伸臂为等厚平板结构,表面预留一个圆形通孔,可作为辅助定位销的安装位,或者穿入小型紧固件连接侧向的检测元件支架。整个零件的壁厚设计遵循铸造工艺的均匀性原则,主体壁厚控制在4-6mm之间,所有转角位置均做R2-R3的圆角过渡,避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷,同时也能减少后续机加工的余量,降低生产制造成本。
从安装边界来看,零件整体的外接轮廓尺寸控制在80mm×70mm×50mm范围内,安装时需要在基准板上预留至少90mm见方的操作空间,保证螺栓与销钉的安装工具能够正常操作,U型槽的开口方向需要与被支撑构件的装入方向保持一致,避免装配时出现干涉。设计过程中优先考虑了铸造工艺的脱模需求,所有垂直于分型面的侧壁均做了1°-1.5°的脱模斜度,无需额外设计抽芯结构即可完成砂型或者压铸模具的成型,零件的分型面设置在十字筋的中心平面位置,上下模的成型面积基本均等,不会出现较大的侧向力导致模具偏移,能够有效提升铸件的尺寸精度。
在功能特性上,该零件同时具备支撑、定位、连接三种作用,相比单一功能的支撑块,能够减少装配时的零件数量,降低工装的整体装配误差,四个方向的结构分别对应不同的装配需求,可适配多种小型设备的机架改装场景,尤其适合在需要快速搭建的实验工装、小批量定制的自动化设备中使用,无需单独设计定制支撑件,直接选用该零件即可完成节点位置的连接固定。零件的受力路径经过优化,纵向载荷从U型槽位置传入后,通过中心的十字筋结构分散到四个延伸臂上,最终通过安装螺栓与定位销传递到基准板上,筋体的交叉位置做了加厚处理,避免长期受交变载荷后出现断裂问题,所有孔位的边缘均做了倒角处理,既方便装配时的导向,也能去除毛刺避免划伤操作人员。
