黄铜材质直角流体转接接头结构设计

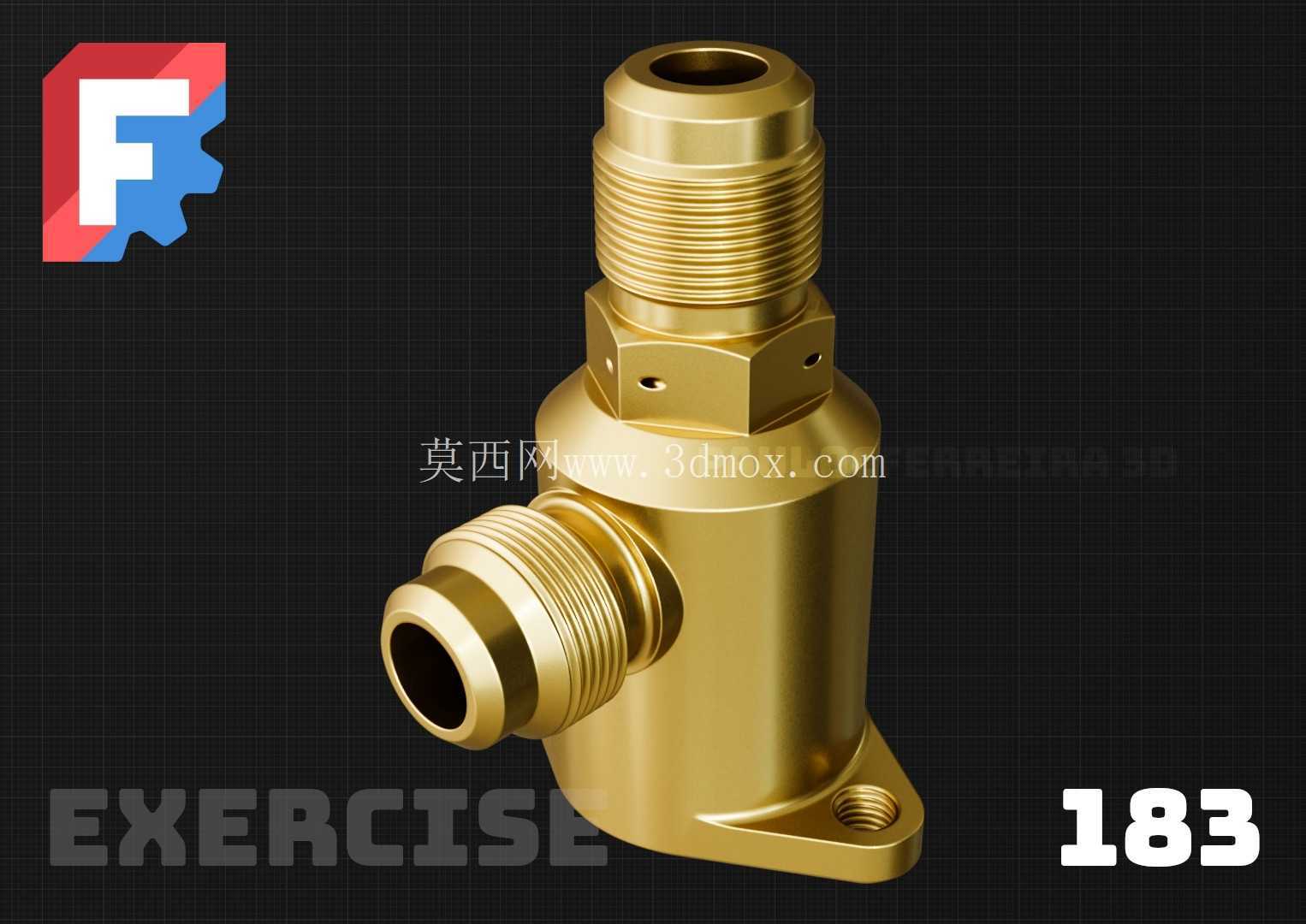

这款黄铜材质的直角流体转接接头，主要应用在中小通径的流体输送管路系统中，常见于气动控制回路、低压液压支路、制冷系统冷媒管路以及民用供水供气的转角布管场景，用来实现管路90度方向的转接，同时兼顾安装固定的需求，避免管路弯折带来的通径缩减、应力集中问题。从实际使用场景来看，这类接头往往布置在设备内部管路走向受限的位置，比如紧凑型气动阀组的侧方出线端、小型制冷压缩机的外接管路接口、机床润滑系统的分路转角处，不需要额外增加弯头转接头，就能直接完成两个垂直方向管路的连通，减少管路连接点的同时，也降低了泄漏风险。

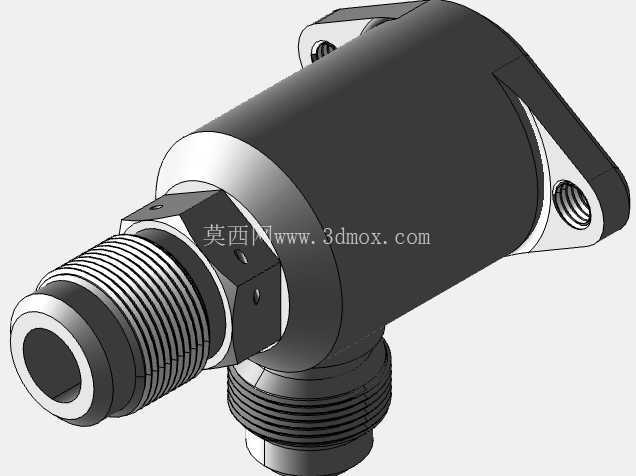

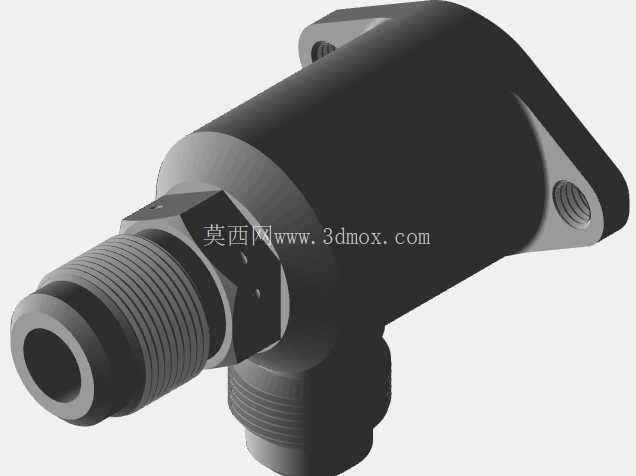

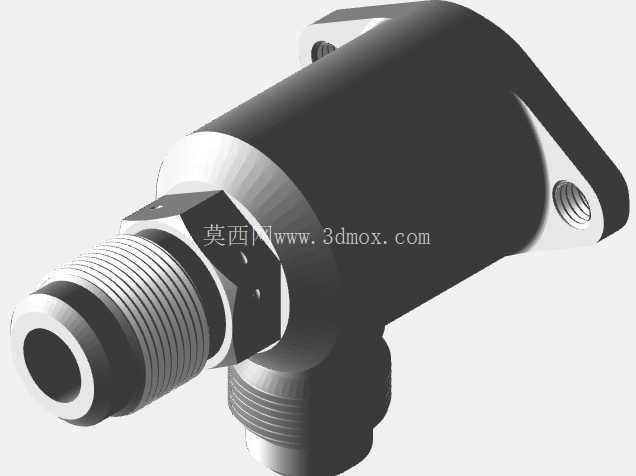

从功能特性上看，接头主体采用一体式切削加工结构，两个外螺纹接口分别对应垂直布置的两个管路方向，接口处的外螺纹采用标准管螺纹规格，螺纹段预留了足够的密封配合长度，能够适配生料带、密封胶或者金属密封垫圈的密封方式，满足不同压力等级的管路密封要求。主体侧面的两个对边平面是专门预留的装夹位，安装时可以用开口扳手直接卡持该位置施加扭矩，避免装夹时损伤螺纹或者接头主体表面，保证安装过程中受力均匀，不会因为装夹应力导致接头变形。底部的带安装孔固定脚是这款接头的核心结构特点之一，和普通的悬空式直角弯头不同，这个固定脚可以通过螺栓将接头整体固定在安装基板或者设备壁面上，当管路存在振动或者外力拉扯时，固定脚能够承担大部分的外力载荷，避免接口处因为长期受力出现螺纹松动、密封失效甚至接头断裂的问题，尤其适合存在持续振动的设备管路场景，比如移动式气动设备、发动机周边附属管路等工况。

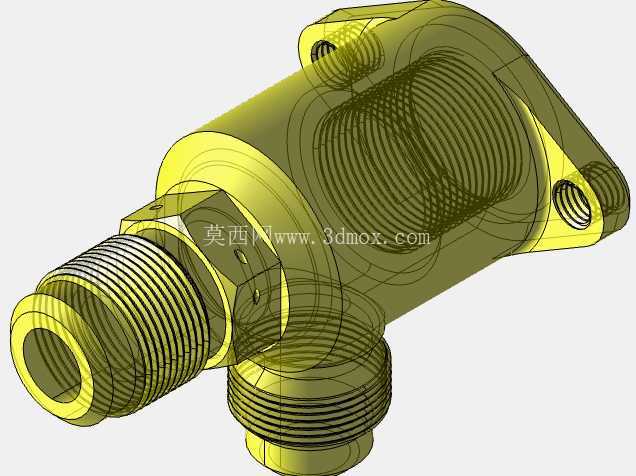

从设计思路层面拆解，这款接头的建模过程完全遵循机械加工的工艺逻辑，首先确定两个垂直相交的内流道通径，保证流道转角处做平滑过渡处理，避免直角锐边造成的流体阻力骤增，减少流体输送过程中的压力损失，同时也避免流道死角造成的介质残留，对于输送洁净介质或者有定期吹扫需求的管路来说，平滑的流道过渡能够有效降低残留介质引发的污染或者堵塞风险。主体的外形设计充分考虑了切削加工的走刀路径，外圆柱面、螺纹段、固定脚的加工都可以通过普通数控车床搭配简单的铣削工序完成，不需要复杂的工装夹具，能够有效控制加工成本，适合批量生产。接口处的螺纹收尾段做了退刀槽设计，既保证螺纹加工的完整性，也能让对接的管路螺母能够完全拧紧到位，避免因为螺纹收尾的凸起导致密封面无法完全贴合。

关于外形尺寸与安装边界，这款接头的轴向总长度控制在常规同通径弯头的合理范围内，两个接口的中心距经过优化，既保证了主体结构的强度，也不会因为尺寸过大占用过多的安装空间。底部固定脚的安装孔位置经过同轴度校核，当接头通过固定脚锁紧在安装面上时，两个接口的轴线能够保持准确的垂直角度，不会因为安装偏差导致对接管路出现别劲的问题。固定脚的底面做了铣平处理，保证和安装面的贴合度，安装后不会出现倾斜，固定孔的孔径适配常用的十字槽或者内六角螺栓，不需要特殊的紧固件就能完成安装。接头主体的壁厚经过强度校核，在额定工作压力下，壁厚的安全系数能够满足通用工业管路的使用要求，即使存在短时的压力冲击，也不会出现开裂或者变形的问题。两个接口的螺纹规格可以根据实际使用场景做同系列替换，不需要改动主体的核心结构，具备一定的通用性，能够覆盖多数中小通径管路的转角转接需求。在实际选型过程中，只需要确认对接管路的通径、螺纹规格以及安装面的固定孔位置，就能直接替换同类型的直角接头，不需要对周边管路做额外的改动，适配性较强。
